Page 1 ThinkServer RD450 Guide d'utilisation et de maintenance du matériel Types de machines : 70DA, 70DB, 70DC, 70DD, 70DE, 70DF, 70DV, 70DW, 70Q9, 70QA, 70QQ, 70QR, 70QS, 70QT, 70QV et 70QW...
Page 2 • Annexe A « Remarques » à la page 199 Sixième édition (Mai 2016) © Copyright Lenovo 2014, 2016. REMARQUE SUR LES DROITS LIMITÉS ET RESTREINTS : si les données ou les logiciels sont fournis conformément à un contrat GSA (« General Services Administration »), l'utilisation, la reproduction et la divulgation sont soumises aux...
Page 3: Table Des Matières
Instructions ....Lenovo XClarity Administrator ..Précautions ....
Page 4 Site Web ThinkServer ..thermique ....Site Web du support Lenovo ..Installation ou remplacement du Aide et support .
Page 6 ThinkServer RD450 Guide d'utilisation et de maintenance du matériel...
Page 7: Consignes De Sécurité
제품을 사용하기 전에 제품과 함께 제공되는 문서 디스크의 다국어 안전 지침을 주의 깊게 읽어보십시오. Voordat u het product gebruikt, moet u ervoor zorgen dat u de meertalige veiligheidsinstructies op de documentatieschijf van het product hebt gelezen en begrijpt. © Copyright Lenovo 2014, 2016...
Page 8 Przed skorzystaniem z produktu należy zapoznać się z wielojęzycznymi instrukcjami bezpieczeństwa znajdującymi się na płycie z dokumentacją dostarczoną wraz z produktem. Antes de utilizar o produto, leia atentamente as instruções de segurança multilingues que constam no disco de documentação fornecido com o produto. Înainte de a utiliza produsul, asiguraţi-vă...
Page 9 • l'exposer à une température supérieure à 100 °C • chercher à la réparer ou à la démonter Ne pas mettre la pile à la poubelle. Pour la mise au rebut, se reporter à la réglementation en vigueur. © Copyright Lenovo 2014, 2016...
Page 10 Consigne 3 ATTENTION : Si des produits laser (tels que des unités de CD, des unités de DVD, des appareils à fibres optiques ou des émetteurs) sont installés, lisez les informations suivantes : • Ne retirez pas les carters. En ouvrant le produit laser, vous vous exposez au rayonnement dangereux du laser.
Page 11 ATTENTION : Débranchez les câbles du ventilateur remplaçable à chaud avant de retirer le ventilateur de l'unité pour éviter tout risque de blessure. Consigne 10 ATTENTION : L'étiquette suivante indique un risque de bord tranchant. © Copyright Lenovo 2014, 2016...
Page 12 Consigne 11 ATTENTION : L'étiquette suivante indique un risque de chaleur. Consigne 12 DANGER Surcharger un circuit de dérivation présente des risques d'incendie et de choc électrique dans certaines conditions. Pour éviter tout risque, assurez-vous que les caractéristiques électriques de votre système ne sont pas supérieures aux caractéristiques du courant de dérivation sur le site d'installation.
Page 13 Ce produit contient un laser de classe 1M. Ne l'observez pas à l'aide d'instruments optiques. Consigne 18 ATTENTION : Ne posez pas d'objet sur des produits montés en armoire. Consigne 19 ATTENTION : Composants amovibles dangereux. N’approchez pas vos doigts ou toute autre partie du corps de l’appareil. © Copyright Lenovo 2014, 2016...
Page 14: Produits Non Évalués
Une pile au lithium-ion est fournie. Pour éviter tout risque d'explosion, ne la faites pas brûler. Pour remplacer la pile, utilisez uniquement une pile agréée par Lenovo. Pour le recyclage ou la mise au rebut, reportez-vous à la réglementation en vigueur.
Page 15: Obligations De Mise À La Terre
Le serveur doit être mis à la terre électriquement afin de garantir la sécurité de l'opérateur et le bon fonctionnement du système. La mise à la terre de la prise de courant peut être vérifiée par un électricien agréé. © Copyright Lenovo 2014, 2016 xiii...
Page 16 ThinkServer RD450 Guide d'utilisation et de maintenance du matériel...
Page 17: Chapitre 1. Informations Générales
Les numéros de téléphone sont susceptibles d'être modifiés sans préavis. Vous pouvez consulter la liste actualisée des numéros de téléphone du support Lenovo sur le site Web à l'adresse suivante : http://www.lenovo.com/support/phone. Si le numéro de téléphone relatif à votre pays ou votre région n'est pas indiqué, prenez contact avec votre revendeur ou partenaire commercial Lenovo.
Page 18: Documentation Serveur
Numéro de série (S/N) ______________________________________________ Date d'acquisition Vous pouvez enregistrer votre serveur auprès de Lenovo en suivant les instructions à l'adresse suivante : http://www.lenovo.com/register Lorsque vous enregistrez votre serveur, les informations que vous fournissez sont entrées dans une base de données qui permet à...
Page 19 , ouvrez le fichier launch.htm situé dans le répertoire principal du disque. Remarque : Lenovo gère des pages Web à partir desquelles vous pouvez vous procurer les dernières informations techniques, de la documentation, des pilotes de périphérique ou des mises à jour. Certaines informations dans les manuels du disque de documentation fourni peuvent faire l'objet de modifications sans préavis.
Page 20 ThinkServer RD450 Guide d'utilisation et de maintenance du matériel...
Page 21: Chapitre 2. Feuille De Route Pour La Configuration Du Serveur
Voir « Utilisation de Setup Utility » à la page 53. 7. Configurez RAID et installez le système d'exploitation et les pilotes de périphérique. Voir « Lenovo ThinkServer Deployment Manager » à la page 14 et « Configuration RAID » à la page 61.
Page 22 ThinkServer RD450 Guide d'utilisation et de maintenance du matériel...
Page 23: Chapitre 3. Présentation Du Produit
Pour obtenir la liste des options du microprocesseur ThinkServer, accédez au site Web suivant : http://lenovoquickpick.com/usa/home/thinkserver/rack-and-tower-server Mémoire Votre serveur est équipé de 16 emplacements de mémoire. Pour plus d'informations, voir « Règles pour l'installation d'un module de mémoire » à la page 76. © Copyright Lenovo 2014, 2016...
Page 24 Bloc d'alimentation • Un ou deux bloc(s) d'alimentation de secours remplaçable(s) à chaud de 450 W (entrée universelle et compatible 80 Plus Or) Les blocs d'alimentation de secours remplaçable à chaud de 450 watt ne sont pas conformes aux normes Energy Star 2.0. Pour plus d'informations sur Energy Star, voir « Informations sur les modèles ENERGY STAR »...
Page 25 Votre serveur prend en charge l'une des configurations d'unité de stockage suivantes : Taille de baie d'unité Quantité de baies d'unité Type d'unité Remplaçable à chaud, SATA ou SAS 3,5 pouces Unité de disque dur 3,5 pouces ou unité SSD 2,5 pouces Remplaçable facilement, SATA ou SAS 3,5 pouces...
Page 26 Ethernet. Les pilotes de périphérique sont disponibles en téléchargement à l'adresse suivante : http://www.lenovo.com/drivers Fiabilité, disponibilité et facilité de maintenance La fiabilité, la disponibilité et la facilité de maintenance sont trois fonctions importantes pour un serveur. Les fonctions de RAS vous permettent d'assurer l'intégrité...
Page 27 TSM, consultez le ThinkServer System Manager User Guide (Guide d'utilisation de ThinkServer System Manager), que vous pouvez télécharger à l'adresse suivante : http://www.lenovo.com/UserManuals – Fonction de remplacement à chaud Votre serveur prend en charge des unités de stockage remplaçables à chaud (notamment des unités de disque dur et des unités SSD) et des blocs d'alimentation de secours remplaçables à...
Page 28 TSM Premium. Le module TSM Premium est un module de gestion à distance. Vous pouvez acquérir un module TSM Premium auprès de Lenovo et l'installer sur la carte mère afin d'activer les fonctions avancées de gestion du système.
Page 29: Caractéristiques
Cette rubrique fournit des informations sur les différents logiciels pouvant vous aider dans l'installation, l'utilisation et la maintenance du serveur. Pour télécharger les logiciels, accédez au site Web du support Lenovo à l'adresse http://www.lenovo.com/support et suivez les instructions affichées. Chapitre 3...
Page 30: Utilitaires De Mise À Jour Du Bios Et Du Module Tsm
Le BIOS et le microprogramme TSM (également appelé contrôleur de gestion de la carte mère) sont régulièrement mis à jour après la livraison du serveur. Lenovo vous propose des pages sur le site Web du support et fournit les utilitaires de mise à jour du BIOS et du microprogramme TSM avec, si nécessaire, des instructions relatives au téléchargement pour vous aider dans ce processus de mise à...
Page 31: Lenovo Thinkserver Diagnostics
• Il permet d'installer simplement le système d'exploitation et les pilotes de périphériques en mode sans opérateur pour gagner du temps • Il permet de créer un fichier de réponse réutilisable qui pourra être utilisé avec des serveurs Lenovo configurés de manière similaire afin d'accélérer les futures installations •...
Page 32: Outil De Mise À Jour De La Plate-Forme Lenovo Thinkserver Basée Sur Le Système D'exploitation
Outil de mise à jour de la plate-forme Lenovo ThinkServer basée sur le système d'exploitation. L'outil de mise à jour de la plate-forme Lenovo ThinkServer basée sur le système d'exploitation sert à mettre à jour le microprogramme du système d'exploitation de votre serveur.
Page 33: Lenovo Xclarity Administrator
Informations sur Lenovo XClarity Administrator Lenovo XClarity Energy Manager The Lenovo XClarity Energy Manager (ci-après dénommé Energy Manager) est un outil de gestion de l'alimentation du centre de données. Il surveille l'alimentation et la température au niveau des périphériques et au niveau des groupes. En suivant et en analysant les informations relatives à l'alimentation et à la température, Energy Manager vous aide à...

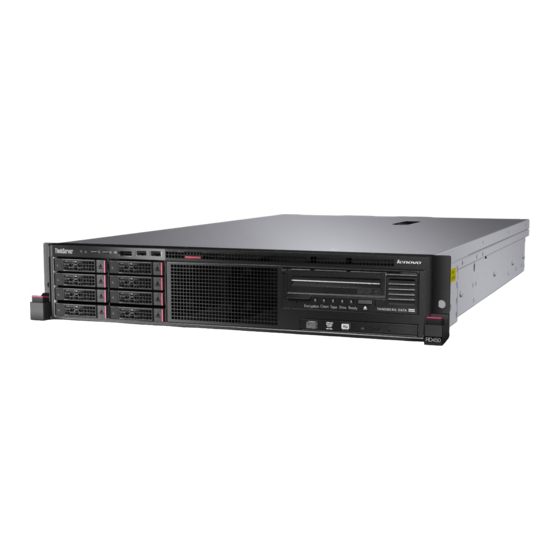

Page 34: Vue Avant Du Serveur
Les illustrations suivantes sont des exemples d'étiquettes indiquant le type, le modèle et le numéro de série de votre serveur sur les modèles de serveur comprenant différentes configurations de baie d'unité. Remarque : Selon le modèle, il est possible que votre serveur diffère légèrement des illustrations présentées dans cette rubrique.
Page 35: Vue Avant Des Modèles De Serveur Équipés D'unités 3,5 Pouces
• « Vue avant des modèles de serveur équipés d'unités 3,5 pouces » à la page 19 • « Vue avant des modèles de serveur équipés d'unités 2,5 pouces » à la page 20 • « Vue frontale des modèles de serveurs équipés de disques de 2,5 pouces et d'un disque optique Slim »...
Page 36: Vue Avant Des Modèles De Serveur Équipés D'unités 2,5 Pouces
Baies d'unité 3,5 pouces (0–7) L'intégrité EMI et le refroidissement du serveur sont assurés si toutes les baies d'unité sont occupées ou obturées. Le nombre d'unités installées dans votre serveur varie selon le modèle. Les baies d'unité vacantes sont occupées par des plateaux factices. Lorsque vous installez des unités, respectez l'ordre des numéros de baie d'unité.
Page 37 Vue frontale des modèles de serveurs équipés de disques de 2,5 pouces et d'un disque optique Slim Figure 5. Vue frontale des modèles de serveurs équipés de disques de 2,5 pouces et d'un disque optique Slim Poignée gauche de l'armoire Panneau frontal Etiquette amovible Baies d'unité...
Page 38: Vue Frontale Des Modèles De Serveur Équipés D'une Unité De Bande Interne
Vue frontale des modèles de serveur équipés d'une unité de bande interne Figure 6. Vue frontale des modèles de serveur équipés d'une unité de bande interne Panneau frontal Poignée gauche de l'armoire Etiquette amovible Unité de bande interne (disponible sur certains modèles) Unité...
Page 39: Panneau Frontal
Panneau frontal L'illustration suivante présente les boutons de commande, les connecteurs et les voyants situés sur le panneau frontal du serveur. Pour repérer le panneau frontal, voir « Vue avant du serveur » à la page 18. Figure 7. Panneau frontal Voyant d'état du réseau Voyant d'état du système Bouton d'alimentation avec voyant d'état de...
Page 40 Remplacez la carte mère. tension non critique. Remarque : Cette procédure doit être exécutée par le personnel de maintenance qualifié de Lenovo uniquement. Voir Chapitre 8 « Assistance technique » à la page 195. Une faible vitesse de fonctionnement a été...
Page 41: Vue Arrière Du Serveur
Etat du réseau Couleur Description Vert Le serveur est sous tension. Allumé Désactivé Aucune Le serveur est hors tension. Bouton ID du système avec voyant ID Lorsque vous appuyez sur le bouton ID du panneau frontal, les voyants ID à l'avant et à l'arrière du serveur s'allument pour faciliter l'identification du serveur parmi d'autres serveurs.
Page 42 Vous pouvez vous procurer un bloc d'alimentation auprès de Lenovo et l'installer pour apporter une alimentation de secours sans mettre le serveur hors tension. Trois voyants d'état se trouvent sur chaque bloc d'alimentation, à proximité du connecteur du cordon d'alimentation.
Page 43: Composants Du Serveur
Connecteurs USB 3.0 (2) Permet de relier un périphérique nécessitant une connexion USB 2.0 ou 3.0 (clavier, scanneur, souris, imprimante ou assistant électronique). 11 12 14 Connecteurs Ethernet RJ-45 Permet de brancher un câble Ethernet pour un réseau local. Chaque connecteur Ethernet dispose de deux voyants d'état permettant d'identifier la connectivité, l'activité...
Page 44 L'illustration suivante présente les composants des modèles de serveur équipés d'une unité de bande interne et d'une unité de disque optique Slim. Remarque : Selon le modèle, il est possible que votre serveur diffère légèrement de l'illustration présentée dans cette rubrique. Figure 10.
Page 45 : http://www.lenovo.com/serviceparts-lookup Remarques : • Avant d'intervenir sur un produit Lenovo, veillez à prendre connaissance de « Consignes de sécurité » à la page v. • Utilisez uniquement des composants fournis par Lenovo.
Page 46: La Carte Raid Et Anyraid
Cette rubrique fournit des informations sur les connecteurs de la carte AnyRAID et RAID. Vous pouvez également vous procurer auprès de Lenovo une carte AnyRAID et RAID prise en charge et l'installer sur votre serveur. Pour obtenir la liste des options ThinkServer, accédez au site Web suivant : http://lenovoquickpick.com/usa/home/thinkserver/rack-and-tower-server...
Page 47 Lenovo ThinkServer RAID 110i AnyRAID Adapter Le Lenovo ThinkServer RAID 110i AnyRAID Adapter fournit la fonction du RAID logiciel SATA. L'illustration suivante présente les connecteurs de la carte. Figure 11. Lenovo ThinkServer RAID 110i AnyRAID Adapter Connecteur SATA 0–3...
Page 48 Lenovo ThinkServer RAID 510i AnyRAID Adapter La carte Lenovo ThinkServer RAID 510i AnyRAID fournit la fonction du SAS logiciel SATA. L'illustration suivante présente les connecteurs de la carte. Figure 12. Lenovo ThinkServer RAID 510i AnyRAID Adapter Connecteur PCIE 0 Connecteur PCIE 1 Permet de brancher le connecteur AnyRAID 0–1 de la carte mère.
Page 49 Lenovo ThinkServer RAID 720i AnyRAID Adapter Le Lenovo ThinkServer RAID 720i AnyRAID Adapter fournit les fonctions RAID du matériel SATA/SAS. L'illustration suivante présente les connecteurs de la carte. Figure 13. ThinkServer RAID 720i AnyRAID Adapter Connecteur du ThinkServer RAID Super Capacitor Module (disponible sur certains modèles) Permet de connecter le ThinkServer RAID Super Capacitor Module.
Page 50 ThinkServer RAID 720ix AnyRAID Adapter Le Lenovo ThinkServer RAID 720ix AnyRAID Adapter fournit les fonctions RAID avancées du matériel SATA/SAS. Cette carte est utilisée sur les modèles de serveur prenant en charge l'unité de bande interne. L'illustration suivante présente les connecteurs de la carte.
Page 51 Lenovo ThinkServer RAID 500 PCIe Adapter Le Lenovo ThinkServer RAID 500 PCIe Adapter permet de fournir des fonctions RAID avancées du matériel SATA/SAS. L'illustration suivante présente les connecteurs de la carte RAID. Figure 15. Lenovo ThinkServer RAID 500 PCIe Adapter Connecteur 0 Permet le branchement sur le connecteur SAS 1 (ports 0 à...
Page 52 ThinkServer RAID 520i PCIe Adapter La carte RAID 520i Adapter fournit des fonctions RAID matérielles SATA/SATA avancées. L'illustration suivante présente les connecteurs de la carte. Figure 16. ThinkServer RAID 520i PCIe Adapter Connecteur 0 Permet de brancher le connecteur du cordon d'interface mini-SAS au fond de panier pour prendre en charge les ports HDD 0 à...
Page 53 Lenovo ThinkServer RAID 710 PCIe Adapter Le Lenovo ThinkServer RAID 710 PCIe Adapter permet de fournir des fonctions RAID avancées du matériel SATA/SAS. L'illustration suivante présente les connecteurs de la carte RAID. Figure 17. Lenovo ThinkServer RAID 710 PCIe Adapter Connecteur 1 Permet le branchement sur le connecteur SAS 1 (ports 0 à...
Page 54: Fond De Panier D'unité Remplaçable À Chaud
ThinkServer RAID 720i PCIe Adapter La carte RAID 720i Adapter fournit des fonctions RAID matérielles SATA/SATA avancées. L'illustration suivante présente les connecteurs de la carte. Figure 18. ThinkServer RAID 720i PCIe Adapter Connecteur 0 Permet de brancher le connecteur du cordon d'interface mini-SAS au fond de panier pour prendre en charge les ports HDD 0 à...
Page 55: Fond De Panier Pour Huit Unités 3,5 Pouces Au Plus
Permet de connecter l'un des connecteurs suivants : • Connecteur SATA 1 (ports 4 à 7) sur la carte mère • Port 1 du Lenovo ThinkServer RAID 500 PCIe Adapter • Port 2 du Lenovo ThinkServer RAID 710 PCIe Adapter Connecteur d'alimentation 2 broches Permet de connecter un disque optique si le serveur en est équipé.
Page 56: Fond De Panier Pour Seize Unités 2,5 Pouces Au Plus
Permet de connecter l'un des connecteurs suivants : • Connecteur SATA 0 (ports 0 à 3) sur la carte mère • Port 0 du Lenovo ThinkServer RAID 500 PCIe Adapter • Port 1 du Lenovo ThinkServer RAID 710 PCIe Adapter Fond de panier pour seize unités 2,5 pouces au plus...
Page 57 Fonds de panier pour jusqu'à huit unités 2,5 pouces (avec logement de carte AnyRAID) Les illustrations ci-dessous présentent les emplacements et les connecteurs situés sur le fond de panier pouvant accueillir huit unités 2,5 pouces au plus. 0 1 2 3 4 5 6 7 Figure 23.
Page 58: Fond De Panier Pour Huit Unités 2,5 Pouces Au Plus (Avec Connecteurs Mini-Sas)
Fond de panier pour huit unités 2,5 pouces au plus (avec connecteurs mini-SAS) Les illustrations ci-dessous présentent les connecteurs situés sur le fond de panier pouvant accueillir huit unités 2,5 pouces au plus (avec mini-connecteurs SAS à l'arrière). Figure 25. Vue avant Figure 26.
Page 59: Composants De La Carte Mère
Composants de la carte mère L'illustration suivante indique l'emplacement des composants sur la carte mère. Figure 27. Composants de la carte mère Connecteur SATA (disque optique) Batterie à pile cellulaire Connecteur SATA 1 (ports 4–7) Connecteur d'alimentation de l'unité de stockage Connecteur AnyRAID 0–1 Connecteur SATA 0 (ports 0–3) Connecteur du panneau frontal 1...
Page 60 • Connecteur SAS 2 (ports 4 à 7) sur le fond de panier jusqu'à huit unités de 3,5 pouces • Connecteur SATA 4 à 7 du Lenovo ThinkServer RAID 110i AnyRAID Adapter • Connecteur SATA (ports 4 à 7) sur le module d'unité remplaçable facilement Connecteur d'alimentation de l'unité...
Page 61 Connecteur TPM Permet de connecter un TPM. TPM est un processeur de sécurité qui permet d'optimiser la sécurité de votre serveur. Logement pour carte PCIe Permet d'installer une carte PCIe prise en charge. Pour plus d'informations sur les cartes PCIe prises en charge, voir «...
Page 62: Cavaliers De La Carte Mère
Connecteur de microprocesseur 2 Connecteur de microprocesseur 1 Si le serveur est équipé de deux microprocesseurs, chacun des microprocesseurs sont fixés au connecteur de microprocesseur de la carte mère et un dissipateur thermique est installé au dessus du microprocesseur pour en assurer le refroidissement. Si le serveur est équipé d'un microprocesseur unique, le connecteur du microprocesseur 2 est protégé...
Page 63 Cavalier des paramètres par défaut du BIOS Permet de remplacer les paramètres BIOS par les paramètres d'usine par défaut. Pour remplacer les paramètres BIOS par les paramètres d'usine par défaut, suivez la procédure suivante : 1. Retirez tous les supports externes des unités et mettez hors tension tous les périphériques connectés, ainsi que le serveur.
Page 64 8. Branchez le serveur sur une source d'alimentation en courant alternatif et attendez environ cinq minutes l'initialisation du BMC. Mettez le serveur sous tension. Les mots de passe du BIOS ont été effacés, notamment les mots de passe administrateur et utilisateur. 9.
Page 65: Voyants D'état Des Unités Remplaçables À Chaud
MegaRAID SAS Software, reportez-vous au ThinkServer MegaRAID SAS Software User Guide (Guide d'utilisation du ThinkServer MegaRAID SAS Software). La documentation à jour relative à votre serveur est également disponible sur le site Web de Lenovo à l'adresse suivante : http://www.lenovo.com/UserManuals...
Page 66: Voyants D'état Du Bloc D'alimentation
Voyants d'état du bloc d'alimentation Chaque bloc d'alimentation remplaçable à chaud est équipé de trois voyants d'état. Figure 30. Voyants d'état du bloc d'alimentation Voyant Description Action Etat du réseau Voyant d'état Désactivé Le bloc d'alimentation est Aucune action n'est requise. débranché...
Page 67: Chapitre 4. Mise Sous Tension/Hors Tension Du Serveur
• Vous pouvez également utiliser la fonction TSM pour mettre le serveur hors tension à distance via le réseau local de gestion. • Le serveur peut être mis hors tension en réponse automatique à une panne système critique. © Copyright Lenovo 2014, 2016...
Page 68 Remarques : • Si vous mettez le serveur hors tension sans le débrancher de la source d'alimentation en courant alternatif, celui-ci peut également répondre à une requête à distance pour mettre le serveur sous tension par exemple. Pour isoler le serveur du courant électrique, vous devez le débrancher de la source d'alimentation en courant alternatif.
Page 69: Chapitre 5. Configuration Du Serveur
Voir « Cavaliers de la carte mère » à la page 46. • Si vous avez modifié du matériel dans le serveur, mettez à niveau le BIOS et le microprogramme TSM si nécessaire. © Copyright Lenovo 2014, 2016...
Page 70: Menu System Information
« Menu Save & Exit » à la page 56 Lenovo fournit l'utilitaire de mise à jour du BIOS sur le site Web du support Lenovo. Vous pouvez télécharger l'utilitaire de mise à jour du BIOS pour mettre à jour le BIOS. Voir « Mise à jour ou récupération du BIOS » à...
Page 71: Menu Boot Manager
• Serial Settings : permet d'afficher et de définir les paramètres de configuration du connecteur série. • Wakeup Settings : permet d'afficher et de configurer le temps d'éveil, et de définir l'état de l'alimentation à l'issue d'une coupure d'alimentation. • Miscellaneous Settings : permet d'afficher et de configurer des éléments divers tels que la touche VerrNum du pavé...
Page 72: Définition Des Date Et Heure Du Système
une séquence de démarrage qui vérifie la présence d'un disque dans le disque optique, celle de l'unité de stockage interne, puis celle d'un périphérique réseau. Pour plus d'informations sur la définition de la séquence de démarrage ou la sélection d'une unité d'amorçage, voir « Sélection d'une unité d'amorçage » à la page 58.
Page 73: Remarques Concernant Les Mots De Passe
Lorsqu'un mot de passe utilisateur est défini, vous êtes invité à entrer un mot de passe valide à chaque mise sous tension du serveur. Il est impossible d'accéder à un système d'exploitation tant qu'un mot de passe valide n'a pas été saisi. Remarque : Si les mots de passe administrateur et utilisateur sont tous deux définis, vous pouvez saisir l'un ou l'autre pour utiliser le serveur.
Page 74: Sélection D'une Unité D'amorçage
Voir « Installation du module TPM » à la page 123. Vous pouvez vous procurer un module TPM auprès de Lenovo. Après l'installation d'un module TPM, vérifiez si la fonction TPM est activée dans le programme Setup Utility.
Page 75: Définition D'un Connecteur Ethernet Pour La Gestion Du Système
à jour POST et BIOS. Il est possible que Lenovo apporte des modifications au BIOS et au module TSM. Lorsque les mises à jour sont disponibles, elles peuvent être téléchargées sur le site Web du support Lenovo à l'adresse suivante : http://www.lenovo.com/drivers Vous pouvez mettre à...
Page 76: Récupération En Cas D'échec D'une Mise À Jour Du Bios
Pour mettre à jour (flasher) le BIOS, procédez comme suit : 1. Accédez au site Web http://www.lenovo.com/drivers et suivez les instructions sur la page Web pour localiser le module de mise à jour du BIOS. 2. Téléchargez le module de mise à jour du BIOS et les instructions d'installation au format TXT.
Page 77: Configuration Raid
« A propos du RAID » à la page 61 • « Configuration du RAID à l'aide du programme Lenovo ThinkServer Deployment Manager » à la page 63 • « Configuration du RAID matériel SATA ou SAS avancé » à la page 63 A propos du RAID La technologie RAID (Redundant Array of Independent Disks) offre des fonctions de stockage améliorées...
Page 78 La liste suivante décrit les niveaux RAID les plus fréquemment utilisés : • RAID 0 : agrégation par bandes, au niveau du bloc, sans parité ni mise en miroir Les jeux de bandes simples sont généralement appelés RAID 0. RAID 0 utilise l'agrégation par bandes pour offrir un débit de données élevé, notamment pour les fichiers volumineux et dans un environnement qui ne nécessite pas de tolérance aux pannes.
Page 79: Configuration Du Raid À L'aide Du Programme Lenovo Thinkserver Deployment Manager
• Création d'un fichier de réponses RAID pouvant être utilisé pour configurer les contrôleurs RAID sur des serveurs Lenovo ayant la même configuration Reportez-vous à la rubrique « Lenovo ThinkServer Deployment Manager » à la page 14 et consultez le système d'aide à partir de l'interface principale du programme.
Page 80: Mise À Jour Du Microprogramme
Pour mettre à jour le microprogramme, procédez de l'une des manières suivantes : • Accédez à la page http://www.lenovo.com/drivers et suivez les instructions indiquées sur la page Web pour rechercher le niveau de microprogramme le plus récent, comme, par exemple, les mises à jour du BIOS et les pilotes de périphérique.
Page 81: Chapitre 6. Remplacement D'options Matérielles
• Avant d'utiliser le produit, veillez à bien lire et comprendre les instructions de sécurité multilingues et la Garantie Lenovo (LLW) figurant sur le disque de documentation fourni avec le produit. Ces instructions de sécurité permettent de réduire les risques de dommages corporels et de dommages liés au produit.
Page 82: Manipulation Des Composants Sensibles À L'électricité Statique
• Vérifiez que vous disposez d'un nombre suffisant de prises de courant correctement mises à la terre pour brancher le serveur, le moniteur et les autres périphériques. • Sauvegardez toutes les données importantes avant de manipuler les unités. • Munissez-vous d'un petit tournevis à lame plate. •...
Page 83: Intervention À L'intérieur D'un Serveur Sous Tension
• Il faut veiller à laisser suffisamment d'espace autour du serveur pour permettre le bon fonctionnement de son système de refroidissement. Respectez un dégagement de 5 cm environ à l'avant et à l'arrière du serveur. Ne placez aucun objet devant les ventilateurs. Avant de mettre le serveur sous tension, installez le carter du serveur pour assurer une ventilation et un refroidissement corrects du système.
Page 84 Avant de commencer, imprimez toutes les instructions connexes ou assurez-vous de pouvoir afficher la version PDF sur un autre ordinateur et vous en servir comme référence. Remarque : Selon le modèle, il est possible que votre serveur diffère des illustrations présentées dans cette rubrique.
Page 85: Installation, Retrait Ou Remplacement De Matériel
équipement. Remarques : • Utilisez uniquement des composants fournis par Lenovo. • Selon le modèle, il est possible que votre serveur diffère légèrement des illustrations présentées dans cette rubrique.
Page 86: Retrait Et Réinstallation Des Poignées De L'armoire
carte PCI, conservez le blindage électromagnétique, le plateau factice ou le support d'emplacement de carte PCI au cas où vous devriez retirer l'unité ultérieurement. Attention : Une baie d'unité ou un logement pour carte PCIe inoccupé sans panneau obturateur, blindage, plateau factice ou autre protection peut avoir une incidence sur l'intégrité...
Page 87: Retrait Et Réinstallation De La Chemise De Refroidissement
Retrait et réinstallation de la chemise de refroidissement Attention : N'ouvrez pas le serveur et ne procédez à aucune réparation avant d'avoir lu et compris les informations données dans « Consignes de sécurité » à la page v et « Instructions » à la page 65. Pour accéder à...
Page 88: Installation Ou Remplacement D'un Ventilateur Système
6. Pour réinstaller la chemise de refroidissement, procédez comme suit : a. Vérifiez que : • Tous les composants ont été remontés correctement. • Vous n'avez pas oublié d'outils ou de vis à l'intérieur du serveur. • Tous les câbles à l'intérieur du serveur sont placés correctement et qu'ils ne gênent pas l'installation de la chemise de refroidissement.
Page 89 ATTENTION : Composants amovibles dangereux. N’approchez pas vos doigts ou toute autre partie du corps de l’appareil. Avant de commencer, imprimez toutes les instructions connexes ou assurez-vous de pouvoir afficher la version PDF sur un autre ordinateur et vous en servir comme référence. Remarque : Selon le modèle, il est possible que votre serveur diffère légèrement des illustrations présentées dans cette rubrique.
Page 90 • Si vous remplacez un ventilateur système, débranchez le ventilateur défectueux de la carte mère. Tout en maintenant le haut du ventilateur entre le pouce et l'index, sortez le ventilateur du serveur en le soulevant. Figure 38. Retrait du ventilateur système 6.
Page 91: Retrait Et Réinstallation Du Boîtier De Ventilateur Système
• Pour installer un autre composant matériel, reportez-vous à la section appropriée. • Pour terminer le remplacement, voir « Fin du remplacement de composants » à la page 184. Retrait et réinstallation du boîtier de ventilateur système Attention : N'ouvrez pas le serveur et ne procédez à aucune réparation avant d'avoir lu et compris les informations données dans «...
Page 92: Installation Ou Retrait D'un Module De Mémoire
7. Notez l'orientation du boîtier de ventilateur système. Alignez les côtés gauche et droit du boîtier de ventilateur système avec les montants correspondants sur le boîtier. Appuyez ensuite sur le boîtier de ventilateur système en le poussant dans le châssis jusqu'à ce qu'il s'enclenche. Figure 41.
Page 93 Vous pouvez trouver plus d'informations relatives aux modules de mémoire pour votre modèle de serveur spécifique dans le programme Setup Utility. Voir « Affichage des informations dans Setup Utility » à la page 53. Pour obtenir la liste des options du module de mémoire ThinkServer prises en charge, accédez au site Web suivant : http://lenovoquickpick.com/usa/home/thinkserver/rack-and-tower-server Avant d'installer un module de mémoire, assurez-vous que vous respectez les consignes suivantes :...
Page 94 Le tableau ci-dessous fournit les informations nécessaires à l'installation des modules de mémoire pour les serveurs équipés d'un microprocesseur unique (CPU1). La marque « X » indique les emplacements de mémoire dans lesquels installer les modules de mémoire dans différentes situations. Tableau 1.
Page 95 Le tableau ci-dessous indique l'ordre d'installation des modules de mémoire pour les serveurs équipés de deux microprocesseurs (CPU1 et CPU2). Tableau 4. Ordre d'installation du module de mémoire en mode indépendant pour des serveurs équipés de deux microprocesseurs CPU1 DIMM CPU2 DIMM Ordre d'installation des barrettes DIMM...
Page 96 Votre serveur prend en charge le mode réserve par bloc. En mode réserve par blocs, un bloc de module de mémoire sert de bloc de réserve pour les autres blocs d'un même canal. Le bloc de réserve n'est pas disponible pour la mémoire système. Pour pouvoir activer le mode réserve par bloc, vérifiez ce qui suit : •...
Page 97: Installation D'un Module De Mémoire
Le tableau ci-dessous indique l'ordre d'installation des modules de mémoire pour les serveurs équipés de deux microprocesseurs (CPU1 et CPU2). Tableau 10. Ordre d'installation du module de mémoire en mode synchrone pour des serveurs équipés de deux microprocesseurs CPU1 DIMM CPU2 DIMM Ordre d'installation des barrettes DIMM...
Page 98 7. Ouvrez les pattes de retenue de l'emplacement de mémoire approprié. Figure 43. Ouverture des pattes de retenue de l'emplacement pour mémoire 8. Mettez l'emballage antistatique contenant le nouveau module de mémoire en contact avec une zone extérieure non peinte du serveur. Déballez le nouveau module de mémoire. Remarque : Saisissez le module de mémoire avec précaution par ses bords.
Page 99: Retrait D'un Module De Mémoire
Retrait d'un module de mémoire Attention : N'ouvrez pas le serveur et ne procédez à aucune réparation avant d'avoir lu et compris les informations données dans « Consignes de sécurité » à la page v et « Instructions » à la page 65. Avant de commencer, imprimez toutes les instructions connexes ou assurez-vous de pouvoir afficher la version PDF sur un autre ordinateur et vous en servir comme référence.
Page 100: Remplacement De La Carte Adaptatrice De Connexion
Remplacement de la carte adaptatrice de connexion Attention : N'ouvrez pas le serveur et ne procédez à aucune réparation avant d'avoir lu et compris les informations données dans « Consignes de sécurité » à la page v et « Instructions » à la page 65. Avant de commencer, imprimez toutes les instructions connexes ou assurez-vous de pouvoir afficher la version PDF sur un autre ordinateur et vous en servir comme référence.
Page 101 6. Retirez les cartes PCIe installées sur la carte adaptatrice de connexion. Voir « Retrait d'une carte PCIe de la carte adaptatrice de connexion » à la page 97. 7. Retirez les deux vis de fixation de la carte adaptatrice de connexion défectueuse, puis retirez cette carte du support.
Page 102 10. Fixez la carte adaptatrice de connexion au support à l'aide des deux vis. Figure 49. Installation des vis pour fixer la carte adaptatrice de connexion 11. Réinstallez les cartes PCIe sur la nouvelle carte adaptatrice de connexion. Voir « Installation d'une carte PCIe sur la carte adaptatrice de connexion »...
Page 103 13. Alignez le goujon de montage de la carte mère sur l'orifice correspondant du support de la carte adaptatrice de connexion. Alignez l'arrière de la carte adaptatrice de connexion sur les glissières correspondantes situées à l'arrière du boîtier. Appuyez ensuite avec précaution sur la carte adaptatrice de connexion jusqu'à...
Page 104: Installation Ou Retrait D'une Carte Pci Express : Carte Ethernet, Carte Raid Et Autres Types De Cartes Pci Express Prises En Charge
14. Serrez la vis pour fixer la carte adaptatrice de connexion sur la carte mère. Figure 51. Serrage de la vis 15. Si vous devez retourner l'ancienne carte adaptatrice de connexion, suivez les instructions d'emballage et utilisez les emballages qui vous ont été fournis. Etape suivante •...
Page 105 • « Installation d'une carte PCIe sur la carte adaptatrice de connexion » à la page 91 • « Installation d'une carte PCIe sur la carte mère » à la page 94 Ajustement du support de fixation de la carte Attention : N'ouvrez pas le serveur et ne procédez à...
Page 106 • Si la carte PCIe fait une longueur de 176,4 mm, alignez les trous de vis du support de fixation de la carte sur les trous correspondants du support de la carte adaptatrice de connexion. Serrez ensuite les trois vis pour fixer le support de fixation de la carte. Figure 53.
Page 107 PDF sur un autre ordinateur et vous en servir comme référence. Remarques : • Les cartes Lenovo ThinkServer RAID 520i PCIe Adapter et Lenovo ThinkServer RAID 720i PCIe Adapter ne peuvent être installées que dans le logement PCIe 1.
Page 108 5. Repérez un logement pour carte PCIe approprié. Appuyez sur la languette pour faire pivoter le loquet de la carte en position ouverte. Retirez ensuite le support du logement pour carte PCIe de la carte adaptatrice de connexion. Conservez le support au cas où vous auriez à retirer la carte PCIe ultérieurement et utiliser le support pour obturer l'emplacement.
Page 109 8. Placez la carte PCIe au-dessus du logement correspondant. Appuyez ensuite avec précaution sur la carte PCIe jusqu'à ce qu'elle soit bien positionnée dans son logement. Vérifiez que le support de la carte PCIe est solidement fixé dans le support de la carte adaptatrice de connexion. Figure 56.
Page 110 • Pour terminer l'installation, passez à la section « Fin du remplacement de composants » à la page 184. Installation d'une carte PCIe sur la carte mère Attention : N'ouvrez pas le serveur et ne procédez à aucune réparation avant d'avoir lu et compris les informations données dans «...
Page 111 5. Retirez du boîtier le support du logement pour carte PCIe. Conservez le support au cas où vous auriez à retirer la carte PCIe ultérieurement et utiliser le support pour obturer l'emplacement. Figure 59. Retrait du support de logement pour carte PCIe 6.
Page 112 b. Prenez note de l'orientation et alignez les trous de vis du support extra-plat sur les trous correspondants de la carte PCIe. Fixez ensuite le support à la carte PCIe à l'aide des vis. Figure 61. Installation du support extra-plat 8.
Page 113: Retrait D'une Carte Pcie
9. Faites pivoter le loquet de la carte en position fermée pour fixer la carte PCIe. Figure 63. Pivotement du loquet de la carte en position fermée 10. Selon le type de la carte PCIe, vous devrez brancher les câbles requis comme nécessaire. Pour plus d'informations, consultez la documentation fournie avec la carte PCIe.
Page 114 1. Retirez tous les supports externes des unités et mettez hors tension tous les périphériques connectés, ainsi que le serveur. Débranchez tous les cordons d'alimentation reliés au secteur et tous les câbles reliés au serveur. 2. Préparez votre serveur. Voir « Retrait du serveur de l'armoire ou extension du serveur à partir de l'armoire »...
Page 115 6. Saisissez la carte PCIe par ses bords et sortez-la avec précaution du logement pour carte PCIe. Remarque : La carte PCIe est peut-être fermement fixée dans son logement. Au besoin, tirez une extrémité de la carte PCIe puis l'autre jusqu'à ce qu'elle soit extraite de son logement. Figure 65.
Page 116: Remplacement De La Carte Anyraid
1. Retirez tous les supports externes des unités et mettez hors tension tous les périphériques connectés, ainsi que le serveur. Débranchez tous les cordons d'alimentation reliés au secteur et tous les câbles reliés au serveur. 2. Préparez votre serveur. Voir « Retrait du serveur de l'armoire ou extension du serveur à partir de l'armoire »...
Page 117 • En fonction du modèle, votre carte AnyRAID peut différer légèrement des illustrations présentées dans cette rubrique. Pour remplacer la carte AnyRAID, procédez comme suit : Attention : Le remplacement de la carte AnyRAID peut avoir des répercussions sur les configurations du RAID.
Page 118: Installation Ou Retrait Du Module Flash Anyraid
7. Placez la nouvelle carte AnyRAID à proximité du fond de panier. Appuyez ensuite avec précaution sur la carte jusqu'à ce qu'elle soit bien positionnée dans les logements pour carte AnyRAID. Figure 68. Installation de la carte AnyRAID 8. Serrez ensuite les deux vis pour fixer la carte AnyRAID. Figure 69.
Page 119: Installation Du Module Flash Anyraid
Le module flash AnyRAID fait office de mémoire cache de la carte AnyRAID installée. Vous pouvez vous procurer un module flash AnyRAID auprès de Lenovo. Pour obtenir la liste des options ThinkServer, accédez au site Web suivant : http://lenovoquickpick.com/usa/home/thinkserver/rack-and-tower-server Installation du module flash AnyRAID Attention : N'ouvrez pas le serveur et ne procédez à...
Page 120 7. Réinstallez tous les éléments et rebranchez tous les câbles que vous aviez débranchés. Etape suivante • Pour installer un autre composant matériel, reportez-vous à la section appropriée. • Pour terminer l'installation, passez à la section « Fin du remplacement de composants » à la page 184. Retrait du module flash AnyRAID Attention : N'ouvrez pas le serveur et ne procédez à...
Page 121: Installation Ou Retrait De La Clé Lenovo Thinkserver Raid 110I Upgrade Key
RAID logiciel SATA intégré, ce qui renforce les capacités de la carte mère. Vous pouvez vous procurer une clé RAID 110i auprès de Lenovo et l'installer dans le connecteur pour clé de mise à niveau RAID sur la carte mère.
Page 122: Retrait De La Clé Raid 110I
5. Repérez le connecteur pour clé de mise à niveau RAID sur la carte mère, puis insérez-y la clé RAID 110i sur la carte mère. Figure 72. Installation de la clé RAID 110i Etape suivante • Pour installer un autre composant matériel, reportez-vous à la section appropriée. •...
Page 123: Installation Ou Retrait De La Clé Lenovo Thinkserver Raid 510I Upgrade Key
La clé Lenovo ThinkServer RAID 510i upgrade key (ci-après appelée clé RAID 510i) active les niveaux RAID 5 et RAID 50 pour le RAID matériel SATA ou SAS avancé, ce qui renforce les capacités du Lenovo ThinkServer RAID 510i AnyRAID Adapter installé. Vous pouvez acquérir une clé RAID 510i auprès de Lenovo et l'installer dans le connecteur pour clé...
Page 124: Retrait De La Clé Raid 510I
Remarque : Saisissez la clé RAID 510i avec précaution par ses bords. 6. Repérez le connecteur de la clé RAID 510i sur le Lenovo ThinkServer RAID 510i AnyRAID Adapter, puis insérez la clé RAID 510i dans le connecteur. Vérifiez que la clé RAID 510i est correctement fixée sur la carte AnyRAID.
Page 125 » à la page 67. 3. Retirez le carter du serveur. Voir « Retrait du carter du serveur » à la page 67. 4. Repérez le Lenovo ThinkServer RAID 510i AnyRAID Adapter. Voir « Composants du serveur » à la page 27.
Page 126: Installation Ou Retrait De Lenovo Thinkserver Raid 500 Upgrade Key Ou Lenovo Thinkserver Raid 520I Upgrade Key
» à la page 67. 3. Retirez le carter du serveur. Voir « Retrait du carter du serveur » à la page 67. 4. Repérez le Lenovo ThinkServer RAID 500 ou 520i PCIe Adapter. Voir « Composants du serveur » à la page 27.
Page 127 6. Repérez le connecteur de la clé de mise à niveau RAID 500 ou RAID 520i sur la carte Lenovo ThinkServer RAID 500 PCIe Adapter ou Lenovo ThinkServer RAID 520i PCIe Adapter, puis insérez la clé de mise à niveau RAID dans le connecteur. Vérifiez que la clé de mise à niveau RAID est correctement fixée sur la carte RAID.
Page 128 • Utilisez la documentation fournie avec la clé de mise à niveau RAID et suivez les instructions qu'elle contient en plus des instructions de cette rubrique. Pour retirer la clé de mise à niveau RAID 500 ou RAID 520i, procédez comme suit : 1.
Page 129: Installation Ou Retrait D'un Module De Mémoire Thunderbolt
TMM. Il existe deux types de TMM : • ThinkServer RAID 720i Modular Flash • ThinkServer RAID 720i Modular DRAM Upgrade Le module TMM agit en tant que mémoire cache de la carte Lenovo ThinkServer RAID 720i PCIe Adapter installée. Installation du module TMM Attention : N'ouvrez pas le serveur et ne procédez à...
Page 130: Installation Ou Retrait Du Module Optique
» à la page 67. 3. Retirez le carter du serveur. Voir « Retrait du carter du serveur » à la page 67. 4. Retirez la carte Lenovo ThinkServer RAID 720i PCIe Adapter. Voir « Retrait d'une carte PCIe » à la page 97.
Page 131: Installation Du Module Optique
Installation du module optique Attention : N'ouvrez pas le serveur et ne procédez à aucune réparation avant d'avoir lu et compris les informations données dans « Consignes de sécurité » à la page v et « Instructions » à la page 65. Avant de commencer, imprimez toutes les instructions connexes ou assurez-vous de pouvoir afficher la version PDF sur un autre ordinateur et vous en servir comme référence.
Page 132: Retrait Du Module Optique
4. Faites pivoter la poignée du module optique en position fermée pour fixer le module optique. Figure 81. Pivotement de la poignée du module optique en position fermée Etape suivante • Pour installer un autre composant matériel, reportez-vous à la section appropriée. •...
Page 133 2. Faites pivoter la poignée du module optique en position ouverte. Figure 82. Pivotement de la poignée du module optique en position ouverte 3. Tirez doucement le module optique hors de la carte PCIe. Figure 83. Retrait du module optique 4.
Page 134: Installation Ou Retrait Du Module Secure Digital (Sd)
Le module SD permet de stocker les données facilement. Vous pouvez installer ensuite deux cartes SD dans le module SD. Vous pouvez vous procurer un module SD et des cartes SD auprès de Lenovo. Pour obtenir la liste des options ThinkServer, accédez au site Web suivant : http://lenovoquickpick.com/usa/home/thinkserver/rack-and-tower-server...
Page 135 8. Placez le module SD sur la carte mère afin que les broches en plastique du loquet et de la carte mère soient alignées sur les trous correspondants du module SD. Appuyez ensuite sur le module SD afin qu'il soit branché sur le connecteur du module SD de la carte mère et fixé par le loquet. Figure 84.
Page 136: Installation Ou Retrait Du Module Thinkserver System Manager Premium
De ce fait, en tant que solution intégrée à votre serveur, le module TSM Premium offre un niveau accru de maniabilité via la gestion de serveur de base disponible. Vous pouvez vous procurer un module TSM Premium auprès de Lenovo. Pour obtenir la liste des options ThinkServer, accédez au site Web suivant : http://lenovoquickpick.com/usa/home/thinkserver/rack-and-tower-server...
Page 137 Pour plus d'informations sur la gestion des serveurs à distance, consultez le ThinkServer System Manager User Guide (Guide d'utilisation de ThinkServer System Manager), que vous pouvez télécharger à l'adresse suivante : http://www.lenovo.com/UserManuals. Retrait du module TSM Premium Attention : N'ouvrez pas le serveur et ne procédez à aucune réparation avant d'avoir lu et compris les informations données dans «...
Page 138: Installation Ou Retrait Du Thinkserver Trusted Platform Module
Vous pouvez vous procurer un option TPM auprès de Lenovo. ThinkServer RD450 Guide d'utilisation et de maintenance du matériel...
Page 139: Installation Du Module Tpm
Pour obtenir la liste des options ThinkServer, accédez au site Web suivant : http://lenovoquickpick.com/usa/home/thinkserver/rack-and-tower-server Installation du module TPM Attention : N'ouvrez pas le serveur et ne procédez à aucune réparation avant d'avoir lu et compris les informations données dans « Consignes de sécurité » à la page v et « Instructions » à la page 65. Avant de commencer, imprimez toutes les instructions connexes ou assurez-vous de pouvoir afficher la version PDF sur un autre ordinateur et vous en servir comme référence.
Page 140 • Pour terminer l'installation, passez à la section « Fin du remplacement de composants » à la page 184. Vous pouvez ensuite configurer la fonction TPM dans le programme Setup Utility. Voir « Configuration de la fonction TPM » à la page 58. Retrait du module TPM Attention : N'ouvrez pas le serveur et ne procédez à...
Page 141: Installation Ou Remplacement D'un Bloc D'alimentation De Secours Remplaçable À Chaud
• Pour terminer le retrait, passez à la section « Fin du remplacement de composants » à la page 184. Installation ou remplacement d'un bloc d'alimentation de secours remplaçable à chaud Attention : N'ouvrez pas le serveur et ne procédez à aucune réparation avant d'avoir lu et compris les informations données dans «...
Page 142 • Si vous installez un bloc d'alimentation, repérez la baie correspondante à l'arrière de votre serveur. Insérez votre index et votre pouce dans les trous du blindage métallique qui protège la baie et retirez le blindage hors du boîtier. Conservez le blindage au cas où vous auriez à retirer le bloc d'alimentation ultérieurement et utiliser le blindage pour obturer la baie.
Page 143 b. Appuyez sur la patte de déverrouillage dans la direction indiquée et, dans le même temps, tirez avec précaution sur la poignée pour faire glisser le bloc d'alimentation défectueux hors du boîtier. Figure 91. Retrait d'un bloc d'alimentation 2. Mettez l'emballage anti-statique contenant le nouveau bloc d'alimentation en contact avec une zone extérieure non peinte du serveur.
Page 144: Installation Ou Remplacement Du Dissipateur Thermique
3. Notez l'orientation du nouveau bloc d'alimentation et faites-le glisser dans le boîtier jusqu'à ce qu'il soit correctement en place. Figure 92. Installation d'un bloc d'alimentation 4. Branchez le cordon d'alimentation sur le connecteur d'alimentation du nouveau bloc d'alimentation. Vérifiez ensuite les voyants d'état situés près du connecteur d'alimentation. Pour plus d'informations sur les voyants d'état, voir «...
Page 145 Remarque : Selon le modèle, il est possible que le dissipateur thermique diffère des illustrations présentées dans cette rubrique. Pour installer ou remplacer un dissipateur thermique, procédez comme suit : 1. Retirez tous les supports externes des unités et mettez hors tension tous les périphériques connectés, ainsi que le serveur.
Page 146: Installation Ou Remplacement Du Microprocesseur
Remarques : • Utilisez un tampon de nettoyage pour essuyer la pâte thermoconductrice sur le dessus du microprocesseur avant d'installer le nouveau dissipateur thermique. Jetez le tampon lorsque toute la pâte est retirée sur le microprocesseur. • Lors de la manipulation du dissipateur thermique, ne touchez pas à la pâte thermique située en dessous de celui-ci.
Page 147: Installation Du Deuxième Microprocesseur
1 et le connecteur de microprocesseur 2 est protégé par un couvercle de connecteur en plastique. Vous pouvez vous procurer un kit de microprocesseur auprès de Lenovo et installer le second microprocesseur pour augmenter les capacités de votre système.
Page 148 6. Ouvrez d'abord la petite poignée en la poussant légèrement vers le bas, puis vers l'intérieur pour la libérer de sa position sécurisée. Ouvrez ensuite l'autre petite poignée de la même manière. Remarque : Deux repères sont présents sur le système de retenue du microprocesseur. Ouvrez la petite poignée signalée par , puis ouvrez ensuite l'autre petite poignée signalée par .
Page 149 9. Retirez le nouveau microprocesseur du couvercle qui protège les contacts en or situés sous le nouveau microprocesseur. Ne touchez pas les broches du connecteur du microprocesseur et les contacts en or situés à la base du nouveau microprocesseur. Figure 97. Ne touchez pas les broches. 10.
Page 150 11. Retirez le couvercle en plastique du connecteur du microprocesseur Conservez le couvercle de connecteur du microprocesseur au cas où vous devriez retirer le microprocesseur et auriez besoin du couvercle pour protéger les broches du connecteur. Remarque : Ne retirez le couvercle du connecteur que si vous installez un microprocesseur sur le connecteur.
Page 151: Remplacement Du Microprocesseur
13. Installez le nouveau dissipateur thermique fourni avec le kit de microprocesseur. Voir « Installation ou remplacement du dissipateur thermique » à la page 128. Etape suivante • Pour installer un autre composant matériel, reportez-vous à la section appropriée. • Pour terminer l'installation, passez à la section « Fin du remplacement de composants » à la page 184. Remplacement du microprocesseur Attention : N'ouvrez pas le serveur et ne procédez à...
Page 152 6. Repérez le connecteur du microprocesseur. Ouvrez d'abord la petite poignée en la poussant légèrement vers le bas, puis vers l'intérieur pour la libérer de sa position sécurisée. Ouvrez ensuite l'autre petite poignée de la même manière. Remarque : Deux repères sont présents sur le système de retenue du microprocesseur. Ouvrez la petite poignée signalée par , puis ouvrez ensuite l'autre petite poignée signalée par .
Page 153 8. Ne touchez le microprocesseur que par ses bords et retirez-le avec précaution sans l'incliner de son port. Placez l'ancien microprocesseur sur une surface antistatique. Remarques : • Ne touchez pas les contacts en or situés à la base du microprocesseur. •...
Page 154 11. Notez l'orientation du nouveau microprocesseur. Maintenez le nouveau microprocesseur par ses bords et alignez les encoches avec les onglets du connecteur du microprocesseur. Faites ensuite descendre délicatement le nouveau microprocesseur droit sur son connecteur. Remarque : Le petit triangle situé...
Page 155: Installation Ou Retrait Du Thinkserver Raid Super Capacitor Module
Le ThinkServer RAID Super Capacitor Module protège la mémoire cache contenue sur la carte ThinkServer RAID installée. Vous pouvez acheter un ThinkServer RAID Super Capacitor Module auprès de Lenovo. Pour obtenir la liste des options ThinkServer, accédez au site Web suivant : http://lenovoquickpick.com/usa/home/thinkserver/rack-and-tower-server...
Page 156 • Utilisez la documentation fournie avec le ThinkServer RAID Super Capacitor Module et suivez les instructions qu'elle contient en plus des instructions de cette rubrique. Pour installer le ThinkServer RAID Super Capacitor Module, procédez comme suit : 1. Retirez tous les supports externes des unités et mettez hors tension tous les périphériques connectés, ainsi que le serveur.
Page 157: Installation Ou Remplacement D'une Unité Remplaçable À Chaud
1. Retirez tous les supports externes des unités et mettez hors tension tous les périphériques connectés, ainsi que le serveur. Débranchez tous les cordons d'alimentation reliés au secteur et tous les câbles reliés au serveur. 2. Préparez votre serveur. Voir « Retrait du serveur de l'armoire ou extension du serveur à partir de l'armoire »...
Page 158 Attention : Une baie d'unité inoccupée sans aucune autre protection peut avoir une incidence sur l'intégrité EMI et le refroidissement du serveur, ce qui risque de se traduire par une surchauffe ou des dommages sur les composants. Pour maintenir l'intégrité EMI et le refroidissement du serveur, installez une nouvelle unité...
Page 159 Figure 112. Retrait de l'unité Figure 113. Retrait du plateau factice 4. Mettez l'emballage anti-statique contenant la nouvelle unité en contact avec une zone extérieure non peinte du serveur. Déballez ensuite la nouvelle unité. Remarque : Ne touchez pas à la carte à circuits imprimés de l'unité. Chapitre 6 Remplacement d'options matérielles...
Page 160: Installation Ou Remplacement D'une Unité De Stockage Remplaçable Facilement
5. Faites glisser la nouvelle unité dans la baie d'unité par l'avant jusqu'à ce qu'elle s'enclenche. Fermez ensuite la poignée complètement. Figure 114. Installation de l'unité 6. Observez les voyants d'état de l'unité pour vous assurer qu'elle fonctionne correctement. Vous devrez peut-être redémarrer le serveur pour que l'unité...
Page 161 factices. Lors de l'installation d'une unité, conservez le plateau factice que vous avez retiré au cas où vous auriez à retirer l'unité ultérieurement et utiliser le plateau factice pour obturer l'emplacement. Attention : Une baie d'unité inoccupée sans aucune autre protection peut avoir une incidence sur l'intégrité EMI et le refroidissement du serveur, ce qui risque de se traduire par une surchauffe ou des dommages sur les composants.
Page 162 6. Tirez sur la poignée et faites glisser délicatement l'unité remplaçable facilement ou le plateau factice par l'avant du boîtier. Figure 116. Retrait de l'unité remplaçable facilement ou du plateau factice 7. Effectuez l'une des opérations suivantes : • Si vous remplacez une unité remplaçable facilement, retirez les quatre vis pour retirer l'unité défectueuse du plateau d'unité.
Page 163: Installation D'une Unité 2,5 Pouces Dans Une Baie D'unité 3,5 Pouces
9. Alignez les orifices du plateau d'unité sur les trous correspondants de la nouvelle unité remplaçable facilement. Serrez ensuite les quatre vis pour fixer l'unité au plateau d'unité. Figure 118. Installation de l'unité sur le plateau d'unité 10. Faites glisser la nouvelle unité remplaçable facilement dans la baie d'unité par l'avant jusqu'à ce qu'elle s'enclenche, puis fermez la poignée.
Page 164 Avant de commencer, imprimez toutes les instructions connexes ou assurez-vous de pouvoir afficher la version PDF sur un autre ordinateur et vous en servir comme référence. Remarque : Assurez-vous d'avoir à votre portée un adaptateur de disque 3,5 pouces vers 2,5 pouces ainsi qu'un système de retenue pour unité...
Page 165 5. Placez l'unité 2,5 pouces dans l'adaptateur de disque 3,5 pouces vers 2,5 pouces comme indiqué sur l'illustration suivante. Figure 122. Placement de l'unité 2,5 pouces dans l'adaptateur de disque 6. Alignez les deux trous de vis de l'unité avec les trous correspondants de l'adaptateur de disque. Serrez ensuite les deux vis de fixation de l'unité...
Page 166 7. Placez l'adaptateur de disque et l'unité dans le système de retenue de l'unité 3,5 pouces. Alignez les trous de vis de l'adaptateur de disque et de l'unité sur les trous correspondants du support. Serrez ensuite les vis de fixation de l'adaptateur de disque et de l'unité dans le support. Figure 124.
Page 167: Remplacement Du Fond De Panier D'unité Remplaçable À Chaud
• Pour terminer l'installation, passez à la section « Fin du remplacement de composants » à la page 184. Remplacement du fond de panier d'unité remplaçable à chaud Attention : N'ouvrez pas le serveur et ne procédez à aucune réparation avant d'avoir lu et compris les informations données dans «...
Page 168 8. Soulevez le fond de panier légèrement afin que les petits crochets du boîtier soient alignés avec les trous correspondants du fond de panier. Déplacez ensuite le fond de panier vers l'arrière du boîtier afin de le libérer des crochets Figure 127.
Page 169: Remplacement Du Module D'unité Remplaçable Facilement
• Pour installer un autre composant matériel, reportez-vous à la section appropriée. • Pour terminer le remplacement, voir « Fin du remplacement de composants » à la page 184. Remplacement du module d'unité remplaçable facilement Attention : N'ouvrez pas le serveur et ne procédez à aucune réparation avant d'avoir lu et compris les informations données dans «...
Page 170: Remplacement De La Carte Mère Du Panneau Frontal
8. Mettez l'emballage anti-statique contenant le nouveau module d'unité remplaçable facilement en contact avec une zone extérieure non peinte du serveur. Retirez ensuite le nouveau module de son emballage. Remarque : Saisissez le module avec précaution par ses bords. 9. Notez l'orientation du nouveau module. Vérifiez que les petits crochets du boîtier sont alignés sur les trous correspondants du nouveau module.
Page 171 Pour remplacer la carte mère du panneau frontal, procédez comme suit : 1. Retirez tous les supports externes des unités et mettez hors tension tous les périphériques connectés, ainsi que le serveur. Débranchez tous les cordons d'alimentation reliés au secteur et tous les câbles reliés au serveur.
Page 172: Remplacement Du Module Vga Et Usb Frontal
8. Placez avec précaution la nouvelle carte mère du panneau frontal sur le boîtier. Vérifiez que les commandes, les connecteurs et les voyants situés à l'avant sont insérés dans les trous correspondants du panneau frontal. Alignez les deux trous de vis de la nouvelle carte mère du panneau frontal sur les goujons de montage correspondants du boîtier.
Page 173 6. Retirez la vis de fixation du module VGA et USB frontal, puis retirez le module du boîtier, comme illustré. Figure 133. Retrait du module VGA et USB frontal 7. Mettez l'emballage antistatique contenant le nouveau module VGA et USB frontal en contact avec une zone extérieure non peinte du serveur.
Page 174: Installation Ou Retrait Du Commutateur De Détection D'intrusion
Le commutateur de détection d'intrusion indique que le carter du serveur n'est pas correctement installé ou fermé en créant un événement dans le journal des événements du système (SEL). Vous pouvez vous en procurer un auprès de Lenovo. Pour obtenir la liste des options ThinkServer, accédez au site Web suivant : http://lenovoquickpick.com/usa/home/thinkserver/rack-and-tower-server...
Page 175: Retrait Du Commutateur De Détection D'intrusion
• Pour installer un autre composant matériel, reportez-vous à la section appropriée. • Pour terminer l'installation, passez à la section « Fin du remplacement de composants » à la page 184. Retrait du commutateur de détection d'intrusion Attention : N'ouvrez pas le serveur et ne procédez à aucune réparation avant d'avoir lu et compris les informations données dans «...
Page 176: Installation Ou Remplacement De L'unité De Disque Optique
Installation ou remplacement de l'unité de disque optique Elle contient les informations suivantes : • « Installation ou remplacement du disque optique pour les modèles de serveur équipés de baies d'unité de 3,5 pouces » à la page 160 • « Installation ou remplacement du disque optique pour les modèles de serveur équipés de baies d'unité de 2,5 pouces »...
Page 177 5. Si vous remplacez le disque optique, commencez par débranchez le cordon à l'arrière du disque optique. Appuyez sur le bouton de libération vers l'intérieur, puis faites glisser le disque optique ou factice pour le dégager par l'avant du serveur. Figure 137.
Page 178 8. Branchez le connecteur sur l'arrière du disque optique. Figure 139. Branchement du connecteur sur l'arrière du disque optique. 9. Si vous installez une unité de disque optique, procédez comme suit : a. Branchez le connecteur d'alimentation 2 broches de l'autre extrémité du cordon sur le connecteur d'alimentation 2 broches du fond de panier.
Page 179 1. Retirez tous les supports externes des unités et mettez hors tension tous les périphériques connectés, ainsi que le serveur. Débranchez tous les cordons d'alimentation reliés au secteur et tous les câbles reliés au serveur. 2. Préparez votre serveur. Voir « Retrait du serveur de l'armoire ou extension du serveur à partir de l'armoire »...
Page 180 6. Faites pivoter la partition de l'unité dans la direction indiquée. Retirez-la ensuite de l'arrière des baies d'unité. Figure 142. Retrait de la partition de l'unité 7. Conservez la partition de l'unité au cas où vous auriez à retirer le boîtier de disques optiques et installer des unités 2,5 pouces et des plateaux factices (le cas échéant).
Page 181 4. Si vous installez le disque optique dans le boîtier correspondant, retirez la partition de l'unité . Si vous installez le disque optique dans le boîtier d'unités de bande, retirez les partitions d'unité . Voir « Retrait de la partition de l'unité » à la page 162. Figure 143.
Page 182 7. Installez les vis pour fixer le boîtier de disques optiques ou le boîtier d'unités de bande dans le boîtier. Figure 145. Installation des vis de fixation du boîtier de disques optiques ou du boîtier d'unités de bande 8. Appuyez sur le système de fixation dans la direction indiquée tout en faisant glisser le disque optique factice vers l'avant du serveur.
Page 183 10. Faites glisser la nouvelle unité de disque optique dans la baie par l'avant jusqu'à ce qu'elle s'enclenche. Figure 147. Installation de l'unité de disque optique 11. Pour connecter le disque optique au serveur, procédez comme suit : a. Branchez le connecteur d'une extrémité...
Page 184 12. Conservez le disque optique factice que vous avez retiré au cas où vous auriez à enlever l'unité ultérieurement et utiliser le disque factice pour obturer la baie d'unité. Etape suivante • Pour installer un autre composant matériel, reportez-vous à la section appropriée. •...
Page 185 5. Appuyez sur le système de fixation dans la direction indiquée tout en faisant glisser le disque optique vers l'avant du serveur. Retirez ensuite le disque optique du boîtier d'unités de disque dur. Remarque : tous les composants ne sont pas illustrés dans les figures suivantes afin d'afficher clairement les principaux éléments.
Page 186: Installation Ou Remplacement De L'unité De Bande
8. Branchez le connecteur sur l'arrière du disque optique. Figure 151. Branchement du connecteur sur l'arrière du disque optique 9. Si vous devez retourner l'ancienne unité de disque optique, suivez les instructions d'emballage et utilisez les emballages fournis. Etape suivante •...
Page 187 Remarques : • Selon le modèle, il est possible que votre serveur diffère légèrement des illustrations présentées dans cette rubrique. • Utilisez la documentation fournie avec l'unité de bande et suivez les instructions qu'elle contient outre les instructions de cette rubrique. Pour installer l'unité...
Page 188 7. Serrez quatre vis sur chaque côté de l'unité de bande pour fixer l'unité de bande au boîtier d'unités de bande. Figure 154. Installation des vis de fixation de l'unité de bande au boîtier d'unités de bande ThinkServer RD450 Guide d'utilisation et de maintenance du matériel...
Page 189 8. Faites glisser le boîtier d'unités de bande avec l'unité de bande pour l'insérer dans le boîtier par l'avant du serveur. Figure 155. Installation du boîtier d'unités de bande avec l'unité de bande dans le boîtier 9. Installez cinq vis pour fixer le boîtier d'unités de bande au boîtier. Figure 156.
Page 190: Remplacement De L'unité De Bande
10. Pour connecter l'unité de bande au serveur, procédez comme suit : a. Branchez le connecteur d'une extrémité du cordon sur l'arrière de l'unité de bande. Figure 157. Branchement du connecteur d'une extrémité du cordon sur l'arrière de l'unité de bande b.
Page 191 1. Retirez tous les supports externes des unités et mettez hors tension tous les périphériques connectés, ainsi que le serveur. Débranchez tous les cordons d'alimentation reliés au secteur et tous les câbles reliés au serveur. 2. Préparez votre serveur. Voir « Retrait du serveur de l'armoire ou extension du serveur à partir de l'armoire »...
Page 192: Remplacement De La Batterie À Pile Cellulaire
6. Retirez les huit vis de fixation de l'unité de bande au boîtier d'unités de bande. Retirez ensuite l'unité de bande par l'avant du boîtier d'unités de bande. Figure 159. Retrait de l'unité de bande 7. Installez la nouvelle unité de bande. Voir « Installation de l'unité de bande » à la page 170. 8.
Page 193 DANGER Danger d'explosion en cas de remplacement incorrect de la pile. Remplacez la pile cellulaire au lithium usagée par une pile de type identique ou de type équivalent selon les recommandations du fabricant. La pile contient du lithium et peut exploser en cas de mauvaise utilisation, de mauvaise manipulation ou de mise au rebut inappropriée.
Page 194: Connexion D'une Unité De Bande Externe
5. Retirez l'ancienne batterie à pile cellulaire. Figure 160. Retirer la batterie à pile cellulaire 6. Installez une nouvelle batterie à pile cellulaire. Figure 161. Installer la batterie à pile cellulaire 7. Si vous avez retiré la carte adaptatrice de connexion 1, réinstallez-la dans le boîtier. Voir « Remplacement de la carte adaptatrice de connexion »...
Page 195: Pour Les Techniciens De Maintenance Uniquement : Remplacement De La Carte Mère
Pour les techniciens de maintenance uniquement : remplacement de la carte mère Attention : Cette procédure doit être exécutée par le personnel de maintenance qualifié de Lenovo uniquement. N'ouvrez pas le serveur et ne procédez à aucune réparation avant d'avoir lu et compris les informations données dans «...
Page 196 1. Retirez tous les supports externes des unités et mettez hors tension tous les périphériques connectés, ainsi que le serveur. Débranchez tous les cordons d'alimentation reliés au secteur et tous les câbles reliés au serveur. 2. Préparez votre serveur. Voir « Retrait du serveur de l'armoire ou extension du serveur à partir de l'armoire »...
Page 197 16. Débranchez tous les câbles de la carte mère. 17. Soulevez la broche d'éjection pour dégager la carte mère du boîtier. Utilisez ensuite la poignée de levage et la broche d'éjection pour déplacer la carte mère vers l'avant du serveur et retirez-la du boîtier en la soulevant.
Page 198 19. Installez la nouvelle carte mère dans le boîtier, puis appuyez sur celle-ci à l'arrière du serveur. Vérifiez que les connecteurs arrière de la nouvelle carte mère sont bien insérés dans les trous du panneau arrière correspondants. Remarque : Saisissez avec précaution la nouvelle carte mère. Figure 164.
Page 199 24. Réinstallez tous les éléments que vous avez retirés un à un en suivant la procédure de retrait à l'envers. Branchez tous les câbles sur la nouvelle carte mère. Consultez les informations que vous avez notées et les rubriques connexes dans « Installation, retrait ou remplacement de matériel » à la page 69. 25.
Page 200: Fin Du Remplacement De Composants
2. Positionnez le couvercle du connecteur du microprocesseur au-dessus du connecteur du microprocesseur de façon à ce que le petit triangle sur le couvercle de microprocesseur soit face à face avec le petit triangle du dispositif de retenue du microprocesseur. Ensuite, appuyez délicatement sur le couvercle droit sur le connecteur jusqu'à...
Page 201 2. Vérifiez que tous les câbles internes sont correctement branchés et acheminés et qu'ils sont fixés par des serre-câbles ou des liens dans le serveur. Veillez à éloigner les câbles et les cordons des charnières et des panneaux latéraux du boîtier afin d'éviter toute gêne lors de la remise en place de la chemise de refroidissement et du carter du serveur.
Page 202 4. Vérifiez que le loquet du carter est en position ouverte. Faites descendre le carter du serveur dans le boîtier jusqu'à ce que les deux côtés du carter s'engagent dans les guides latéraux du boîtier. Faites pivoter ensuite le loquet du carter, puis faites glisser le carter vers l'avant du boîtier en même temps jusqu'à...
Page 203: Mise À Jour De La Configuration Du Serveur
Attention : Pour éviter d'endommager les composants, branchez les cordons d'alimentation en dernier. Remarque : Dans de nombreux pays ou régions, la CRU défectueuse doit être retournée à Lenovo. Des informations sont fournies à ce propos avec la CRU ou vous seront communiquées quelques jours après la réception de la CRU.
Page 204 ThinkServer RD450 Guide d'utilisation et de maintenance du matériel...
Page 205: Chapitre 7. Dépannage Et Diagnostics
7. Mettez le serveur sous tension et appuyez sur Echap dès que vous voyez l'écran d'accueil pour afficher les messages de diagnostic. 8. Téléchargez et utilisez un programme de diagnostic pour identifier les problèmes. Voir « Lenovo ThinkServer Diagnostics » à la page 15.
Page 206: Affichage Du Journal Des Événements Du Système
Le programme Lenovo ThinkServer Deployment Vérifiez que le support du système d'exploitation est Manager ne peut pas démarrer le support du système pris en charge par la version du programme Lenovo d'exploitation. ThinkServer Deployment Manager que vous utilisez. Pour obtenir la liste des systèmes d'exploitation pris en charge, consultez le guide d'utilisation et les notes de compatibilité...
Page 207 Remarques : • Si vous devez retirer, installer ou remplacer une unité remplaçable par l'utilisateur, reportez-vous à la procédure associée du Chapitre 6 « Remplacement d'options matérielles » à la page 65. • Si une action est suivie de la mention « (réservé aux techniciens de maintenance qualifiés) », cette action est réservée à...
Page 208: Incidents Liés À L'unité De Stockage
Incidents liés à l'unité de stockage Effectuez les actions préconisées pour le symptôme correspondant dans l'ordre indiqué jusqu'à ce que l'incident soit résolu. Si aucune de ces actions ne permet de résoudre l'incident, voir « Procédure de dépannage » à la page 189 pour les étapes ultérieures que vous vérifierez après avoir utilisé les informations fournies dans cette rubrique.
Page 209: Incidents Liés Au Clavier, À La Souris Et Au Périphérique Usb
fournies dans cette rubrique. Si vous ne parvenez toujours pas à résoudre l'incident, faites appel à l'assistance technique. Voir Chapitre 8 « Assistance technique » à la page 195. Remarques : • Si vous devez retirer, installer ou remplacer une unité remplaçable par l'utilisateur, reportez-vous à la procédure associée du Chapitre 6 «...
Page 210 Symptôme Action périphérique de pointage du concentrateur pour le brancher directement sur le serveur. • La souris ou le périphérique de pointage est propre et ne présente aucune accumulation de poussière. • Les pilotes de périphériques sont correctement installés. • Le contrôleur USB est activé dans le programme Setup Utility.
Page 211: Chapitre 8. Assistance Technique
à jour, ou encore d'un autre logiciel. Lenovo gère des pages Web à partir desquelles vous pouvez vous procurer les dernières informations techniques, de la documentation, des pilotes de périphérique ou des mises à jour.
Page 212: Site Web Du Support Lenovo
Web Lenovo à l'adresse suivante : http://www.lenovo.com/support • Téléchargez le programme de diagnostic à partir du site Web du support Lenovo et exécutez-le. Voir « Lenovo ThinkServer Diagnostics » à la page 15. Si possible, soyez devant votre ordinateur lorsque vous téléphonez. et ayez les informations suivantes avec vous : •...
Page 213: Utilisation D'autres Services
Les numéros de téléphone sont susceptibles d'être modifiés sans préavis. Vous pouvez consulter la liste actualisée des numéros de téléphone du support Lenovo sur le site Web à l'adresse suivante : http://www.lenovo.com/support/phone. Si le numéro de téléphone relatif à votre pays ou votre région n'est pas indiqué, prenez contact avec votre revendeur ou partenaire commercial Lenovo.
Page 214 étendus de réparation du matériel et des services d'installation personnalisés. La disponibilité des services et leurs noms peuvent varier selon les pays ou les régions. Pour plus d'informations sur ces services, consultez le site Web de Lenovo à l'adresse suivante : http://www.lenovo.com...
Page 215: Annexe A. Remarques
Les éléments figurant sur ces sites Web ne font pas partie des éléments de ce produit Lenovo et l'utilisation de ces sites relève de votre seule responsabilité. Les données de performance indiquées dans ce document ont été déterminées dans un environnement contrôlé.
Page 216: Marques
Lenovo encourages owners of information technology (IT) equipment to responsibly recycle their equipment when it is no longer needed. Lenovo offers a variety of programs and services to assist equipment owners in recycling their IT products. For information on recycling Lenovo products, go to: http://www.lenovo.com/recycling...
Page 217: Recyclage Ou Mise Au Rebut Des Piles Et Batteries
à cet effet dans votre région. Dans les autres pays, reportez-vous à la réglementation en vigueur relative au recyclage et à la mise au rebut des piles et batteries ou consultez le site Internet à l'adresse http://www.lenovo.com/recycling. Informations sur le recyclage des piles et batteries pour les Etats-Unis et le Canada Informations sur le recyclage des piles et batteries pour l'Union européenne...
Page 218: Dispositions Relatives Aux Batteries Contenant Du Perchlorate
Si la batterie doit être remplacée, contactez votre revendeur ou Lenovo pour ce service. Si vous devez mettre au rebut une batterie au lithium, isolez-la avec une bande adhésive en vinyle, et contactez votre revendeur ou un fournisseur de services de mise au rebut et suivez leurs instructions.
Page 219: Informations Deee Importantes
à la protection de la santé et de la sécurité. Si Lenovo détermine que les niveaux de particules ou de gaz présents dans votre environnement sont la cause de l'endommagement du serveur, Lenovo peut demander la mise en oeuvre de mesures correctives visant à...
Page 220: Directive Rohs (Restriction Of Hazardous Substances)
Informations sur les DEEE pour la Hongrie En tant que fabricant, Lenovo assume les coûts découlant des obligations de Lenovo en vertu de la loi hongroise n°197/2014 (VIII.1.) sous-sections (1)-(5) de la section 12. Directive RoHS (Restriction of Hazardous Substances) Cette rubrique fournit des informations concernant la directive (RoHS) (Restriction of Hazardous Substances) sur la limitation de l'utilisation de certaines substances dangereuses.
Page 221: Directive Rohs Pour La Chine
Directive RoHS pour la Chine Annexe A. Remarques...
Page 222: Déclaration Bsmi Rohs Pour Taïwan
Déclaration BSMI RoHS pour Taïwan Taiwan BSMI RoHS declara o n Unit Lead Mercury Cadmium Hexavalent Polybrominated Polybrominated chromium biphenyls diphenyl et hers Note 1: “exceeding 0.1wt %” and“exceeding 0.01 wt %” indicate that t he percentage content of t he re st rict ed substance exceeds t he refe rence percentage value of presence condi on.
Page 223: Avis De Classification Pour L'exportation
Properly shielded and grounded cables and connectors must be used in order to meet FCC emission limits. Lenovo is not responsible for any radio or television interference caused by using other than specified or recommended cables and connectors or by unauthorized changes or modifications to this equipment.
Page 224 Geräte der Klasse A. Dieses Gerät ist berechtigt, in Übereinstimmung mit dem Deutschen EMVG das EG-Konformitätszeichen - CE - zu führen. Verantwortlich für die Konformitätserklärung nach Paragraf 5 des EMVG ist die Lenovo (Deutschland) GmbH, Meitnerstr. 9, D-70563 Stuttgart. Informationen in Hinsicht EMVG Paragraf 4 Abs. (1) 4: Das Gerät erfüllt die Schutzanforderungen nach EN 55024 und EN 55022 Klasse A.
Page 225: Marque De Conformité Pour L'eurasie
Avis de conformité à la règlementation pour la classe A (Corée) Avis de conformité à la règlementation pour la classe A (Taïwan) Taïwan - Informations de maintenance pour les produits Lenovo Marque de conformité pour l'Eurasie Japon - Avis de conformité VCCI pour la classe A...
Page 226: Informations Sur Les Modèles Energy Star
Energy) qui a pour but d'économiser de l'argent et de protéger l'environnement par le biais de produits et de pratiques efficaces. Lenovo est fier d'offrir à ses clients des produits répondant aux normes fixées par le programme ENERGY STAR. Certains modèles des types de machines suivants ont été conçus et testés pour répondre aux normes du programme ENERGY STAR concernant les serveurs, au moment de la fabrication : 70DA, 70DB, 70DC, 70DD, 70DE, 70DF, 70DV 70DW, 70Q9, 70QA, 70QQ, 70QR, 70QS, 70QT, 70QV et 70QW.
Page 227: Index
RAID boîtier de ventilateur système RAID matériel SATA ou SAS avancé suppression utilisation du programme Lenovo ThinkServer branchement Deployment Manager câbles configuration du serveur feuille de route mise à jour connecteur Ethernet Setup Utility, programme câbles...
Page 228 Lenovo ThinkServer Deployment Manager incidents liés au clavier, à la souris et au périphérique fond de panier d'unité remplaçable à chaud emplacements Incidents liés au programme Lenovo ThinkServer remplacement Deployment Manager fond de panier pour huit unités 2,5 pouces au plus incidents liés aux modules de mémoire...
Page 229 Lenovo ThinkServer Diagnostics suppression logiciel module VGA et USB frontal Lenovo ThinkServer System Manager remplacement Lenovo ThinkServer System Manager Premium mot de passe Lenovo XClarity Energy Manager définition, modification, suppression logiciel remarques logiciel Setup Utility, programme Lenovo ThinkServer Deployment Manager obtention d'assistance matériel...
Page 230 remarques, mot de passe module TMM remplaçable à chaud, unité module TSM Premium installation partition d'unité remplacement poignées de l'armoire remplacement ThinkServer RAID Super Capacitor Module 139–140 bande, unité 170, 174 batterie à pile cellulaire bloc d'alimentation de secours remplaçable à chaud carte adaptatrice de connexion carte AnyRAID ThinkServer RAID Super Capacitor Module...
Page 231 état du système état Ethernet ID du système (ID) 25–26 panneau frontal voyants d'état d'unité remplaçable à chaud emplacements voyants d'état du bloc d'alimentation emplacements vue arrière du serveur emplacements vue avant du serveur emplacements © Copyright Lenovo 2014, 2016...
Page 232 ThinkServer RD450 Guide d'utilisation et de maintenance du matériel...

Ce manuel est également adapté pour:

Thinkserver rd450 70db Thinkserver rd450 70dc Thinkserver rd450 70dd Thinkserver rd450 70de Thinkserver rd450 70df Thinkserver rd450 70dv ... Afficher tout

Lenovo ThinkServer RD450 70DA Guide D'utilisation Et De Maintenance Du Matériel

Consignes de Sécurité

Chapitre 1. Informations Générales

Chapitre 2. Feuille de Route pour la Configuration du Serveur

Chapitre 3. Présentation du Produit

Chapitre 4. Mise Sous Tension/Hors Tension du Serveur

Chapitre 5. Configuration du Serveur

Chapitre 6. Remplacement D'options Matérielles

Chapitre 7. Dépannage et Diagnostics

Chapitre 8. Assistance Technique

Annexe A. Remarques

Index

Liens rapides

Dépannage

Manuels Connexes pour Lenovo ThinkServer RD450 70DA

Sommaire des Matières pour Lenovo ThinkServer RD450 70DA

Ce manuel est également adapté pour:

Table des Matières
