Vue frontale des modèles de serveur équipés d'une unité de bande interne

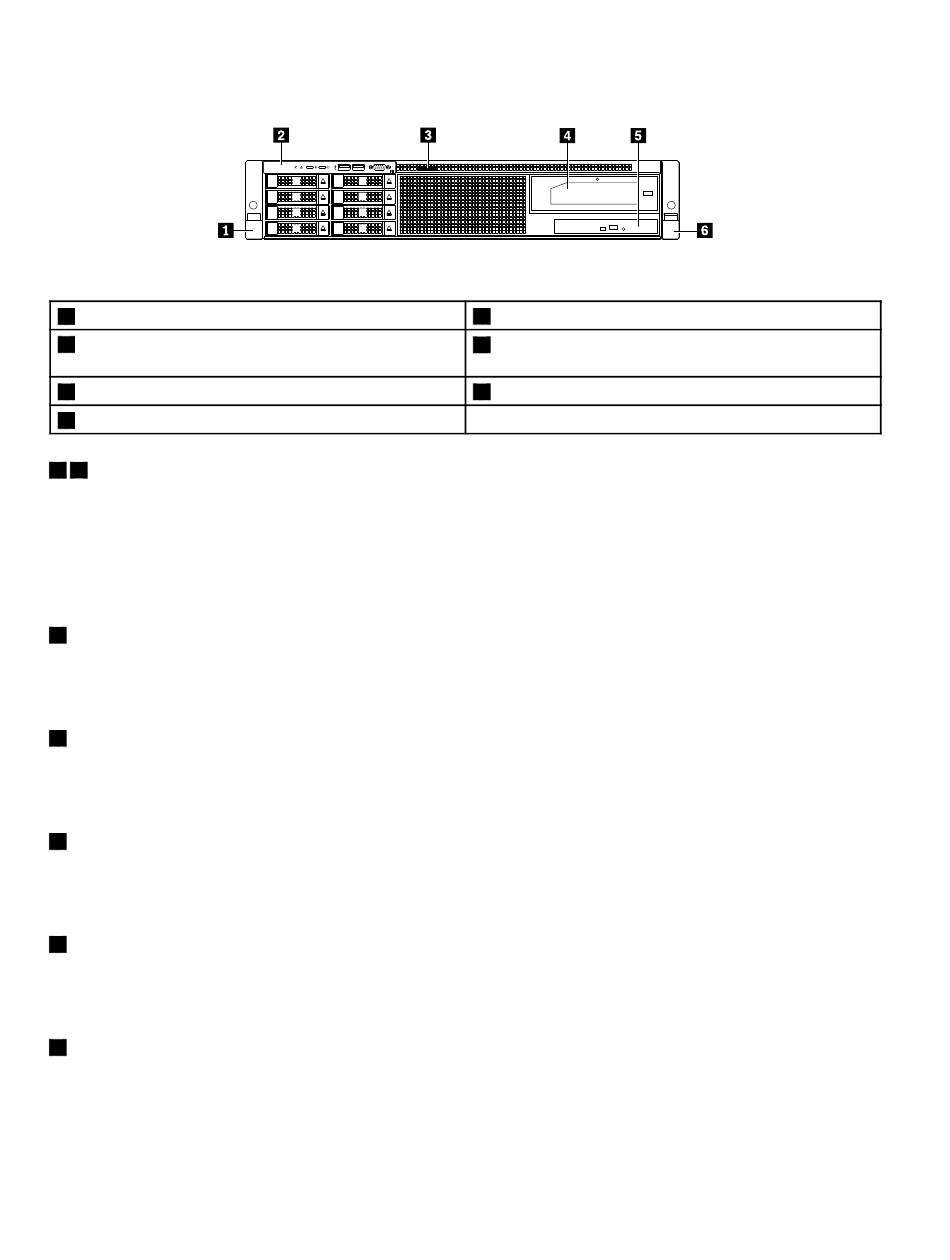

Figure 6. Vue frontale des modèles de serveur équipés d'une unité de bande interne
1
Poignée gauche de l'armoire
3
Etiquette amovible
5
Unité de disque optique slim (sur certains modèles)
7
Baies d'unité 2,5 pouces (0–7)
1 6 Poignées de l'armoire
Si le serveur est installé dans une armoire, vous pouvez utiliser les poignées pour retirer le serveur de
l'armoire. Vous pouvez également utiliser les poignées de l'armoire et des vis pour fixer le serveur dans
l'armoire afin de le sécuriser, en particulier sur les zones sujettes aux vibrations. Pour plus d'informations,
consultez le manuel Rack Installation Instructions (Instructions pour l'installation en armoire) fourni avec
le serveur.
2 Panneau frontal
Pour plus d'informations sur les commandes, les connecteurs et les voyants d'état du panneau frontal,
voir « Panneau frontal » à la page 23.
3 Etiquette amovible
L'étiquette amovible indique le type de machine, le modèle et le numéro de série de votre serveur. Voir
« Etiquette indiquant le type de machine, le modèle et le numéro de série » à la page 17.
4 Unité de bande interne
Certains modèles de serveur sont équipés d'une unité de bande interne, qui vous permet d'enregistrer
des données sur des bandes.
5 Unité de disque optique Slim
Certains modèles de serveur sont livrés avec une unité de disque optique Slim SATA (graveur DVD-ROM ou
DVD-RW).
7 Baies d'unité 2,5 pouces (0–7)
L'intégrité EMI et le refroidissement du serveur sont assurés si toutes les baies d'unité sont occupées ou
obturées. Le nombre d'unités installées dans votre serveur varie selon le modèle. Les baies d'unité vacantes
sont occupées par des plateaux factices.
Lorsque vous installez des unités, respectez l'ordre des numéros de baie d'unité.
22
ThinkServer RD450 Guide d'utilisation et de maintenance du matériel
0 4
5
1
2 6
3 7
2
Panneau frontal
4
Unité de bande interne (disponible sur certains
modèles)
6
Poignée droite de l'armoire
