L'illustration suivante présente les composants des modèles de serveur équipés d'une unité de bande
interne et d'une unité de disque optique Slim.
Remarque : Selon le modèle, il est possible que votre serveur diffère légèrement de l'illustration présentée
dans cette rubrique.

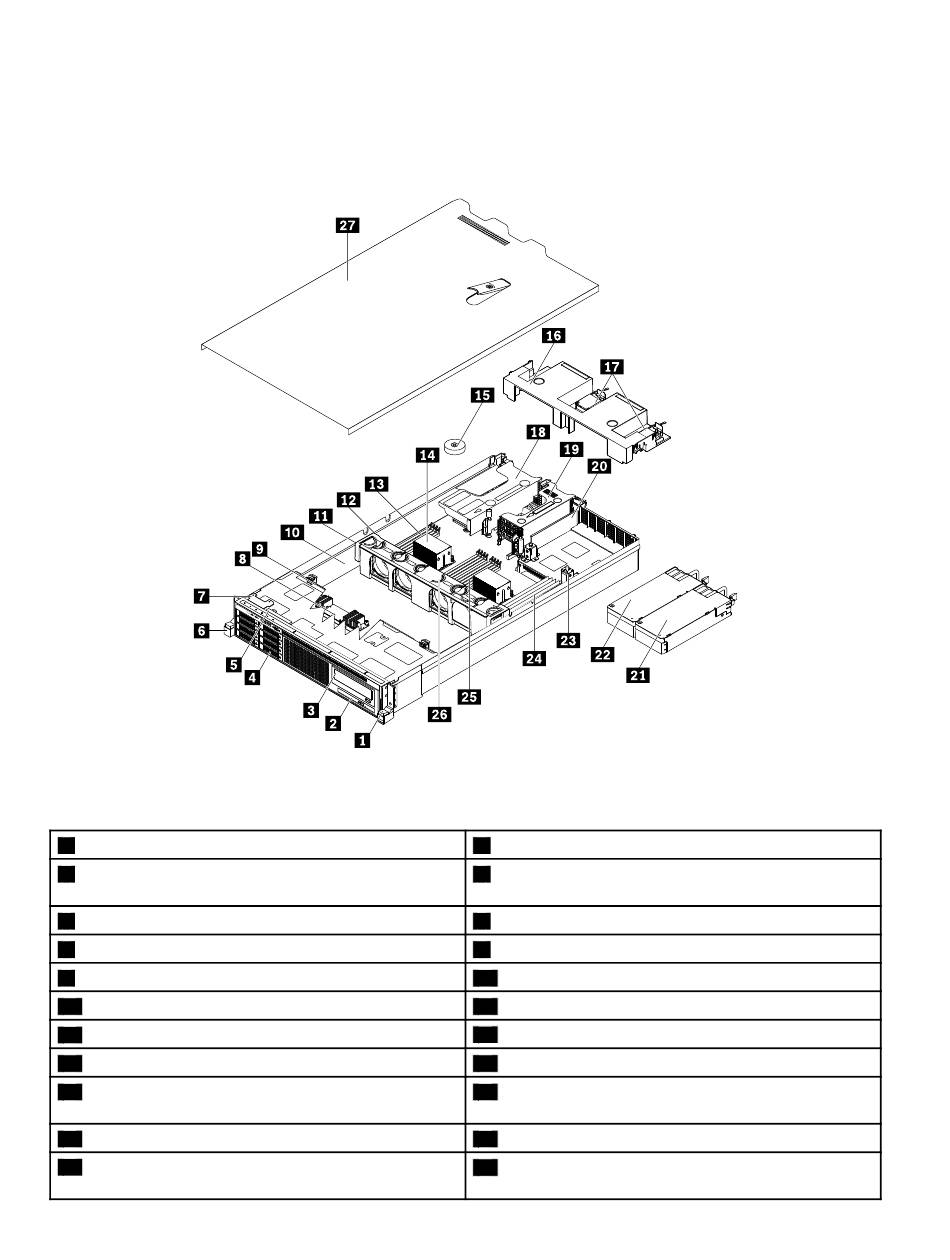

Figure 10. Composants des modèles de serveur équipés d'une unité de bande interne et d'une unité de disque
optique Slim
1
Poignée droite de l'armoire
3
Unité de bande interne (disponible sur certains
modèles)
5
Connecteur VGA avant et module USB
7
Carte mère du panneau frontal
9
Fond de panier d'unité remplaçable à chaud
11
Ventilateur système
13
Barrettes DIMM CPU1 (varie selon le modèle)
15
Batterie à pile cellulaire
17
ThinkServer RAID Super Capacitor Module (disponible
sur certains modèles)
19
Carte adaptatrice de connexion 2
21
Bloc d'alimentation 1
28
ThinkServer RD450 Guide d'utilisation et de maintenance du matériel
2
Unité de disque optique slim (sur certains modèles)
4
Emplacement pour unité 2,5 pouces
6
Poignée gauche de l'armoire
8
Carte AnyRAID (disponible sur certains modèles)
10
Boîtier de ventilateur système
12
Carte mère
14
Dissipateur thermique
16
Chemise de refroidissement
18
Carte adaptatrice de connexion 1
20
Carte PCIe (disponible sur certains modèles)
22
Bloc d'alimentation 2 (disponible sur certains
modèles)
