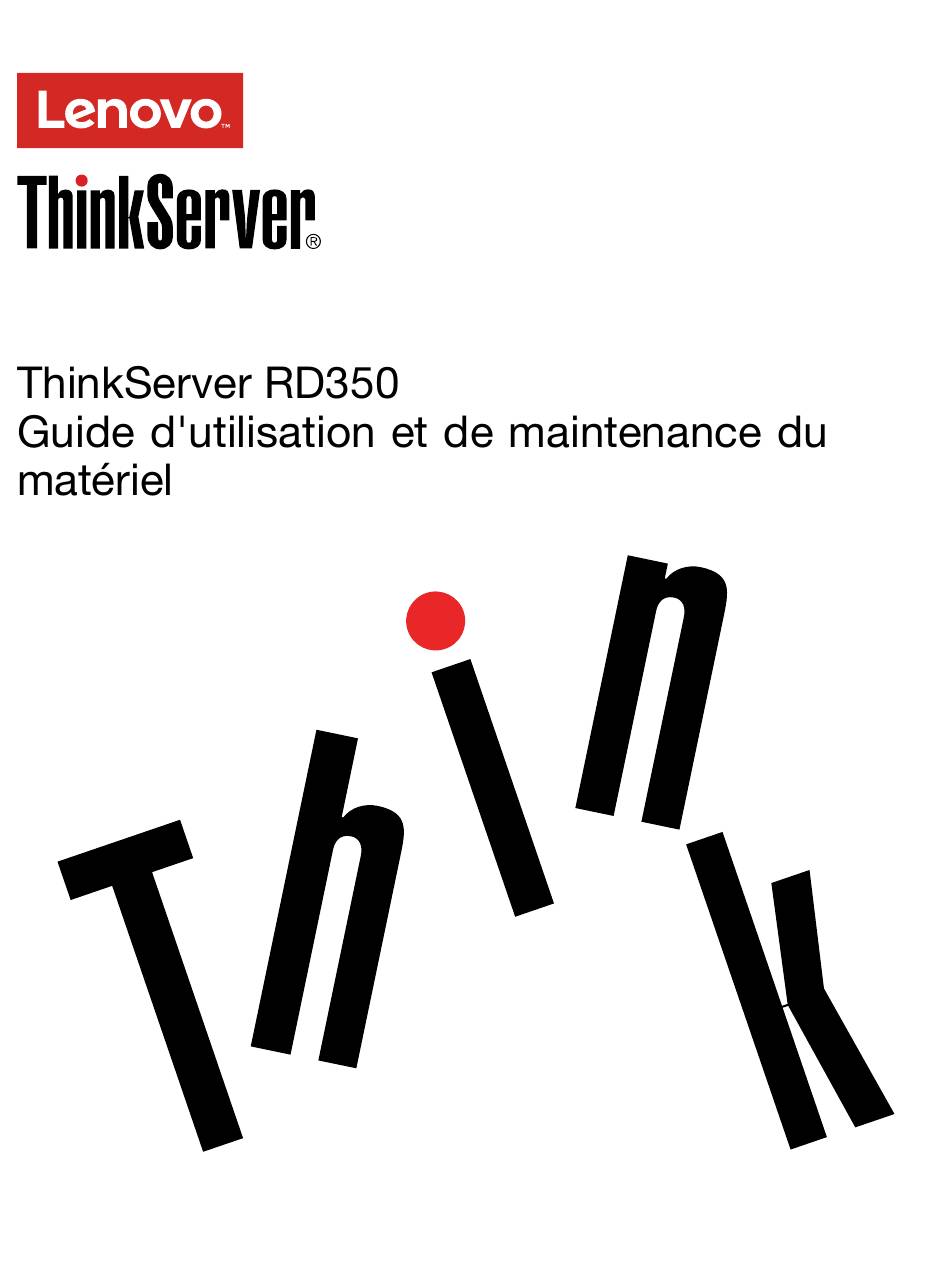

Page 1 Types de machine : 70D6, 70D7, 70D8, 70D9, 70QK, 70QL, 70QM et 70QN...
Page 3: Table Des Matières
Table des matières À lire en premier : Consignes de sécurité ....v Chapitre 4. Mise sous tension/hors tension du serveur ..41 Chapitre 1.
Page 4 Chapitre 7. Dépannage et diagnostics ... . . Chapitre 8. Assistance technique . . Annexe A. Remarques..
Page 5 Index....
Page 7: À Lire En Premier : Consignes De Sécurité
Safety Information Safety Information Safety Information Safety Information Safety Information afety Informa on Safety Information Safety Information 製品をご使用になる前に、Lenovo Web サイトに掲載されているマルチリンガルの Safety Information (安全上の注意) を読んで理解してください。 제품을 사용하기 전에 Lenovo 웹 사이트의 다국어 Safety Information (안전 정보)를 주의 깊게 읽어 보십시오.
Page 8 Safety Information Safety Information Safety Information Safety Information Safety Information Safety Information 在使用产品之前，请务必先阅读和了解 Lenovo Web 站点上的多语言 Safety Information《安全信息》。 Safety Information Safety Information Safety Information Safety Information Safety Information 使用本產品之前，請務必先閱讀及瞭解 Lenovo 網站上多國語言版本的Safety Information（安全資訊）。 Safety Information Safety Information afety Informa on Lenovo...
Page 9 Consigne 1 DANGER Le courant électrique provenant de l'alimentation, du téléphone et des câbles de transmission peut présenter un danger. Pour éviter tout risque de choc électrique : Ne manipulez aucun câble et n'effectuez aucune opération d'installation, d'entretien ou de reconfiguration de ce produit au cours d'un orage.
Page 10 Consigne 3 ATTENTION : Si des produits laser (tels que des unités de CD, des unités de DVD, des appareils à fibres optiques ou des émetteurs) sont installés, lisez les informations suivantes : • Ne retirez pas les carters. En ouvrant le produit laser, vous vous exposez au rayonnement dangereux du laser.
Page 11 Consigne 6 ATTENTION : Si vous installez un guide-câble en option sur l'extrémité du cordon d'alimentation branchée sur l'unité, vous devez brancher l'autre extrémité du cordon d'alimentation sur une source d'alimentation facilement accessible au cas où elle devrait être débranchée. Consigne 7 ATTENTION : Si l'unité...
Page 12 Consigne 11 ATTENTION : L'étiquette suivante indique un risque de chaleur. Consigne 12 DANGER Surcharger un circuit de dérivation présente des risques d'incendie et de choc électrique dans certaines conditions. Pour éviter tout risque, assurez-vous que les caractéristiques électriques de votre système ne sont pas supérieures aux caractéristiques du courant de dérivation sur le site d'installation.
Page 13 Consigne 16 ATTENTION : Pour éviter tout risque de choc électrique : • Cet équipement doit être installé par un technicien qualifié sur un site à accès limité, conformément au code électrique national et à la dernière édition de la norme IEC 60950. •...
Page 14: Produits Non Évalués
Une pile au lithium-ion est fournie. Pour éviter tout risque d'explosion, ne la faites pas brûler. Pour remplacer la pile, utilisez uniquement une pile agréée par Lenovo. Pour le recyclage ou la mise au rebut, reportez-vous à la réglementation en vigueur.
Page 15: Obligations De Mise À La Terre
Obligations de mise à la terre xiii...
Page 17: Chapitre 1. Informations Générales
Chapitre 1. Informations générales Présentation...
Page 18: Documentation Serveur
Nom du produit Type de machine et modèle (MT-M) Numéro de série (S/N) Date d'acquisition Documentation serveur Manuels imprimés Read Me First (Fichier readme) Une lette aux clients Rack Installation Instructions Remarque :...
Page 19 Documents électroniques Safety Information Garantie Lenovo Lenovo Contrat de licence Documentation Sécurité, garantie et support User Guide and Hardware Maintenance Manual Rack Installation Instructions ThinkServer System Manager User Guide Remarque : MegaRAID SAS Software User Guide...
Page 21: Chapitre 2. Feuille De Route Pour La Configuration Du Serveur
Chapitre 2. Feuille de route pour la configuration du serveur Rack Installation Instructions...
Page 23: Chapitre 3. Présentation Du Produit
Chapitre 3. Présentation du produit Package de serveur Fonctions Product Specifications Reference Microprocesseur Mémoire...
Page 24 Bloc d'alimentation Remarque : Ventilateurs système Unités internes Taille de baie d'unité Quantité de baies d'unité Type d'unité Remarque : Remarques :...
Page 25 Emplacements d'extension Fonctions d'entrée/sortie (E/S) Sous-système vidéo Connectivité Ethernet Fiabilité, disponibilité et facilité de maintenance...
Page 26 Dispositifs de sécurité Remarque : Fonctions de base de gestion du système ThinkServer System Manager User Guide...
Page 27: Caractéristiques
Fonctions avancées de gestion du système ThinkServer System Manager User Guide Caractéristiques Dimensions Poids Environnement...
Page 28: Lenovo Partner Pack For Microsoft System Center Configurations Management
Remarque : Alimentation électrique Logiciel Utilitaires de mise à jour du BIOS et du module TSM Lenovo Partner Pack for Microsoft System Center Configurations Management...
Page 29: Lenovo Thinkserver Deployment Manager
Lenovo Partner Pack for Microsoft System Center Operations Management Lenovo Partner Pack for VMware vCenter Lenovo ThinkServer Deployment Manager...
Page 30: Lenovo Thinkserver Diagnostics
Boot Manager ➙ Launch TDM Platform Update Application Next Browse Flash Remarque : Lenovo ThinkServer Diagnostics Lenovo ThinkServer Diagnostics Outil de mise à jour de la plate-forme Lenovo ThinkServer basée sur le système d'exploitation.
Page 31 Lenovo ThinkServer Power Planner Lenovo ThinkServer System Manager Lenovo ThinkServer System Manager Premium Lenovo XClarity Administrator...
Page 32 Lenovo XClarity Energy Manager Lenovo ToolsCenter Suite CLI Emplacements Etiquette indiquant le type de machine, le modèle et le numéro de série...
Page 33 Remarque : Figure 1. Etiquette sur les modèles de serveur équipés de baies d'unité 3,5 pouces Figure 2. Etiquette sur les modèles de serveur équipés de baies d'unité 2,5 pouces...
Page 34: Vue Avant Du Serveur
Vue avant du serveur Remarque : Vue avant des modèles de serveur équipés d'unités 3,5 pouces Figure 3. Vue avant des modèles de serveur équipés d'unités 3,5 pouces Panneau frontal Unité de disque optique Slim Etiquette amovible Poignée droite de l'armoire Poignée gauche de l'armoire Rack Installation Instructions...
Page 35: Vue Avant Des Modèles De Serveur Équipés D'unités 2,5 Pouces
Baies d'unité 3,5 pouces (0-3) Vue avant des modèles de serveur équipés d'unités 2,5 pouces Figure 4. Vue avant des modèles de serveur équipés d'unités 2,5 pouces Panneau frontal Etiquette amovible Poignée droite de l'armoire Poignée gauche de l'armoire Rack Installation Instructions Baies d'unité...
Page 36: Panneau Frontal
Panneau frontal Figure 5. Panneau frontal Voyant d'état du réseau Voyant d'état du réseau Couleur Description...
Page 37 Voyant d'état du système Désactivé Orange Clignotant Erreur système potentielle (voyant d'état du Solution système : orange) Remarque : Bouton d'alimentation avec voyant d'état de l'alimentation Etat du réseau Couleur Description...
Page 38: Vue Arrière Du Serveur
Bouton ID du système avec voyant ID Description Etat du réseau Couleur Connecteurs USB 2.0 (2) Connecteur VGA Vue arrière du serveur Figure 6. Vue arrière du serveur...
Page 39 Bloc d'alimentation 1 Bloc d'alimentation 2 (disponible sur certains modèles) Logement pour carte PCIe 2 Largeur de bus Largeur de bus compatible Dimensions de carte prises en charge Logement pour carte PCIe 1 Largeur de bus Largeur de bus compatible Dimensions de carte prises en charge Voyant d'ID du système...
Page 40: Composants Du Serveur
Voyant d'état du Couleur Etat du réseau Description connecteur Ethernet Port série Connecteur VGA Composants du serveur Remarque :...
Page 41 Figure 7. Composants des modèles de serveur équipés d'unités 3,5 pouces...
Page 42 Figure 8. Composants des modèles de serveur équipés d'unités 2,5 pouces Remarques :...
Page 43 Description FRU CRU en libre service CRU optionnelle...
Page 44: Carte Raid
Carte RAID Remarque : ThinkServer RAID 500 Adapter Figure 9. ThinkServer RAID 500 Adapter Connecteur 0 Connecteur 1 Connecteur de clé TR 500...
Page 45 ThinkServer RAID 520i PCIe Adapter Figure 10. ThinkServer RAID 520i PCIe Adapter Connecteur 0 Connecteur 1 Connecteur J3...
Page 46 ThinkServer RAID 710 Adapter Figure 11. ThinkServer RAID 710 Adapter Connecteur 1 Connecteur 2 Connecteur du ThinkServer RAID Super Capacitor Module...
Page 47: Fond De Panier D'unité Remplaçable À Chaud
ThinkServer RAID 720i PCIe Adapter Figure 12. ThinkServer RAID 720i PCIe Adapter Connecteur 0 Connecteur 1 Connecteur du module flash Thunderbolt Fond de panier d'unité remplaçable à chaud Taille de baie d'unité Quantité de baies Quantité de fonds de panier Type d'unité...
Page 48: Fond De Panier Pour Unités 3,5 Pouces
Fond de panier pour unités 3,5 pouces Figure 13. Vue avant du fond de panier des unités 3,5 pouces Figure 14. Vue arrière du fond de panier des unités 3,5 pouces Logement 0 à logement 3 Connecteur d'alimentation 10 broches Connecteur d'alimentation de l'unité...
Page 49: Fond De Panier Pour Huit Unités De 2,5 Pouces
Fond de panier pour huit unités de 2,5 pouces Figure 15. Vue avant du fond de panier des unités 2,5 pouces Figure 16. Vue arrière du fond de panier des unités 2,5 pouces Logement 0 à logement 7 Connecteur d'alimentation 10 broches Ports mini-SAS 4-7 Ports mini-SAS 0-3...
Page 50: Composants De La Carte Mère
Composants de la carte mère Figure 17. Composants de la carte mère...
Page 51 Connecteur SATA (disque optique) Batterie à pile cellulaire Connecteur SATA 1 (ports 4–7) Connecteur d'alimentation de l'unité de stockage Connecteur SATA 0 (ports 0–3) Connecteur du panneau frontal 1 Connecteur du panneau frontal 2 Connecteur du module SD Logement pour carte adaptatrice de connexion 1 Connecteur du module TSM Premium Connecteur TPM Logement pour carte PCIe...
Page 52 Logement pour carte adaptatrice de connexion 2 Connecteur pour clé de mise à niveau RAID Connecteur du bloc d'alimentation 2 Connecteur du bloc d'alimentation 1 Connecteur du commutateur de détection d'intrusion Connecteur d'alimentation de fond de panier Connecteur d'alimentation de fond de panier 20 22 24 27 28 30 Connecteur du ventilateur système 21 25 26 31...
Page 53: Cavaliers De La Carte Mère
Cavaliers de la carte mère Figure 18. Cavaliers de la carte mère Attention : Logement du capuchon du cavalier Cavalier de reprise du BIOS Cavalier des paramètres par défaut du BIOS...
Page 54 Remarque : Cavalier d'effacement du mot de passe Remarque :...
Page 55: Voyants D'état D'unité Remplaçable À Chaud
Voyants d'état d'unité remplaçable à chaud Figure 19. Voyants d'état d'unité remplaçable à chaud Voyant d'activité Voyant d'état Description de l'unité de l'unité Unconfigured Bad Remarque : Unconfigured Bad Unconfigured Good Offline Online ThinkServer MegaRAID SAS Software User Guide...
Page 56: Voyants D'état Du Bloc D'alimentation
Voyants d'état du bloc d'alimentation Figure 20. Voyants d'état du bloc d'alimentation voyant Description Action Etat du réseau Connexion des câbles...
Page 57: Chapitre 4. Mise Sous Tension/Hors Tension Du Serveur
Chapitre 4. Mise sous tension/hors tension du serveur Mise sous tension du serveur Mise hors tension du serveur ATTENTION : Le bouton de mise sous tension du serveur et l'interrupteur du bloc d'alimentation ne coupent pas le courant électrique alimentant l'unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation.
Page 58 Remarques :...
Page 59: Chapitre 5. Configuration Du Serveur
Chapitre 5. Configuration du serveur Utilisation de Setup Utility Démarrage de Setup Utility Affichage des informations dans Setup Utility Interface du programme Setup Utility Remarques :...
Page 60: Menu System Information
Menu System Information System Information System Information Menu Advanced Settings Advanced Settings Advanced Settings Remarques : Enabled Disabled Advanced Settings Processor Settings Memory Settings Advanced Power Settings...
Page 61: Menu Boot Manager
PCI/PCIE Settings SATA Settings USB Settings Serial Settings Wakeup Settings Miscellaneous Settings Menu System Security System Security Remarques : Enabled Disabled System Security Administrator Password User Password Secure Boot TPM/TCM Menu TSM Settings TSM Settings TSM Settings TSM Network Settings User Account Settings Menu Boot Manager Boot Manager...
Page 62: Définition Des Date Et Heure Du Système
Boot Sequence Boot Manager Menu Save & Exit Save & Exit Save & Exit Save & Exit Save Changes and Reset Discard Changes and Exit Load Optimized Defaults Save as User Defaults Restore User Defaults Pure UEFI OS Optimized Defaults Définition des date et heure du système System Information System Date...
Page 63 User password Remarque : Remarques concernant les mots de passe Remarques : Définition, modification et suppression d'un mot de passe System Security Administrator Password User Password Remarque :...
Page 64: Sélection D'une Unité D'amorçage
Sélection d'une unité d'amorçage Remarque : Remarque : Boot Sequence Boot Manager Boot Option #1 Boot Option #5 Configuration de la fonction TPM System Security TPM Settings ➙ TPM Support TPM Support Enabled TPM Security Feature TPM Security Feature Activate TPM Support Disabled TPM Support...
Page 65: Définition D'un Connecteur Ethernet Pour La Gestion Du Système
System Security TPM Settings TPM Security Feature Activate Définition d'un connecteur Ethernet pour la gestion du système TSM Settings TSM Network Settings ➙ TSM NIC Selection Dedicated Port Shared NIC Port Sortie du programme Setup Utility Save & Exit ➙ Save Changes and Reset Save &...
Page 66: Récupération En Cas D'échec D'une Mise À Jour Du Bios
Récupération en cas d'échec d'une mise à jour du BIOS Remarque : Utilisation de la fonction de récupération automatique Utilisation du cavalier de récupération du BIOS...
Page 67: Configuration Raid
Remarque : Remarque : Configuration RAID A propos du RAID...
Page 68 RAID 0 RAID 1 RAID 5 RAID 6...
Page 69: Configuration Du Raid À L'aide Du Programme Lenovo Thinkserver Deployment Manager
RAID 10 RAID 50 Remarque : RAID 60 MegaRAID SAS Software User Guide Configuration du RAID à l'aide du programme Lenovo ThinkServer Deployment Manager...
Page 70: Configuration Du Raid Matériel Sata Ou Sas Avancé
Configuration du RAID matériel SATA ou SAS avancé Remarque : Boot Manager ➙ Adapters and UEFI Drivers MegaRAID SAS Software User Guide Mise à jour du microprogramme...
Page 71: Chapitre 6. Remplacement D'options Matérielles
Chapitre 6. Remplacement d'options matérielles Instructions Précautions...
Page 72 Manipulation des composants sensibles à l'électricité statique Attention : Consignes relatives à la fiabilité du système...
Page 73: Intervention À L'intérieur D'un Serveur Sous Tension
Intervention à l'intérieur d'un serveur sous tension Attention : Retrait du serveur de l'armoire ou extension du serveur à partir de l'armoire Rack Installation Instructions Rack Installation Instructions Retrait du carter du serveur Attention :...
Page 74 Remarque : Remarque : Attention : Figure 21. Retrait du carter du serveur...
Page 75 Attention : Installation, retrait ou remplacement de matériel Remarques : Attention : Retrait et réinstallation des poignées de l'armoire Attention :...
Page 76: Retrait Et Réinstallation De La Chemise De Refroidissement
Figure 22. Retrait des poignées de l'armoire Figure 23. Installation des poignées de l'armoire Retrait et réinstallation de la chemise de refroidissement...
Page 77: Retrait De La Chemise De Refroidissement
Retrait de la chemise de refroidissement Attention : Remarque : Attention : Figure 24. Retrait de la chemise de refroidissement Réinstallation de la chemise de refroidissement Attention : Remarque :...
Page 78: Installation Ou Retrait D'un Module De Mémoire
Remarque : Figure 25. Réinstallation de la chemise de refroidissement Installation ou retrait d'un module de mémoire Remarque : Règles pour l'installation d'un module de mémoire...
Page 80 CPU1 DIMMC1 CPU1 DIMMC2 CPU1 DIMMD1 CPU1 DIMMD2 CPU1 DIMMB2 CPU1 DIMMB1 CPU1 DIMMA2 CPU1 DIMMA1 CPU2 DIMMC1 CPU2 DIMMC2 CPU2 DIMMD1 CPU2 DIMMD2 CPU2 DIMMB2 CPU2 DIMMB1 CPU2 DIMMA2 CPU2 DIMMA1 Figure 26. Emplacements de mémoire sur la carte mère Tableau 1.
Page 81 Ordre d'installation du module de mémoire en mode indépendant Remarques : Tableau 3. Ordre d'installation du module de mémoire en mode indépendant pour des serveurs équipés d'un microprocesseur CPU1 DIMM Tableau 4. Ordre d'installation du module de mémoire en mode indépendant pour des serveurs équipés de deux microprocesseurs CPU1 DIMM CPU2 DIMM...
Page 82 Tableau 6. Ordre d'installation du module de mémoire en mode miroir pour des serveurs équipés de deux microprocesseurs CPU1 DIMM CPU2 DIMM Ordre d'installation du module de mémoire en mode réserve Remarque : Tableau 7. Ordre d'installation du module de mémoire en mode réserve pour des serveurs équipés d'un microprocesseur CPU1 DIMM Tableau 8.
Page 83: Installation D'un Module De Mémoire
Ordre d'installation du module de mémoire en mode synchrone Remarques : Tableau 9. Ordre d'installation du module de mémoire en mode synchrone pour des serveurs équipés d'un microprocesseur CPU1 DIMM Tableau 10. Ordre d'installation du module de mémoire en mode synchrone pour des serveurs équipés de deux microprocesseurs CPU1 DIMM CPU2 DIMM...
Page 84 Figure 27. Ouverture des pattes de retenue des emplacements de mémoire Remarque : Remarque : Figure 28. Installation d'un module de mémoire...
Page 85: Retrait D'un Module De Mémoire
Etape suivante Retrait d'un module de mémoire Attention : Remarque : Figure 29. Retrait d'un module de mémoire...
Page 86: Installation Ou Retrait Du Module Thinkserver System Manager Premium
Etape suivante Installation ou retrait du module ThinkServer System Manager Premium Installation du module TSM Premium Attention : Remarques :...
Page 87 Remarque : Figure 30. Installation du module TSM Premium Etape suivante ThinkServer System Manager User Guide Retrait du module TSM Premium Attention : Remarques :...
Page 88: Installation Ou Retrait Du Thinkserver Trusted Platform Module
Figure 31. Retrait du module TSM Premium Etape suivante Installation ou retrait du ThinkServer Trusted Platform Module Installation du module TPM Attention : Remarques :...
Page 89 Remarque : Figure 32. Installation du module TPM Etape suivante Retrait du module TPM Attention :...
Page 90: Installation Ou Retrait De La Clé De Mise À Niveau Raid 110I
Remarques : Remarque : Figure 33. Retrait du module TPM Etape suivante Installation ou retrait de la clé de mise à niveau RAID 110i...
Page 91: Installation De La Clé Raid 110I
Installation de la clé RAID 110i Attention : Remarque : Remarque : Figure 34. Installation de la clé RAID 110i Etape suivante Retrait de la clé RAID 110i Attention :...
Page 92 Remarques : Remarque : Figure 35. Retrait de la clé RAID 110i Etape suivante Installation ou retrait de Lenovo ThinkServer RAID 500 upgrade key ou Lenovo ThinkServer RAID 520i upgrade key...
Page 93 Remarque : Installation de la clé de mise à niveau RAID 500 ou RAID 520i Attention : Remarque : Remarque :...
Page 94 Remarque : Figure 36. Installation de la clé de mise à niveau RAID Etape suivante MegaRAID SAS Software User Guide Retrait de la clé de mise à niveau RAID 500 ou RAID 520i Attention : Attention : Remarques :...
Page 95: Installation Ou Retrait D'un Module De Mémoire Thunderbolt
Remarque : Figure 37. Retrait de la clé de mise à niveau RAID Etape suivante MegaRAID SAS Software User Guide Installation ou retrait d'un module de mémoire Thunderbolt...
Page 96: Installation Du Module Tmm
Installation du module TMM Attention : Figure 38. Installation du module TMM Retrait du module TMM Attention :...
Page 97: Installation Ou Retrait Du Module Sd
Figure 39. Retrait du module TMM Etape suivante Installation ou retrait du module SD Installation du module SD Attention :...
Page 98 Remarque : Remarque : Figure 40. Installation du module SD Etape suivante...
Page 99 Retrait du module SD Attention : Remarque : Remarque : Figure 41. Retrait du module SD Etape suivante...
Page 100: Installation Ou Retrait Du Thinkserver Raid Super Capacitor Module
Installation ou retrait du ThinkServer RAID Super Capacitor Module Installation du ThinkServer RAID Super Capacitor Module Attention : Remarques : Figure 42. Installation du Super Capacitor Module dans son support.
Page 101 Remarque : Figure 43. Installation du ThinkServer RAID Super Capacitor Module Etape suivante Retrait du ThinkServer RAID Super Capacitor Module Attention : Remarque :...
Page 102: Installation Ou Retrait D'une Carte Pcie
Figure 44. Retrait du ThinkServer RAID Super Capacitor Module Figure 45. Retrait du Super Capacitor Module de son support. Etape suivante Installation ou retrait d'une carte PCIe Remarque :...
Page 103: Installation D'une Carte Pcie
Installation d'une carte PCIe Attention : Remarque :...
Page 104 Figure 46. Ouverture du loquet de la carte PCIe Remarque :...
Page 105 Figure 47. Retrait d'un support de logement pour carte PCIe Remarque : Figure 48. Installation d'une carte PCIe...
Page 106: Retrait D'une Carte Pcie
Figure 49. Pivotement du loquet de la carte en position fermée Etape suivante Retrait d'une carte PCIe Attention :...
Page 107: Installation Ou Retrait Du Module Optique
Figure 50. Pivotement du loquet de la carte en position ouverte Remarque : Figure 51. Retrait de la carte PCIe Etape suivante Installation ou retrait du module optique...
Page 108: Installation Du Module Optique
Remarque : Installation du module optique Attention : Remarques : Figure 52. Installation du module optique...
Page 109: Retrait Du Module Optique
Figure 53. Pivotement de la poignée du module optique en position fermée Etape suivante Retrait du module optique Attention : Remarque :...
Page 110 Figure 54. Pivotement de la poignée du module optique Figure 55. Retrait du module optique Etape suivante...
Page 111: Installation Ou Retrait Du Commutateur De Détection D'intrusion
Installation ou retrait du commutateur de détection d'intrusion Installation du commutateur de détection d'intrusion Attention : Remarque : Figure 56. Installation du commutateur de détection d'intrusion...
Page 112: Retrait Du Commutateur De Détection D'intrusion
Etape suivante Retrait du commutateur de détection d'intrusion Attention : Remarques :...
Page 113: Installation Ou Remplacement Du Dissipateur Thermique
Figure 57. Retrait du commutateur de détection d'intrusion Etape suivante Installation ou remplacement du dissipateur thermique Attention : ATTENTION : Le dissipateur thermique peut être très chaud. Mettez le serveur hors tension et patientez plusieurs minutes pour le laisser refroidir avant de retirer le carter. Remarque :...
Page 114 Remarque : Figure 58. Retrait du dissipateur thermique Remarques :...
Page 115: Installation Ou Remplacement Du Microprocesseur
Figure 59. Installation des vis de fixation du dissipateur thermique Etape suivante Installation ou remplacement du microprocesseur Installation du deuxième microprocesseur Attention :...
Page 116 ATTENTION : Les dissipateurs thermiques et les microprocesseurs peuvent être très chauds. Mettez le serveur hors tension et patientez plusieurs minutes pour le laisser refroidir avant de retirer le carter. Remarques : Remarque : Figure 60. Ouverture des poignées...
Page 117 Remarque : Figure 61. Ouverture du système de retenue du microprocesseur Figure 62. Ne touchez pas les broches.
Page 118 Remarque : Figure 63. Installation du microprocesseur Remarque : Figure 64. Retrait du couvercle du connecteur du microprocesseur...
Page 119: Remplacement Du Microprocesseur
Remarque : Figure 65. Fixation du microprocesseur dans le connecteur Etape suivante Remplacement du microprocesseur Attention : ATTENTION : Le dissipateur thermique et le microprocesseur peuvent être très chauds. Mettez le serveur hors tension et patientez plusieurs minutes pour le laisser refroidir avant de retirer le carter.
Page 120 Remarques : Remarque : Figure 66. Ouverture des poignées...
Page 121 Figure 67. Ouverture du système de retenue du microprocesseur Remarques : Figure 68. Retrait du microprocesseur...
Page 122 Figure 69. Ne touchez pas les broches. Remarque : Figure 70. Installation du microprocesseur...
Page 123 Remarque : Figure 71. Fixation du microprocesseur dans le connecteur Remarques : Figure 72. Application de la pâte thermoconductrice sur le dessus du microprocesseur...
Page 124: Installation Ou Remplacement D'un Bloc D'alimentation De Secours Remplaçable À Chaud
Etape suivante Installation ou remplacement d'un bloc d'alimentation de secours remplaçable à chaud ATTENTION : Composants amovibles dangereux. N’approchez pas vos doigts ou toute autre partie du corps de l’appareil. ATTENTION : Ne retirez jamais le cache d’un bloc d’alimentation ou d’un autre composant portant l’étiquette suivante.
Page 125: Installation D'un Bloc D'alimentation De Secours Remplaçable À Chaud
Installation d'un bloc d'alimentation de secours remplaçable à chaud Attention : Figure 73. Retrait du blindage de protection de la baie du bloc d'alimentation...
Page 126: Remplacement D'un Bloc D'alimentation De Secours Remplaçable À Chaud
Figure 74. Installation d'un bloc d'alimentation de secours remplaçable à chaud Remplacement d'un bloc d'alimentation de secours remplaçable à chaud Attention : Remarque :...
Page 127: Installation Ou Remplacement D'une Unité De Disque Dur Remplaçable À Chaud
Remarque : Figure 75. Retrait d'un bloc d'alimentation de secours remplaçable à chaud Installation ou remplacement d'une unité de disque dur remplaçable à chaud Attention :...
Page 128 Attention : Remarques : Figure 76. Ouverture de la poignée d'une unité de disque dur Figure 77. Ouverture de la poignée d'un plateau factice d'unité de disque dur...
Page 129 Figure 78. Retrait de l'unité de disque dur remplaçable à chaud ou du plateau factice Remarque : Figure 79. Installation de l'unité de disque dur remplaçable à chaud...
Page 130 Etape suivante Installation ou remplacement d'une unité de stockage remplaçable facilement Attention : Attention : Remarques :...
Page 131 Figure 80. Ouverture de la poignée de l'unité remplaçable facilement ou du plateau factice Figure 81. Retrait de l'unité remplaçable facilement ou du plateau factice...
Page 132 Figure 82. Retrait de l'unité du plateau d'unité Figure 83. Installation de l'unité sur le plateau d'unité...
Page 133: Installation Ou Remplacement D'une Unité 2,5 Pouces
Figure 84. Installation de l'unité remplaçable facilement Etape suivante Installation ou remplacement d'une unité 2,5 pouces Attention :...
Page 134: Installation D'un Disque 2,5 Pouces Sur Une Baie D'unité De Disque Dur 3,5 Pouces
Remarques : Installation d'un disque 2,5 pouces sur une baie d'unité de disque dur 3,5 pouces Attention : Remarque : Figure 85. Ouverture de la poignée du plateau factice d'unité de disque dur...
Page 135 Figure 86. Retrait du plateau factice d'unité de disque dur Remarque : Figure 87. Placement de l'unité 2,5 pouces dans l'adaptateur de disque...
Page 136 Figure 88. Serrage des vis pour fixer l'unité 2,5 pouces sur l'adaptateur de disque Figure 89. Installation des vis de fixation de l'adaptateur de disque et de l'unité 2,5 pouces dans le support...
Page 137 Figure 90. Installation du système de retenue avec le disque 2,5 pouces Etape suivante Remplacement d'un disque 2,5 pouces installé sur une baie d'unité de disque dur 3,5 pouces Attention :...
Page 138 Figure 91. Ouverture de la poignée du système de retenue de l'unité de 3,5 pouces Figure 92. Retrait du système de retenue avec le disque 2,5 pouces...
Page 139 Figure 93. Retrait des vis qui maintiennent en place le disque 2,5 pouces et l'adaptateur de disque Figure 94. Retrait des deux vis qui fixent l'unité de disque 2,5 pouces...
Page 140: Installation Ou Remplacement De L'unité De Disque Optique
Figure 95. Retrait de l'unité 2,5 pouces de l'adaptateur de l'unité Etape suivante Installation ou remplacement de l'unité de disque optique Attention : ATTENTION : Si des produits laser (tels que des unités de CD, des unités de DVD, des appareils à fibres optiques ou des émetteurs) sont installés, lisez les informations suivantes : •...
Page 141 DANGER Certains produits à laser contiennent une diode à laser intégrée de classe 3A ou 3B. Prenez connaissance des informations suivantes : Rayonnement laser lorsque la souris est démontée. Evitez toute exposition directe au rayon laser. Evitez de regarder fixement le faisceau ou de l'observer à l'aide d'instruments optiques. Remarques : Figure 96.
Page 142 Figure 97. Installation de l'unité de disque optique Figure 98. Branchement du connecteur sur l'arrière du disque optique...
Page 143: Connexion D'une Unité De Bande Externe
Etape suivante Connexion d'une unité de bande externe Attention : Remarques : Figure 99. Connexion de l'unité de bande externe Remplacement du fond de panier d'unité de disque dur remplaçable à chaud Attention :...
Page 144 Remarques : Figure 100. Retrait du fond de panier d'unité de disque dur remplaçable à chaud...
Page 145: Remplacement Du Module D'unité Remplaçable Facilement
Remarque : Figure 101. Installation du fond de panier d'unité de disque dur remplaçable à chaud Etape suivante Remplacement du module d'unité remplaçable facilement Attention : Remarques :...
Page 146 Figure 102. Retrait du module d'unité remplaçable facilement Remarque :...
Page 147: Remplacement Du Ventilateur Système
Figure 103. Installation du module d'unité remplaçable facilement Etape suivante Remplacement du ventilateur système Attention : ATTENTION : Composants amovibles dangereux. N’approchez pas vos doigts ou toute autre partie du corps de l’appareil.
Page 148 Remarque : Figure 104. Retrait du ventilateur système...
Page 149: Remplacement De La Carte Mère Du Panneau Frontal
Figure 105. Installation du ventilateur système Etape suivante Remplacement de la carte mère du panneau frontal Attention : Remarques :...
Page 150 Figure 106. Retrait de la carte mère du panneau frontal Remarque :...
Page 151: Remplacement Du Module Vga Et Usb Frontal
Figure 107. Installation de la carte mère du panneau frontal Etape suivante Remplacement du module VGA et USB frontal Attention :...
Page 152 Figure 108. Retrait du module VGA et USB frontal...
Page 153: Remplacement De La Carte Adaptatrice De Connexion
Figure 109. Installation du module VGA et USB frontal Etape suivante Remplacement de la carte adaptatrice de connexion Attention : Remarque :...
Page 154 Figure 110. Retrait de la carte adaptatrice de connexion Figure 111. Retrait de la carte adaptatrice de connexion...
Page 155: Remplacement De La Batterie À Pile Cellulaire
Figure 112. Installation de la carte adaptatrice de connexion Figure 113. Installation de la carte adaptatrice de connexion Etape suivante Remplacement de la batterie à pile cellulaire Attention :...
Page 156 DANGER Danger d'explosion en cas de remplacement incorrect de la pile. Remplacez la pile cellulaire au lithium usagée par une pile de type identique ou de type équivalent selon les recommandations du fabricant. La pile contient du lithium et peut exploser en cas de mauvaise utilisation, de mauvaise manipulation ou de mise au rebut inappropriée.
Page 157: Pour Les Techniciens De Maintenance Uniquement : Remplacement De La Carte Mère
Figure 114. Retirer la batterie à pile cellulaire Figure 115. Installer la batterie à pile cellulaire Etape suivante Remarque : Pour les techniciens de maintenance uniquement : remplacement de la carte mère Attention : ATTENTION : Composants amovibles dangereux. N’approchez pas vos doigts ou toute autre partie du corps de l’appareil.
Page 158 ATTENTION : Les dissipateurs thermiques et les microprocesseurs peuvent être très chauds. Mettez le serveur hors tension et patientez plusieurs minutes pour le laisser refroidir avant de retirer le carter. Remarque :...
Page 159 Remarque : Figure 116. Retrait de la carte mère...
Page 160 Figure 117. Installation de la carte mère Remarque : Remarques : Figure 118. Application de la pâte thermoconductrice sur le dessus du microprocesseur...
Page 161 Remarque : Figure 119. Fixation du système de retenue du microprocesseur...
Page 162: Fin Du Remplacement De Composants
Figure 120. Installation du couvercle du connecteur du microprocesseur Etape suivante Fin du remplacement de composants Réinstallation du carter du serveur et branchement des câbles Attention : Attention :...
Page 163 Remarque : Figure 121. Installation du carter du serveur Rack Installation Instructions Attention :...
Page 164 Remarque : Mise à jour de la configuration du serveur...
Page 165: Chapitre 7. Dépannage Et Diagnostics
Chapitre 7. Dépannage et diagnostics Procédure de dépannage Affichage des voyants d'état et de diagnostic...
Page 166 Affichage du journal des événements du système ThinkServer System Manager User Guide Tableaux de base d'identification et de dépannage Incidents liés au programme Lenovo ThinkServer Deployment Manager Remarque : Symptôme Action Incidents liés à l'unité de disque optique Remarques :...
Page 167 Symptôme Action...
Page 168 Incidents liés à l'unité de stockage Remarques : Symptôme Action Incidents liés aux modules de mémoire...
Page 169: Incidents Liés Au Clavier, À La Souris Et Au Périphérique Usb
Remarques : Symptôme Action Incidents liés au clavier, à la souris et au périphérique USB Action Symptôme...
Page 170 Symptôme Action...
Page 171: Chapitre 8. Assistance Technique
Chapitre 8. Assistance technique Sources d'informations Utilisation de la documentation Site Web ThinkServer Site Web du support Lenovo...
Page 172: Aide Et Support
Aide et support Avant d'appeler Demande d'assistance Détermination des incidents Réparation matérielle Gestion de modification technique...
Page 173 Utilisation d'autres services Warranty Achat de services supplémentaires...
Page 175: Annexe A. Remarques
Annexe A. Remarques Lenovo (United States), Inc. 1009 Think Place - Building One Morrisville, NC 27560 U.S.A. Attention: Lenovo Director of Licensing...
Page 176 Marques Remarques importantes...
Page 177: Informations Sur Le Recyclage
Informations sur le recyclage Recyclage ou mise au rebut des piles et batteries Informations sur le recyclage des piles et batteries pour les Etats-Unis et le Canada Informations sur le recyclage des piles et batteries pour l'Union européenne Remarque :...
Page 178: Dispositions Relatives Aux Batteries Contenant Du Perchlorate
Mise au rebut des batteries au lithium et des blocs de batterie des produits Lenovo Mise au rebut des blocs de batterie des produits Lenovo Dispositions relatives aux batteries contenant du perchlorate Informations sur le recyclage pour le Brésil Declarações de Reciclagem no Brasil...
Page 179: Contamination Particulaire
Contamination particulaire Attention : Tableau 11. Limites pour les particules et les gaz Contaminant Limites Method of Testing General Ventilation Air-Cleaning Devices for Removal Efficiency by Particle Size Environmental conditions for process measurement and control systems: Airborne contaminants Informations DEEE importantes...
Page 180: Directive Rohs (Restriction Of Hazardous Substances)
Informations sur les DEEE pour la Hongrie Directive RoHS (Restriction of Hazardous Substances)
Page 181 Directive RoHS pour la Chine Directive RoHS pour la Turquie...
Page 182 Directive RoHS pour l'Inde Directive RoHS pour l'Union européenne Directive RoHS pour l'Ukraine...
Page 183 Déclaration BSMI RoHS pour Taïwan Directive allemande concernant la luminosité...
Page 184: Bruits Radioélectriques
Avis de classification pour l'exportation Bruits radioélectriques Recommandation de la Federal Communications Commission (FCC) [Etats-Unis] Avis de conformité d'Industrie Canada Avis d'agrément (Royaume-Uni) Directive de l'Union européenne relative à la conformité électromagnétique...
Page 185 Avertissement : Avis de conformité à la réglementation pour la classe A (Allemagne) Deutschsprachiger EU Hinweis: Hinweis für Geräte der Klasse A EU Richtlinie zur Elektromagnetischen Verträglichkeit Deutschland: Einhaltung des Gesetzes über die elektromagnetische Verträglichkeit von Betriebsmittein Zulassungsbescheinigung laut dem Deutschen Gesetz über die elektromagnetische Verträglichkeit von Betriebsmitteln, EMVG vom 20.
Page 186: Marque De Conformité Pour L'eurasie
Avis de conformité à la règlementation pour la classe A (Taïwan) Avis de conformité de l'intégrité de l'interférence électromagnétique (EMI) pour la classe A en Russie Taïwan - Informations de maintenance pour les produits Lenovo Marque de conformité pour l'Eurasie...
Page 187 Déclaration relative à la consommation électrique en conformité à la directive EITA sur les phénomènes harmoniques (Japon) Avis de conformité à la directive JEITA sur les phénomènes harmoniques pour les produits dont l'intensité est inférieure ou égale à 20 A par phase Informations sur les modèles ENERGY STAR...
Page 189 Index...

Ce manuel est également adapté pour:

Thinkserver rd550 70cv Thinkserver rd550 70cw Thinkserver rd550 70cx Thinkserver rd550 70cy Thinkserver rd550 70r3 Thinkserver rd550 70r4 ... Afficher tout

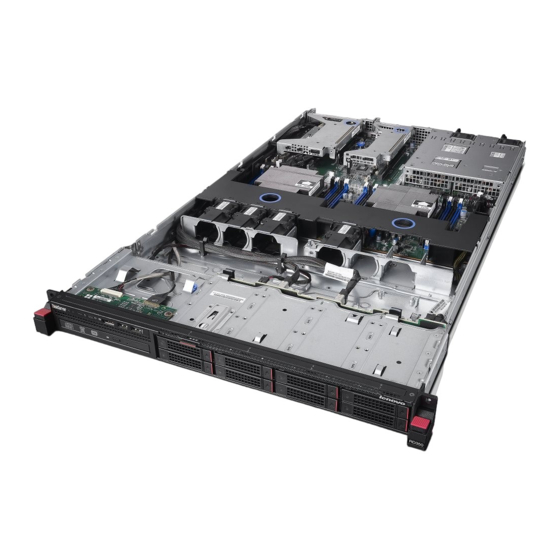

Lenovo ThinkServer RD350 Guide D'utilisation Et De Maintenance Du Matériel

Chapitre 1. Informations Générales

Chapitre 2. Feuille de Route pour la Configuration du Serveur

Chapitre 3. Présentation du Produit

Chapitre 4. Mise Sous Tension/Hors Tension du Serveur

Chapitre 5. Configuration du Serveur

Chapitre 6. Remplacement D'options Matérielles

Chapitre 7. Dépannage et Diagnostics

Chapitre 8. Assistance Technique

Annexe A. Remarques

Liens rapides

Manuels Connexes pour Lenovo ThinkServer RD350

Sommaire des Matières pour Lenovo ThinkServer RD350

Ce manuel est également adapté pour:

Table des Matières
