2. Préparez votre serveur. Voir « Retrait du serveur de l'armoire ou extension du serveur à partir de
l'armoire » à la page 55.
3. Retirez le carter du serveur. Voir « Retrait du carter du serveur » à la page 56.
4. Retirez la chemise de refroidissement. Voir « Retrait et réinstallation de la chemise de refroidissement » à
la page 59.
5. Repérez le dissipateur thermique que vous souhaitez remplacer ou l'emplacement dédié à l'installation
du second dissipateur thermique. Voir « Composants du serveur » à la page 23.
6. Si vous remplacez un dissipateur thermique, retirez les quatre vis qui fixent le dissipateur thermique sur
la carte mère. Pour éviter d'endommager la carte mère, il est recommandé de retirer les quatre vis de la
carte mère avec précaution en suivant la procédure ci-après.
1
a. Desserrez la vis
complètement.
b. Desserrez la vis 2
complètement.
Remarque : Les quatre vis sont intégrées au dissipateur thermique. Ne tentez pas de retirer les quatre
vis du dissipateur thermique.

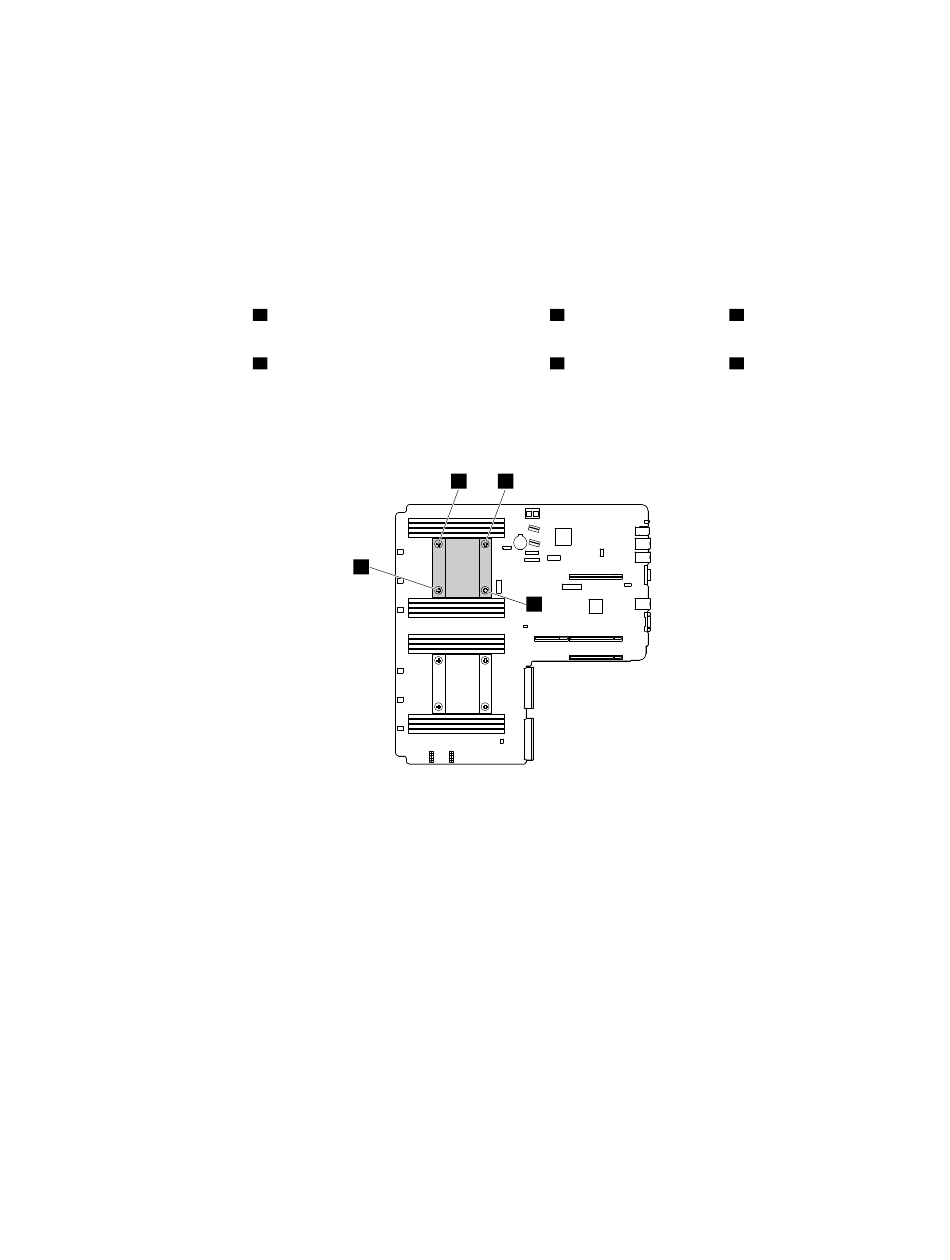

Figure 58. Retrait du dissipateur thermique
7. Tordez légèrement le dissipateur thermique pour le libérer du microprocesseur et retirez-le de la carte
mère.
8. Mettez l'ancien dissipateur thermique de côté. Mettez l'emballage antistatique contenant le nouveau
dissipateur thermique en contact avec une zone extérieure non peinte du serveur. Déballez le nouveau
dissipateur thermique.
Remarques :
• Si vous remplacez un dissipateur thermique, utilisez le tampon de nettoyage normalement fourni avec
le nouveau dissipateur thermique pour essuyer la pâte thermoconductrice au-dessus du
microprocesseur avant d'installer le dissipateur thermique. Jetez le tampon lorsque toute la pâte est
retirée sur le microprocesseur.
• Lors de la manipulation du nouveau dissipateur thermique, ne touchez pas à la pâte thermique
appliquée à sa base.
9. Retirez tout élément protégeant la pâte thermique en dessous du nouveau dissipateur thermique. Placez
ensuite le nouveau dissipateur thermique sur la carte mère de façon à ce que ses quatre vis soient
alignées sur les montants correspondants de la carte mère.
, ensuite, retirez complètement la vis
, ensuite, retirez complètement la vis
4
3
, puis retournez la vis
4 , puis retournez la vis
1 2
3
.
Chapitre 6
1
et enfin retirez-la
2 et enfin retirez-la
Remplacement d'options matérielles
95
