Системы управления и функции

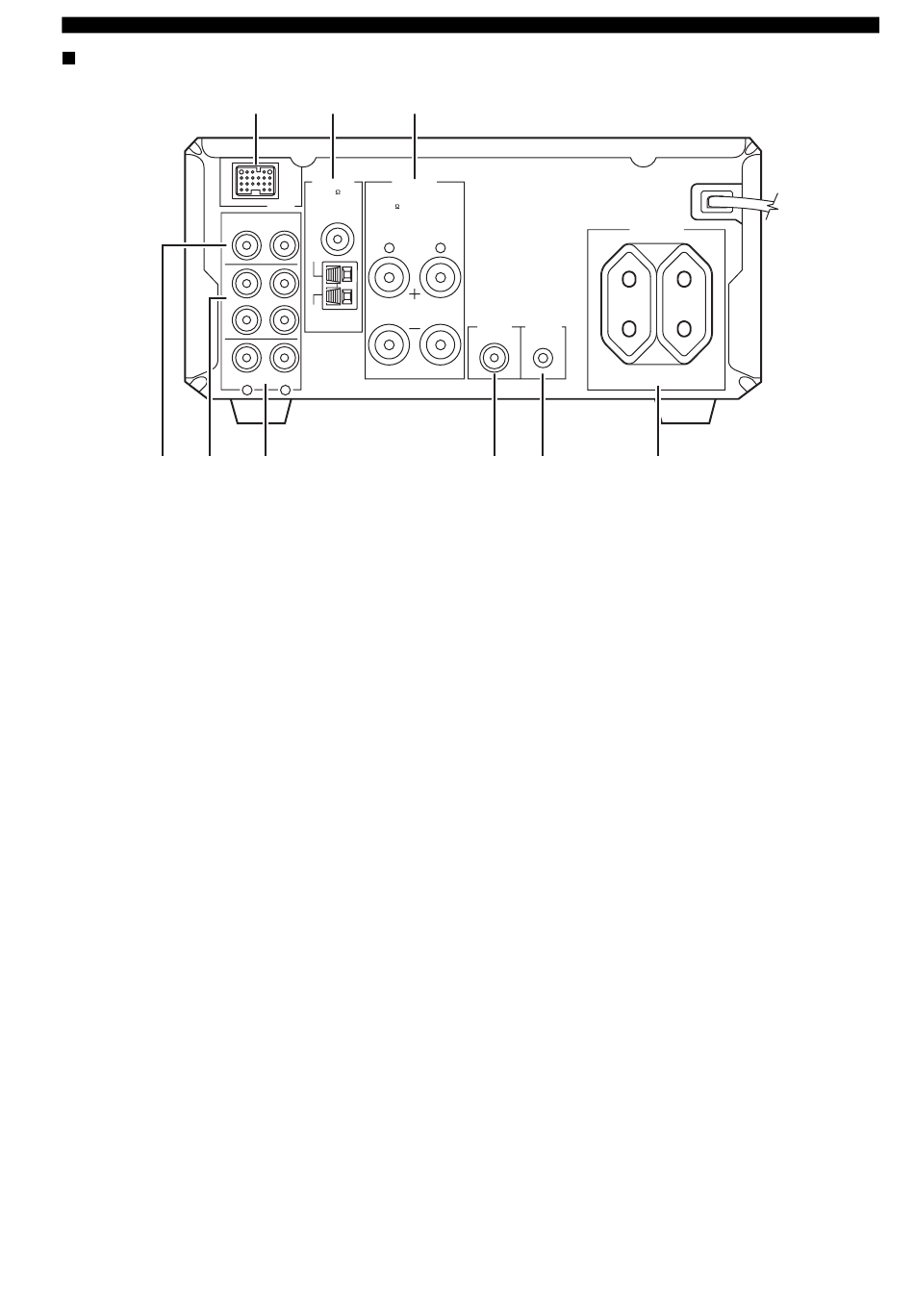

Задняя панель
IN
OUT
4 5
1 Терминал DOCK
Выберите для подключения универсального дока
YAMAHA для iPod (например, YDS-10,
продающийся отдельно), к которому можно
подключить iPod (смотрите стр. 17).
2 Терминалы антенн
Для информации по подключению, смотрите
стр. 15.
3 Терминалы колонок
Для информации по подключению, смотрите
стр. 13.
4 Гнезда DVD/CD
Для информации по подключению, смотрите
стр. 12.
5 Гнезда TAPE/MD IN/OUT
Для информации по подключению, смотрите
стр. 16.
4
Ru
1 2 3
ANTENNA
SPEAKERS
75
UNBAL.
DOCK 6 MIN / SPEAKER
DVD/CD FM
R
GND
TAPE/MD
AM
AUX
R L
6
(Модель для Европы)
L
SUBWOOFER TO DVD-E810
OUT
7 8
6 Гнезда AUX
Используются для подключения внешних
компонентов.
7 Гнездо SUBWOOFER OUT
Используется для подключения сабвуфера.
8 Гнездо системного соединителя
(TO DVD-E810)
Для информации по подключению, смотрите
стр. 12.
9 AC OUTLET(S)
Для информации по подключению, смотрите
стр. 18.
MAINS
AC OUTLETS
SWITCHED
100W MAX. TOTAL
