3.5.6.5 Réalisation de réseaux PROFIBUS DP redondants
PROFIBUS DP redondant
L'automate programmable à haute disponibilité S7-400H possède une interface maître
PROFIBUS DP sur chaque CPU pour la connexion à PROFIBUS DP. En présence de
périphérie décentralisée commutée, la connexion au périphérique s'effectue au moyen de
deux coupleurs de type IM 153-2.
Possibilités de réalisation : les solutions de communication à haute disponibilité suivantes
sont réalisables à l'aide de PROFIBUS DP :
•
PROFIBUS DP rédondant sous forme de réseau électrique
•
réseau optique redondant avec OLM, topologie linéaire, en anneau et en étoile
Exemple de PROFIBUS DP redondant

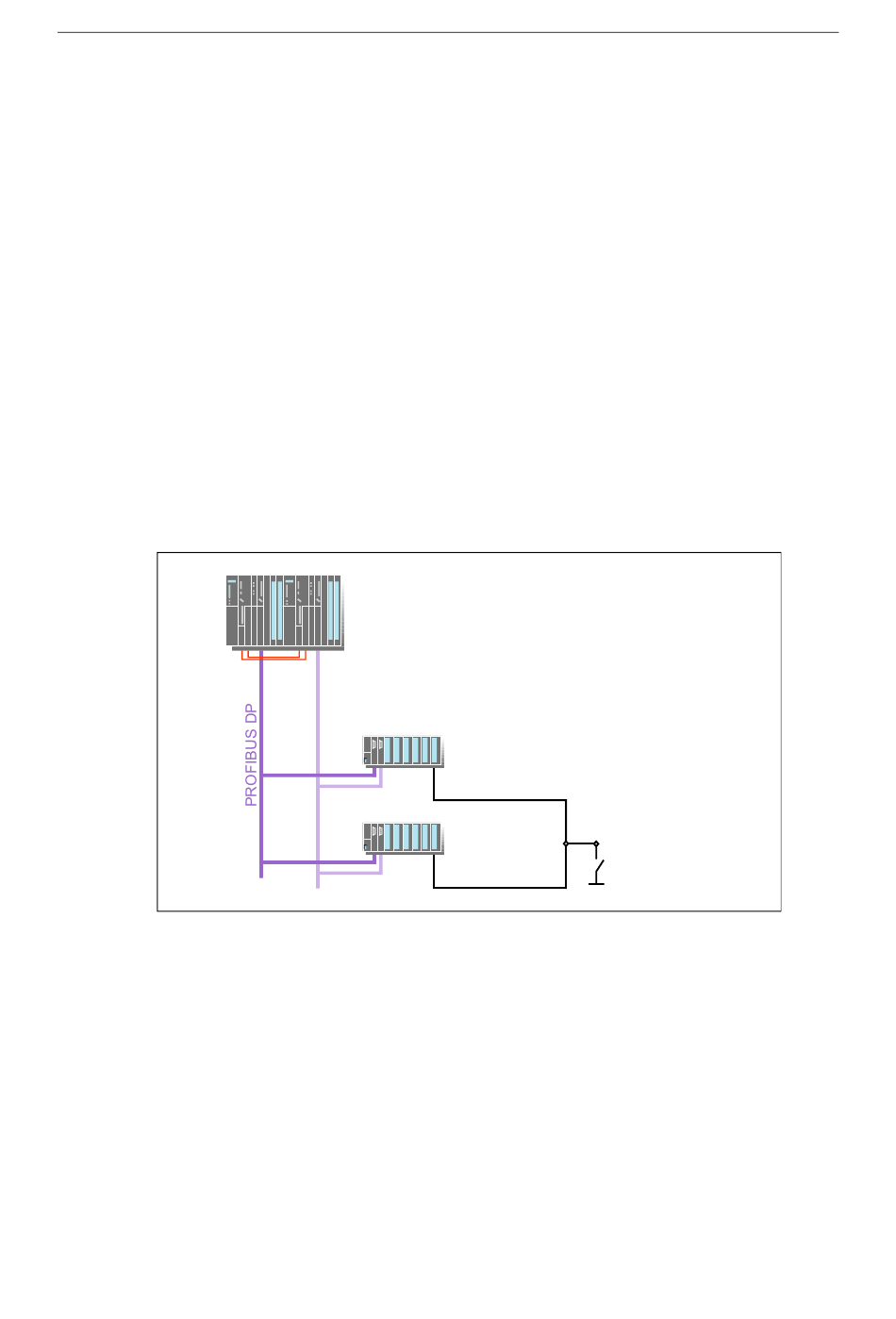

La figure ci-dessous présente un réseau électrique avec PROFIBUS DP redondant.
En cas de défaillance de la liaison bus PROFIBUS DP active, la liaison bus redondante
assure la communication entre le capteur et le système à haute disponibilité.
Informations complémentaires
•
Manuel de fonctions Process Control System PCS 7; Systèmes de conduite de
process à haute disponibilité
Process Control System PCS 7 - Système d'ingénierie
A5E00164235-02
Système d'automatisation AS 414H/AS 417H
Interface maître PROFIBUS DP
de la CPU H respective
Périphérie commutée à deux voies
ET 200M, composée de
2 x IM 153-2 und 2 x SM
ET 200M
ET 200M
Planification de l'ingénierie
Module d'entrées/sorties
redondant
Capteur
3-47
