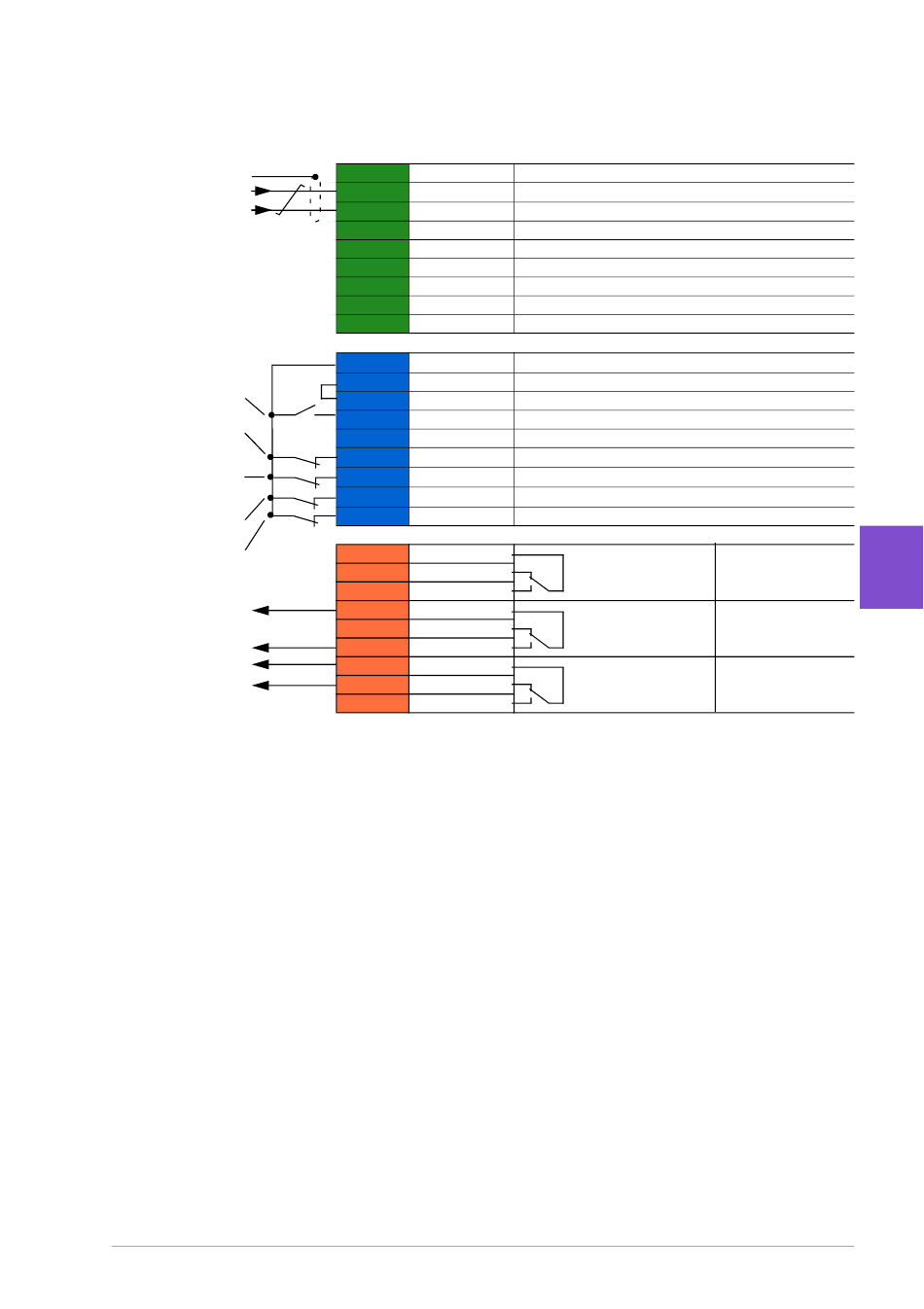

Schéma de câblage
Signal de référence
+
-
de vitesse 0 à
10 Vc.c.
Signal de
marche/arrêt
Sécurité frigistat
Sécurité pression
statique élevée
(surpression)
Sécurité détection
de fumée dans
l'air introduit
Marche forcée
alarme incendie
Retour de marche
Retour de défaut
X1 Tension de référence et entrées/sorties analogiques
1 SCR
2 AI1
3 AGND
4 +10V
5 AI2
6 AGND
7 AO1
8 AO2
9 AGND
X2 & X3 Sortie de tension auxiliaire et entrées logiques programmables
10 +24V
11 DGND
12 DCOM
13 DI1
14 DI2
15 DI3
16 DI4
17 DI5
18 DI6
X6, X7, X8 Sorties relais
19 RO1C
20 RO1A
21 RO1B
22 RO2C
23 RO2A
24 RO2B
25 RO3C
26 RO3A
27 RO3B
Blindage du câble des signaux (SCReen)
Référence vitesse/fréquence de sortie : 0...10 :V
Commun circuit entrée analogique
Tension de référence +10 Vc.c.
Retour actif : 0...20 mA
Commun circuit entrée analogique
Fréquence de sortie : 0 ... 10 V
Courant moteur : 0...20 mA
Commun circuit sortie analogique
Sortie de tension auxiliaire +24 Vc.c., maxi 250 mA
Commun sortie tension auxiliaire
Commun toutes entrées logiques
Arrêt (0) / Démarrage (1)
Non configurée
Verrouillage de démarrage 1 (1 = démarr. autorisé)
Verrou démarr. 1 (1 = démarr. autorisé)
Verrou démarr. 2 (1 = démarr. autorisé)
Marche forcée
Cmde registres
250 Vc.a. / 30 Vc.c.
2 A
En marche
250 Vc.a. / 30 Vc.c.
2 A
Défaut (-1)
250 Vc.a. / 30 Vc.c.
2 A
Fonctions 107
1
2
3
4
5
Registre 6
d'excitation
19 raccordé à 21
En marche
22 raccordé à 24
7
Défaut/sans défaut
25 raccordé à 26
8
9
10
11
12
13
14
