2.

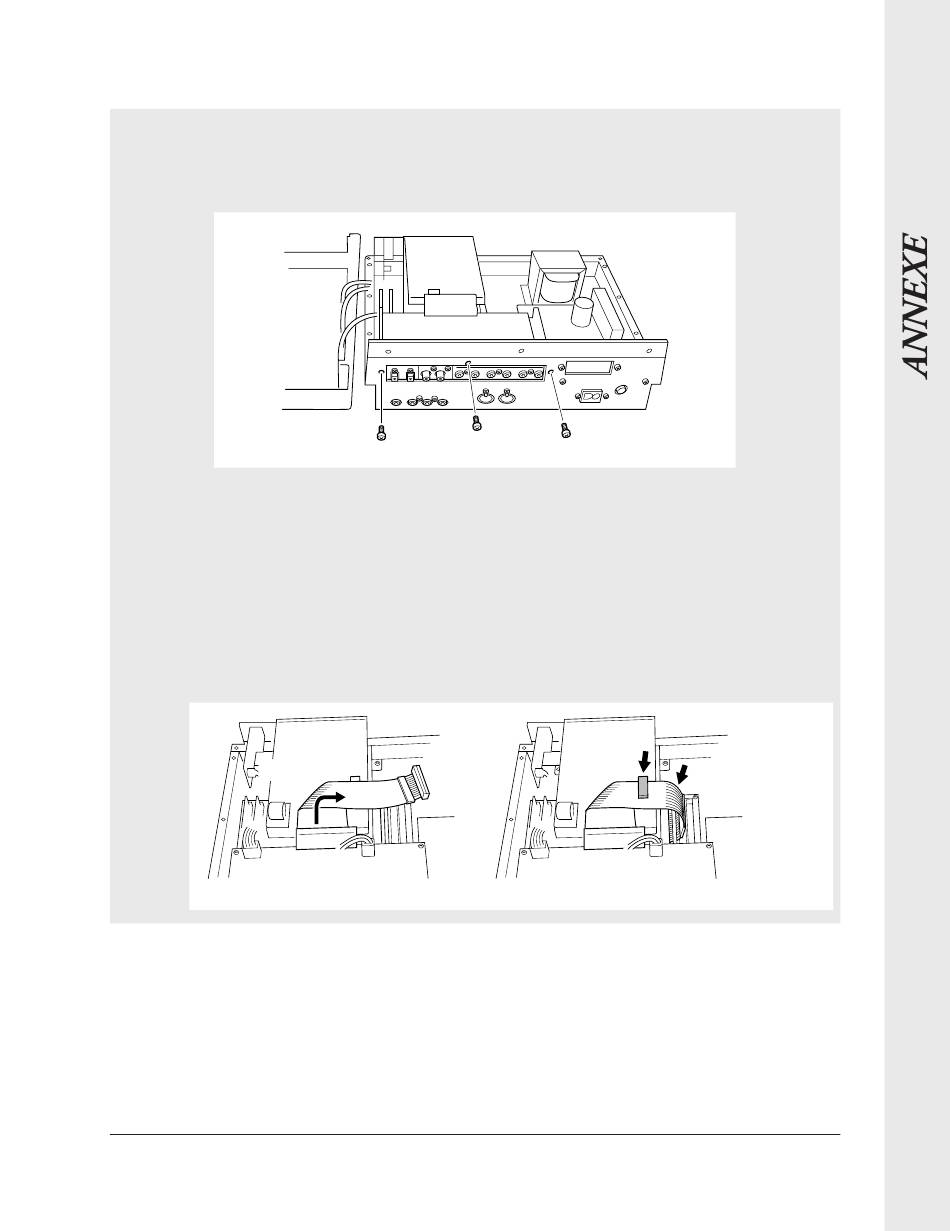

Attachez la carte AIEB1 au châssis du SU700.
Maintenez la carte de sorte qu'elle soit alignée avec l'orifice d'expansion sur le panneau ar-
rière (couvert précédemment par le cache). Fixez la carte au panneau arrière à l'aide des trois
vis retirées à l'étape 1.
3.
Agencez le câble plat de sorte qu'il passe par l'attache verticale du lecteur de disquette et
connectez l'extrémité de ce câble au connecteur noir à 40 broches (connecteur « CN4 »)
situé à côté du lecteur de disquette.
Tirez le câble vers l'avant du SU700, puis pliez-le en format un angle de 90° vers la gauche et
passez-le dans l'attache verticale en plastique située sur le côté supérieur gauche du lecteur de
disquette (vu de l'avant du SU700). Connectez l'extrémité du câble au connecteur noir à 40
broches (connecteur « CN4 ») de la carte. Les connecteurs comportent une encoche destinée
à assurer une connexion correcte et sans problème.
Pliez doucement le câble, en veillant à ce que le pli forme une boucle. N'essayez en aucun
cas de plier le câble plat afin d'obtenir un pli net, car cela risquerait d'endommager les fils à
l'intérieur du câble.
Pliez le câble.
(vue depuis le panneau arrière du SU700)
Installation des options du SU700
(vue depuis le panneau
arrière du SU700)
Glissez le câble dans
l'attache et raccordez son
extrémité au connecteur à
40 broches.
(vue depuis le panneau arrière du SU700)
321
