2. Ouverture et fermeture du boîtier du SU700
Avant de pouvoir installer une des options, il vous faut ouvrir le boîtier du SU700 en soule-
vant et en retournant son couvercle supérieur. Une fois l'option installée, il convient bien sûr
de remettre le couvercle supérieur en place.
Dépose du couvercle
1.
Assurez-vous que vous disposez des éléments suivants avant d'entamer l'opération.
π le SU700
π la ou les options à installer
π un tournevis Philips (disposant de préférence d'un tête magnétisée)
π une surface de travail propre et stable (établi, table, ...)
π une serviette – ou un morceau de tissu doux – destinée à couvrir – et protéger – la surface
de travail et à éviter un endommagement du SU700
2.
Assurez-vous que l'interrupteur d'alimentation POWER du SU700 est placé sur la position
« OFF » et que tous les câbles ont été déconnectés des bornes et connecteurs externes du
SU700.
3.

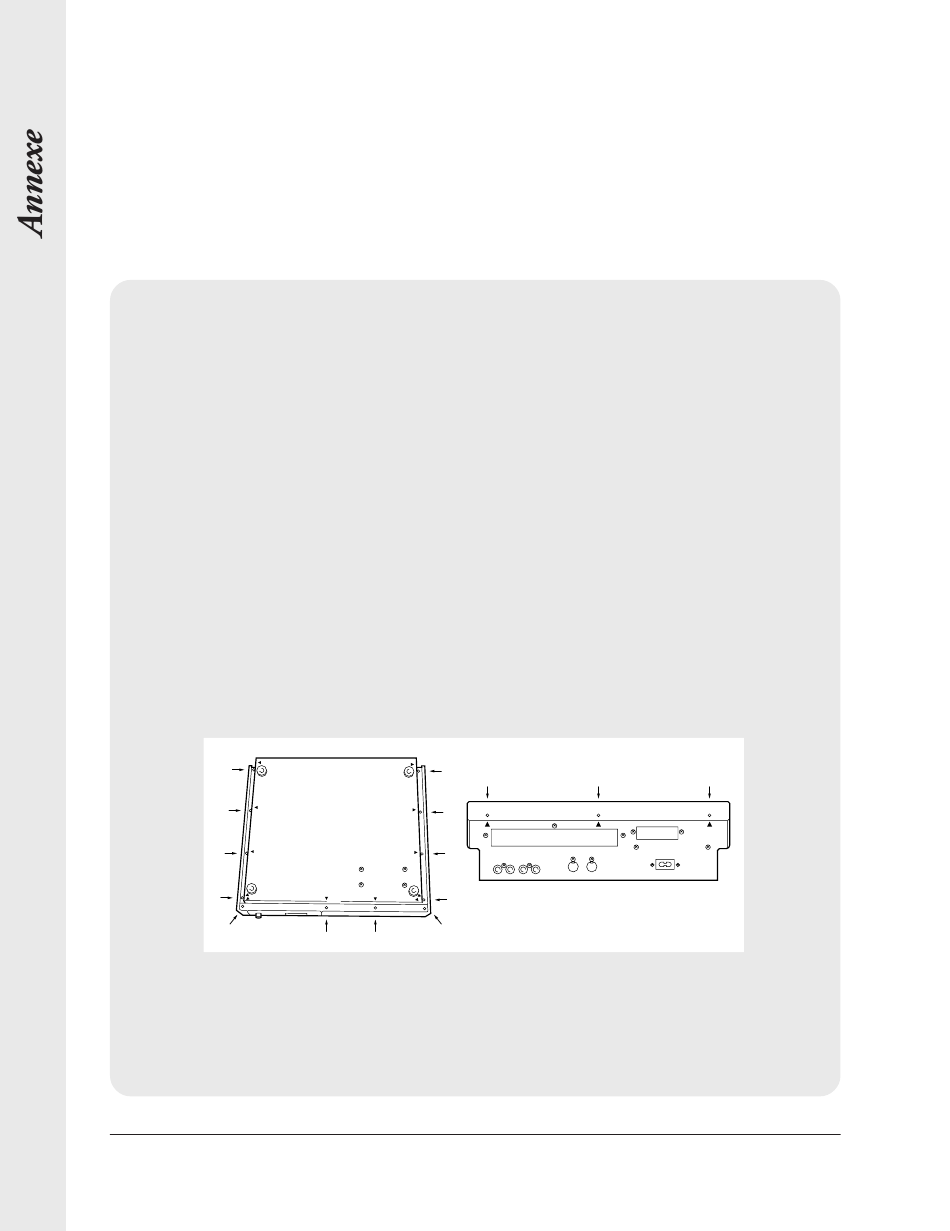

Retirez les 15 vis maintenant en place le couvercle supérieur du SU700 (12 vis situées sur le
périmètre du panneau inférieur et 3 vis plus petites situées sur la tranche arrière du panneau
supérieur). L'emplacement de chaque vis est repéré sur l'appareil par une flèche.
Retournez le SU700 (panneau supérieur orienté vers la surface de travail) et déposez-le déli-
catement sur la serviette couvrant la surface de travail. Retirez les 12 vis situées sur le périmè-
tre du panneau inférieur à l'aide du tournevis. Retournez à nouveau le SU700 (en position
normale), faites-le pivoter de 180° et retirez les 3 vis situées le long de la tranche arrière du
panneau supérieur.
Veillez à ne perdre aucune des vis de montage du SU700. Pour faciliter l'installation, veuillez
conserver séparément les 12 vis du panneau inférieur et les 3 vis de taille plus petite du pan-
neau supérieur.
