Raccordement d'un périphérique
En utilisant le câble de connexion PC fourni « SCU-20 » ou un autre câble optionnel, l'émetteur-
récepteur peut être connecté à un ordinateur personnel comme un port COM pour les opérations
suivantes :
• Transfert des données de position GPS et importation des informations cartographiques dans le
logiciel de l'ordinateur
• Mise à niveau du microprogramme de l'émetteur-récepteur
• Communication par paquets

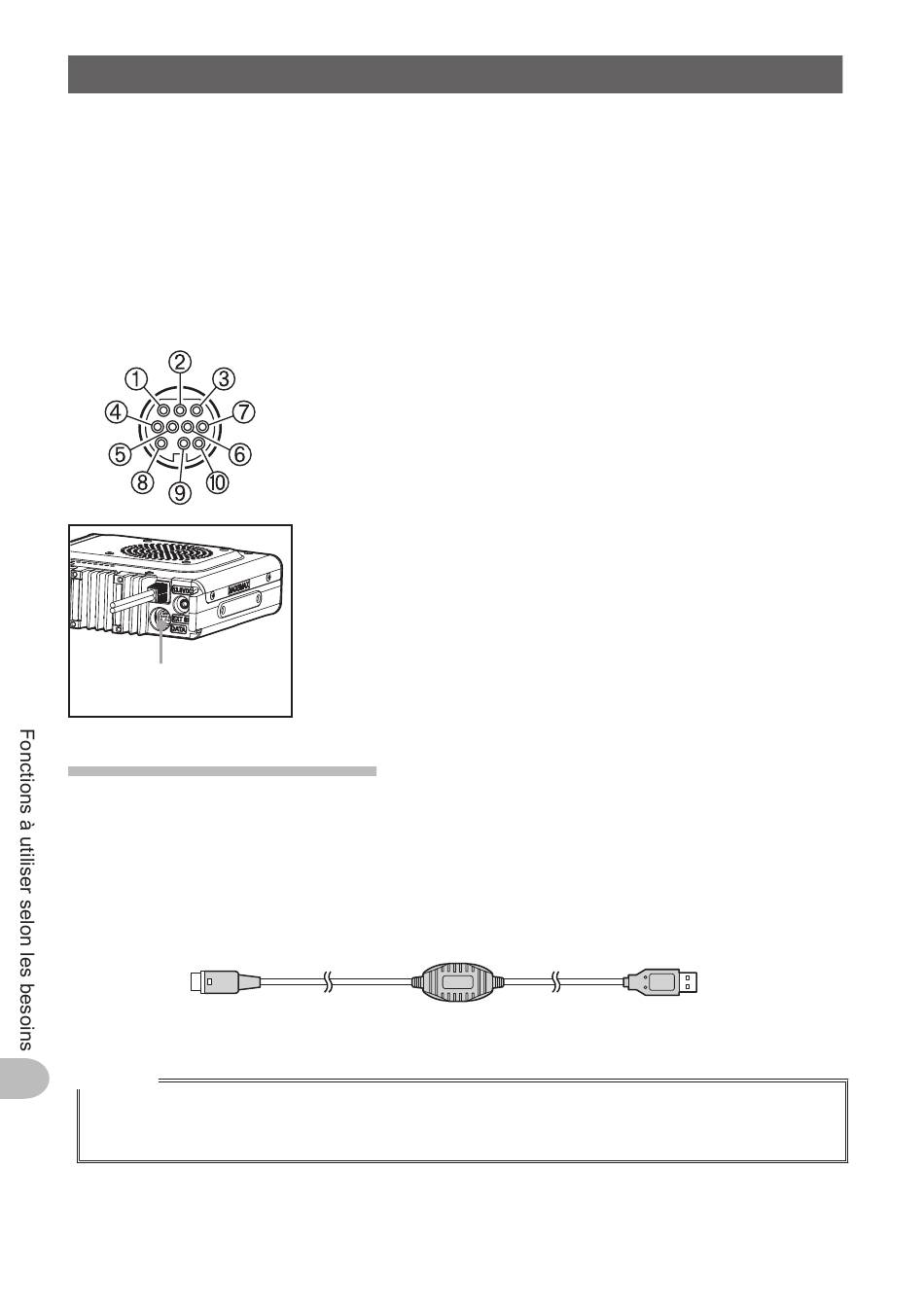

La prise jack DATA à l'arrière de l'émetteur-récepteur permet de raccorder des appareils extérieurs
comme un ordinateur. L'attribution des broches de la prise [DATA] est la suivante.
DATA
jack
Connexion à un ordinateur
● Préparation
• Ordinateur
• Câble de connexion PC « SCU-20 » (fourni)... Au moment du raccordement de la prise jack
USB de l'ordinateur
To the transceiver
Conseils
• N'oubliez pas d'éteindre l'émetteur-récepteur avant de raccorder des câbles.
• Lorsque vous utilisez le câble de connexion SCU-20 PC, installez le pilote désigné sur l'ordinateur.
Téléchargez et utilisez le pilote et le manuel d'installation depuis le site web Yaesu.
106
➀ PKD (entrée données paquet)
➁ GND
➂ PSK (PTT)
➃ RX 9600 (sortie données packet 9 600 bps)
➄ RX 1200 (sortie données packet 1 200 bps)
➅ PK SQL (réglage squelch)
➆ TXD (sortie données série [émetteur-récepteur → PC])
➇ RXD (entrée données série [émetteur-récepteur ← PC])
➈ CTS (gestion de communication des données)
➉ RTS (gestion de communication des données)
To the computer
(USB jack)
