Steckerbelegung
20.02.2019
Elektrischer Anschluss an eine betreiberseitige Steuerung > Elektrischer Anschluss - Multilift I (Synchro)

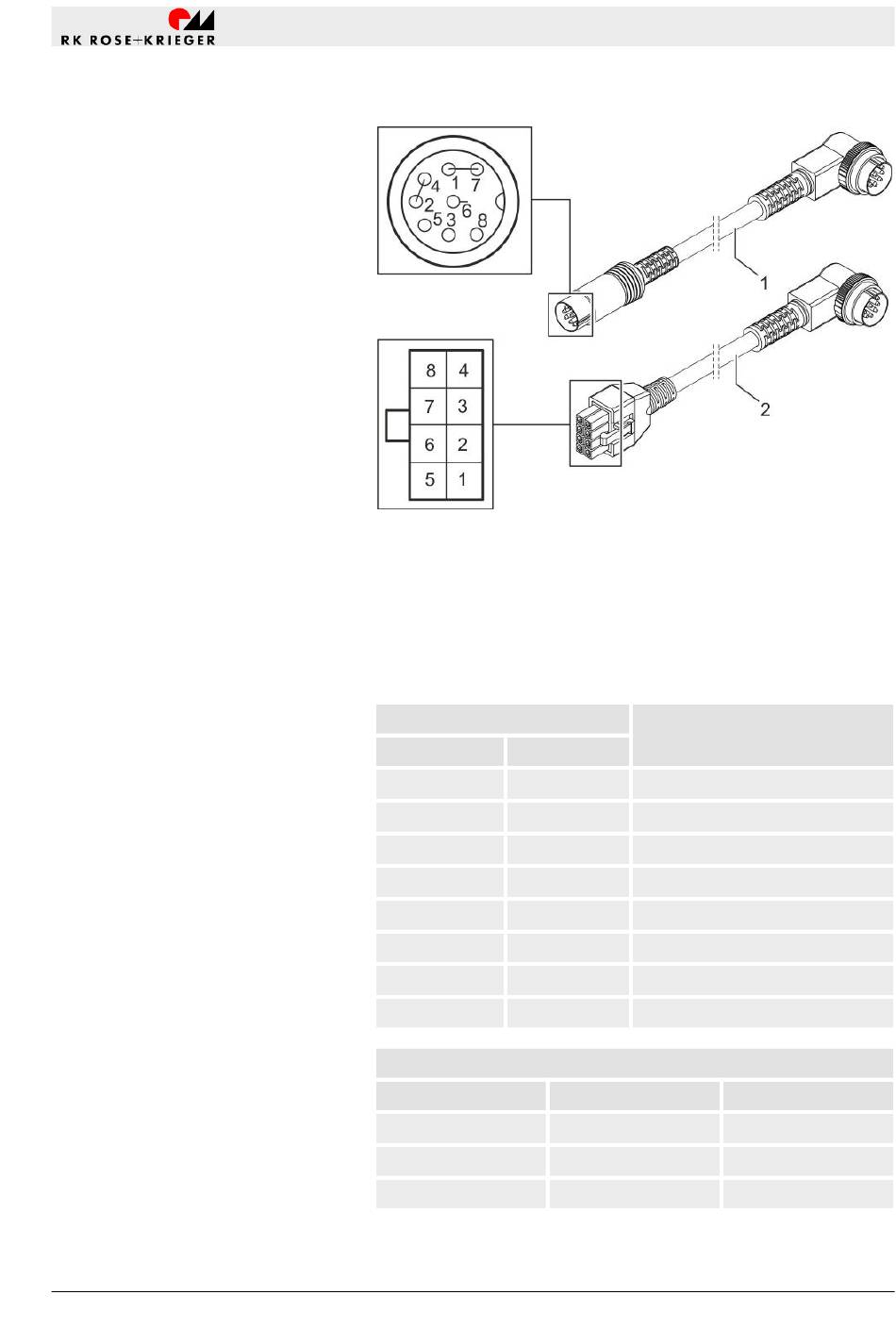

Abb. 18: Steckerbelegung
1
2
Der Buchseneingang am Motorgehäuse der Hubsäule Multilift I
kann mit zwei verschiedenen Adapterkabel (Abb. 18/1 + 2) an die
betreiberseitige Steuerung angeschlossen werden.
DIN-Stecker
Hubsäule Multilift I/Multilift II
Adapterkabel mit DIN-Stecker 8-polig
Adapterkabel mit Mini-Fit Jr.-Stecker
Pin
Mini-Fit Jr.
1 + 7 1
-
2
3 3
6 4
8 5
-
6
5 7
2 + 4 8
Last [N]
0
1000
3000
Aufbau und Funktion
Funktion
Motor +
N/A
+5 V für Hall-Sensor
Endschalter (intern)
Pulsausgang Hall-Sensor
N/A
GND für Hall-Sensor
Motor -
Strom
I [A] U [V DC]
1
3
4,5
24
24
24
35
