Structure et fonction
Raccordement électrique à une commande de l'exploitant > Raccordement électrique - Multilift I (Synchro)
Affectation des broches
224

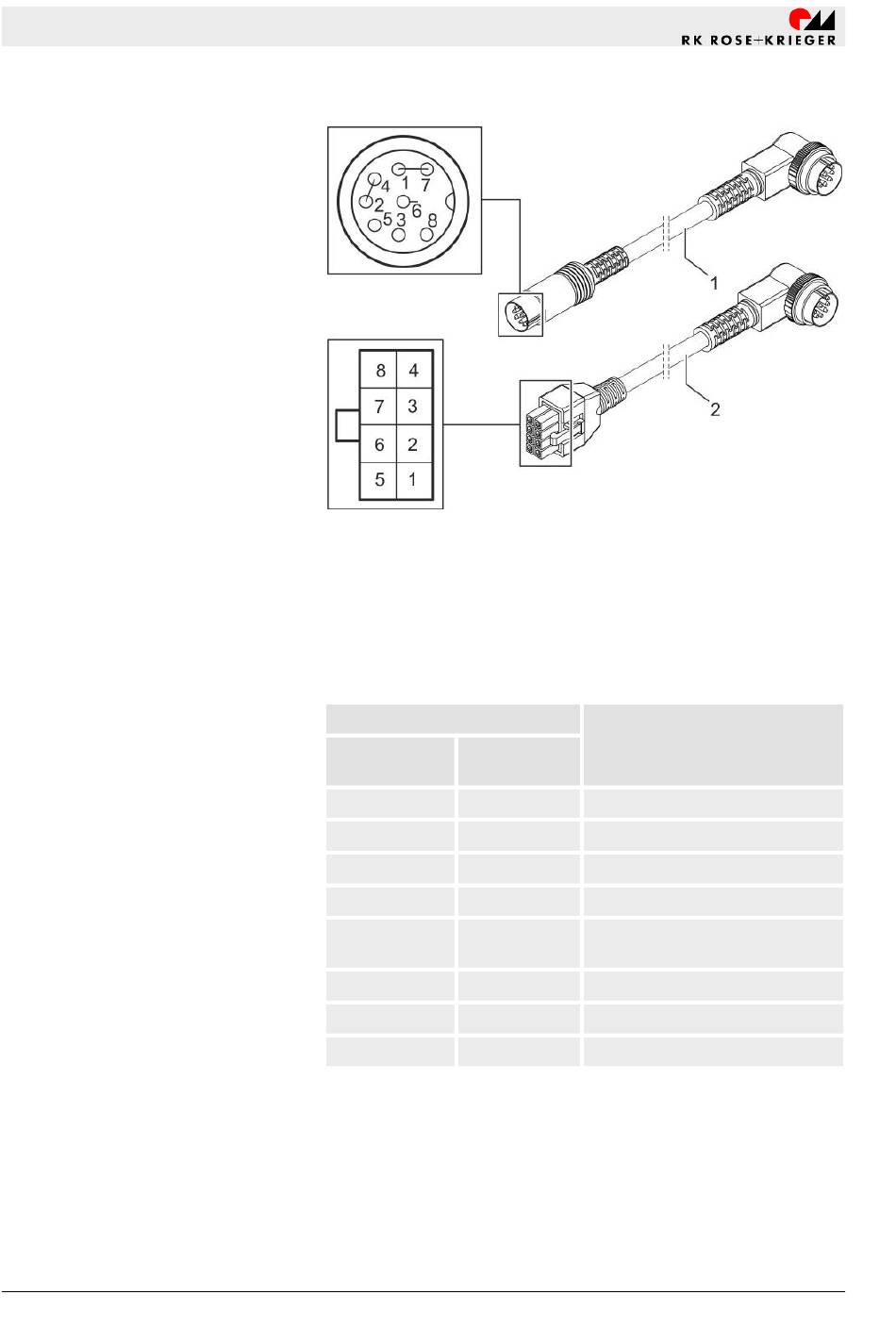

Fig. 18 : Affectation des broches
1 Câble adaptateur avec connecteur DIN à 8 broches
2 Câble adaptateur avec connecteur Mini-Fit Jr.
La prise d'entrée située sur le carter moteur de la colonne télesco-
pique Multilift I peut être reliée à la commande de l'exploitant avec
deux câbles adaptateurs différents (Fig. 18 /1 + 2).
Broche
Connecteur
DIN
1 + 7
-
3
6
8
-
5
2 + 4
Colonne télescopique Multilift I/Multilift II
Fonction
Mini-Fit Jr.
1 Moteur +
2 Non applicable
3 +5 V pour capteur à effet Hall
4 Fin de course (interne)
5 Sortie impulsion, capteur à effet
Hall
6 Non applicable
7 Terre pour capteur à effet Hall
8 Moteur -
