Estructura y funcionamiento
Conexión eléctrica a un control del operador > Conexión eléctrica - Multilift I (Synchro)
Disposición de conectores
160

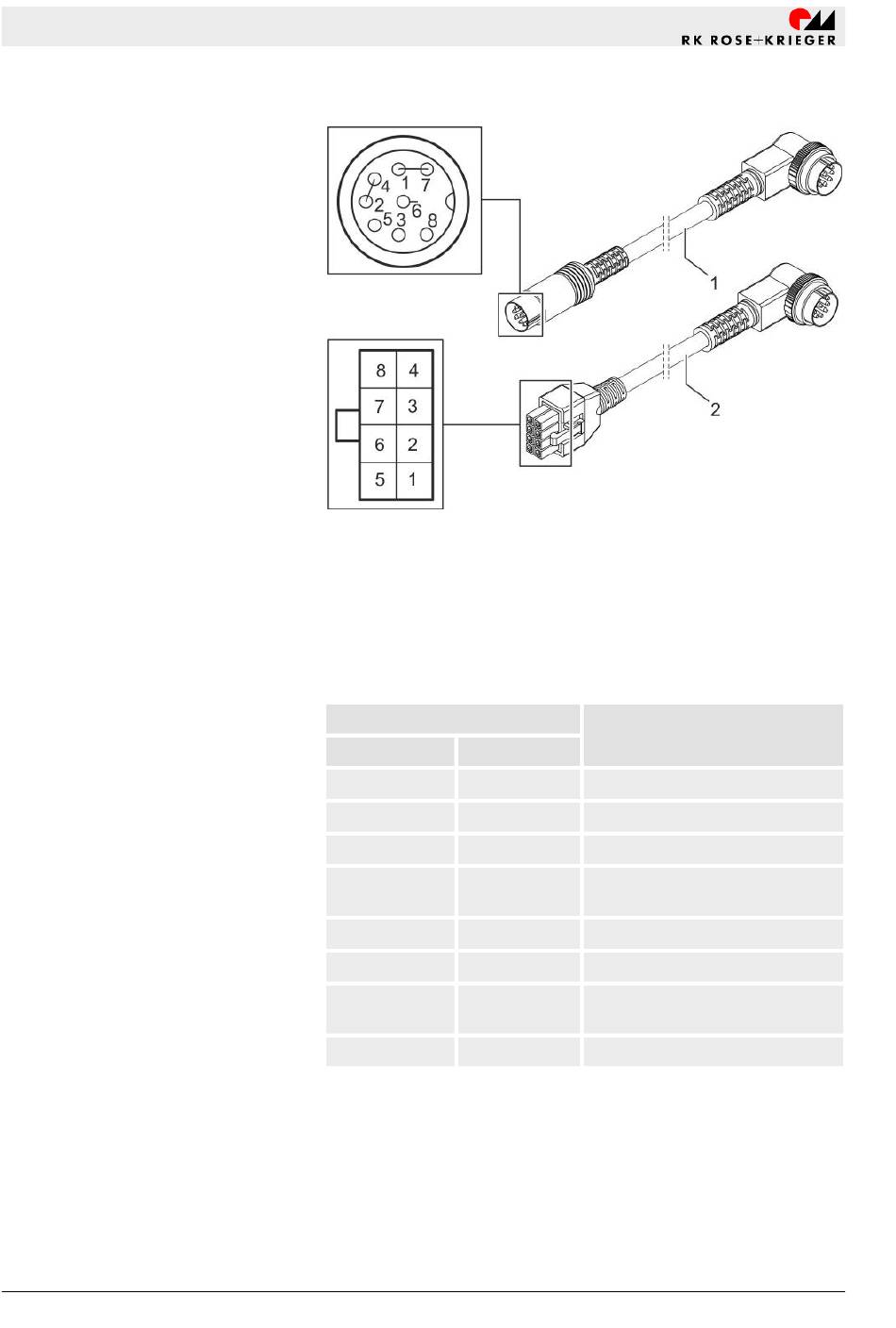

Fig. 18: Disposición de conectores
1 Cable adaptador con conector DIN de 8 polos
2 Cable adaptador con conector Mini-Fit Jr.
La entrada jack en la carcasa del motor de la columna elevadora
Multilift I se puede conectar al control del operador por medio de
dos cables adaptadores diferentes (Fig. 18/1 + 2).
Pin
Conector DIN
1 + 7
-
3
6
8
-
5
2 + 4
Columna elevadora Multilift I/Multilift II
Función
Mini-Fit Jr.
1 Motor +
2 No aplicable
3 +5 V para sensor Hall
4 Interruptor fin de carrera
(interno)
5 Salida de pulsos sensor Hall
6 No aplicable
7 Conexión a tierra para sensor
Hall
8 Motor -
