Montaje
Planificación del montaje de la estructura anexa
Ejecución de la estructura anexa
Distribución de la carga
166

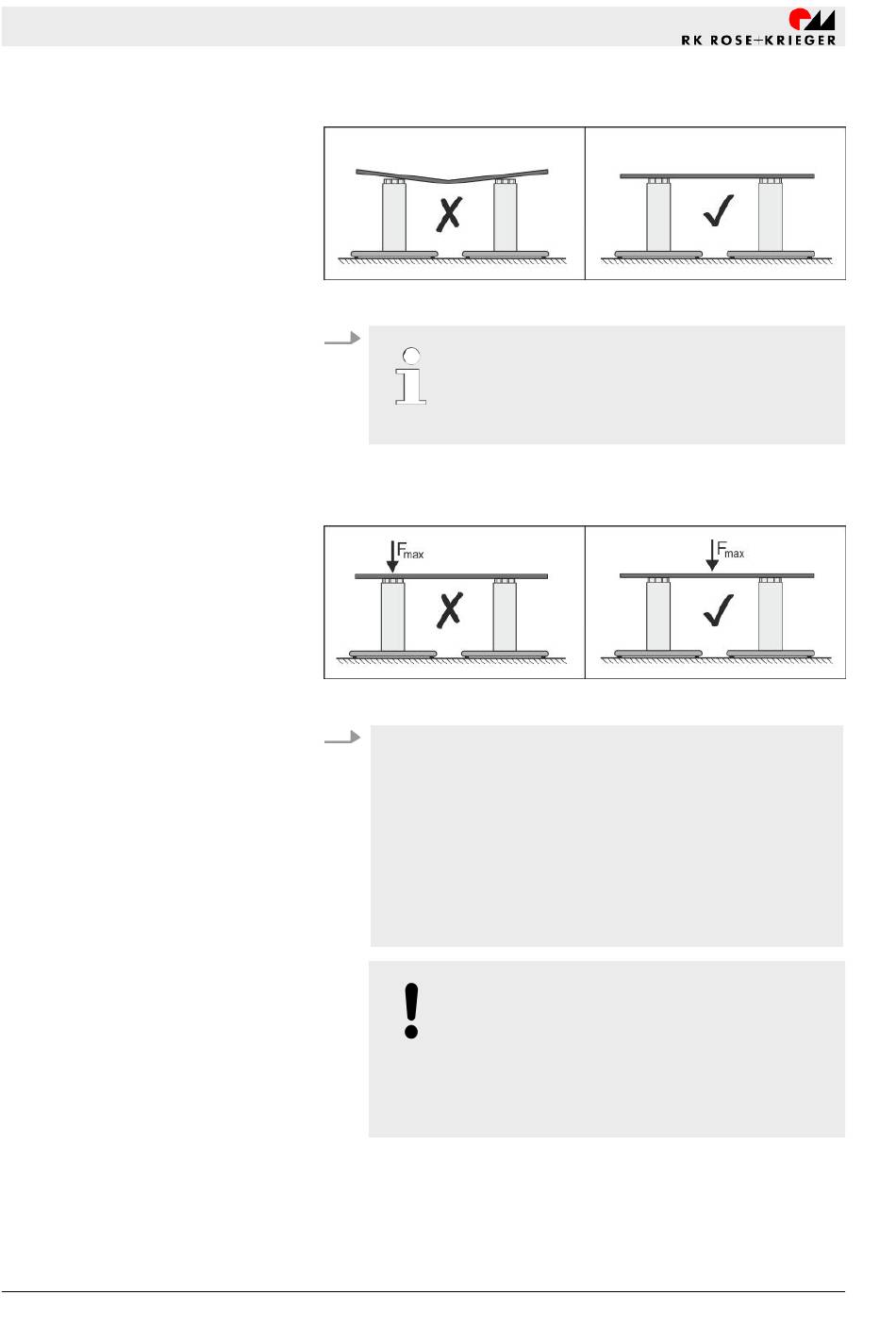

Fig. 24: Ejecución de la estructura anexa
3.
Asegúrese de que la estructura anexa esté perfectamente
elaborada y descanse completamente plana sobre las
columnas elevadoras.
Fig. 25: Distribución de la carga
4.
Ejemplo: Estructura anexa con cuatro columnas eleva-
doras
n Capacidad de carga por columna elevadora: 1000 N.
n Capacidad de carga total teórica F
carga descansa simétricamente en el centro de la
estructura anexa.
n Si la carga se desplaza hacia una esquina de la estruc-
tura anexa, la columna elevadora situada debajo de
esa esquina deberá soportar casi todo el peso de
4000 N.
Preste atención a que la carga total se distribuya uniforme-
mente entre todas las columnas elevadoras, teniendo en
cuenta asimismo la capacidad de carga de una columna ele-
vadora individual.
Columna elevadora Multilift I/Multilift II
Estructuras anexas torcidas o que no descansen
completamente planas pueden provocar ten-
siones por torsión al atornillarlas con las
columnas elevadoras.
¡AVISO!
Todos los datos sobre fuerzas de compresión
y de tracción se refieren a la columna eleva-
dora individual. En aplicaciones en las que se
combinen varias columnas elevadoras
deberá tenerse en cuenta un factor de segu-
ridad de hasta 0,6.
= 4000 N, si la
máx
