3.3 Moduli opzionali

3.3.1 Piastra di montaggio superiore

Multilift I/II

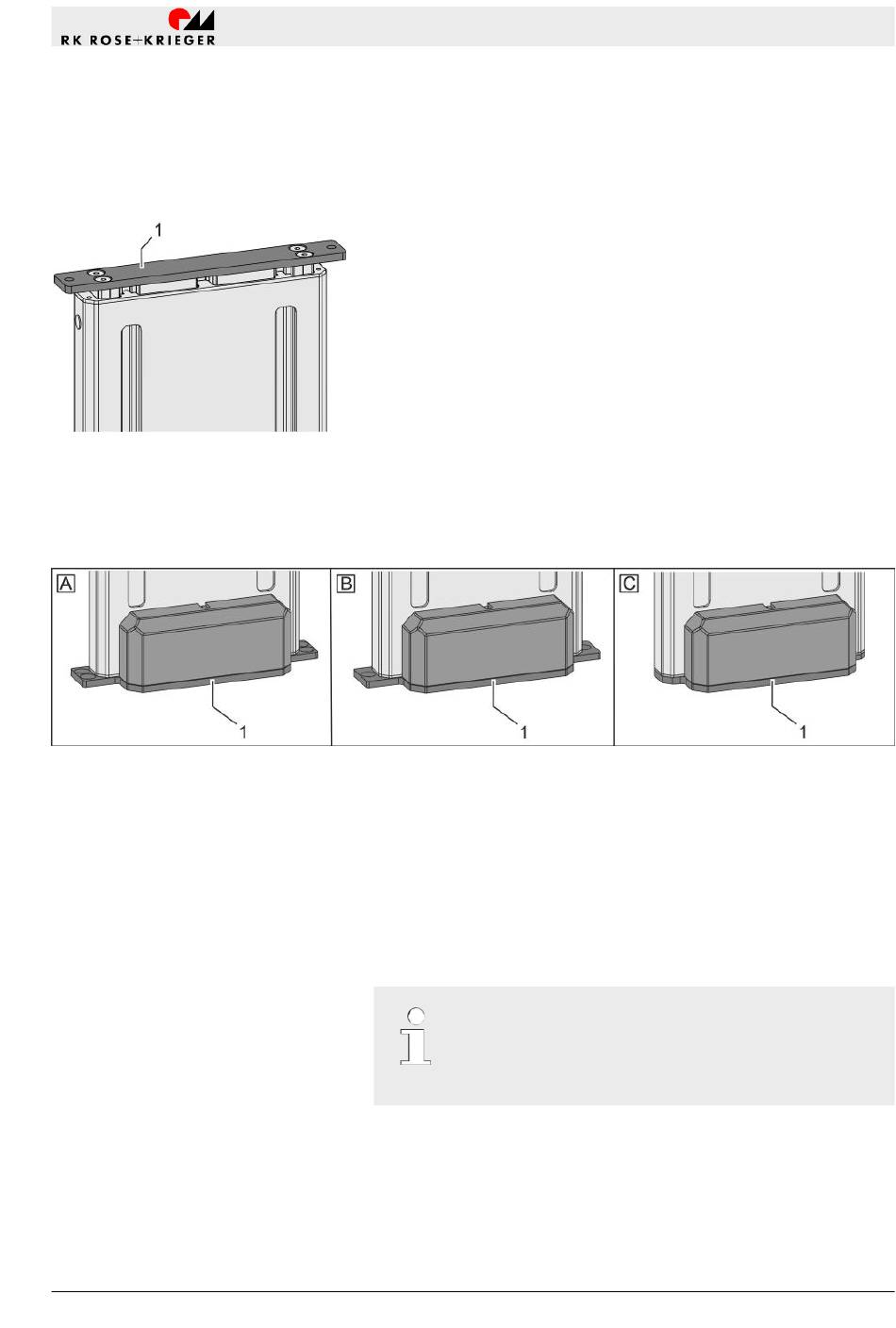

Fig. 7: Piastra di montaggio superiore
(esempio)

3.3.2 Piastra di montaggio inferiore

Multilift I
Fig. 8: Piastra di montaggio inferiore
A Piastra di montaggio con linguetta di fissaggio
(4 fori svasati)
B Piastra di montaggio con linguetta di fissaggio
(2 fori svasati)
C Piastra di montaggio allo stesso livello del pavi-
mento
20.02.2019
La piastra di montaggio superiore (Fig. 7/1) funge da ausilio di
montaggio per il fissaggio delle colonne telescopiche Multilift I e II
alla struttura lato gestore (per es. montaggio su una struttura
tavolo).
Le piastre di montaggio superiori sono disponibili nelle seguenti
versioni:
n Standard
n ESD
La piastra di montaggio inferiore (Fig. 8/1) funge da ausilio di mon-
taggio per il fissaggio delle colonne telescopiche Multilift I alla strut-
tura lato gestore.
Per applicazioni con sollecitazione in trazione e appli-
cazioni in sincrono è necessario utilizzare una piastra
di base montata da RK Rose+Krieger GmbH (Fig. 4,
Ä pagina 277) sulla colonna telescopica Multilift I.
Colonna telescopica Multilift I/Multilift II
Struttura e funzionamento
Moduli opzionali > Piastra di montaggio inferiore
