Connexions électriques ce qu'il faut prévoir :
Connexion
A ligne d'alimentation
électrique
B Liaison entre combiné
intérieur et platine de rue
C Commande ouverture de
portillon, de la platine de rue
vers serrure ou gâche électrique

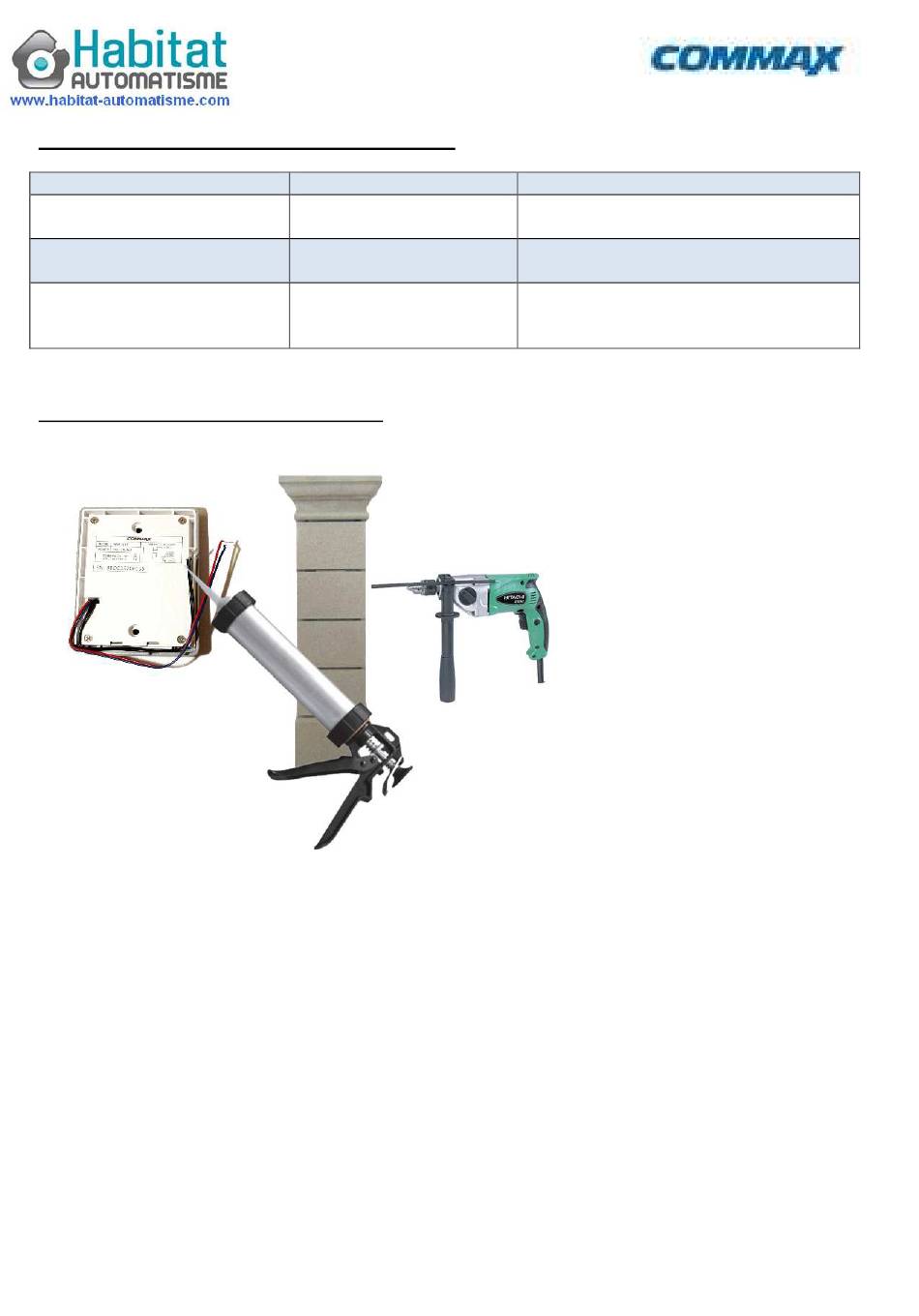

INSTALLATION DE LA PLATINE DE RUE
silicone sur le dos de la platine de rue, sur 3 cotés (Haut et latéral), jamais en
bas pour que l'eau puisse s'évacuer.
Toute reproduction partielle ou totale est interdite, sans l'autorisation de habitat-automatisme.com
Type de câble
AWG 1 paire (2x0.9mm²)
AWG 1 paire (2x0.9mm²)
U1000 RV2 2x1.5mm²
AWG 1 paire (2x0.9mm²)
Longueur maximum admise
50 mètres
100 mètres
250mètres
20 mètres
-Percer le pilier au diamètre
10mm, pour le passage du câble
-Coté rue, au burin réaliser une
réservation pour loger les
connexions des fils
- Présenter la façade de rue, et
marquer les 2 trous de fixation
- Percer les trous de fixation,
diamètre 8mm.
- Réaliser les connexions des 4
fils avec dominos
- avant de fixer la platine de
rue, déposer un cordon de
