FISSAGGIO TUBOLARE E LEVE DI RINVIO LATERALE

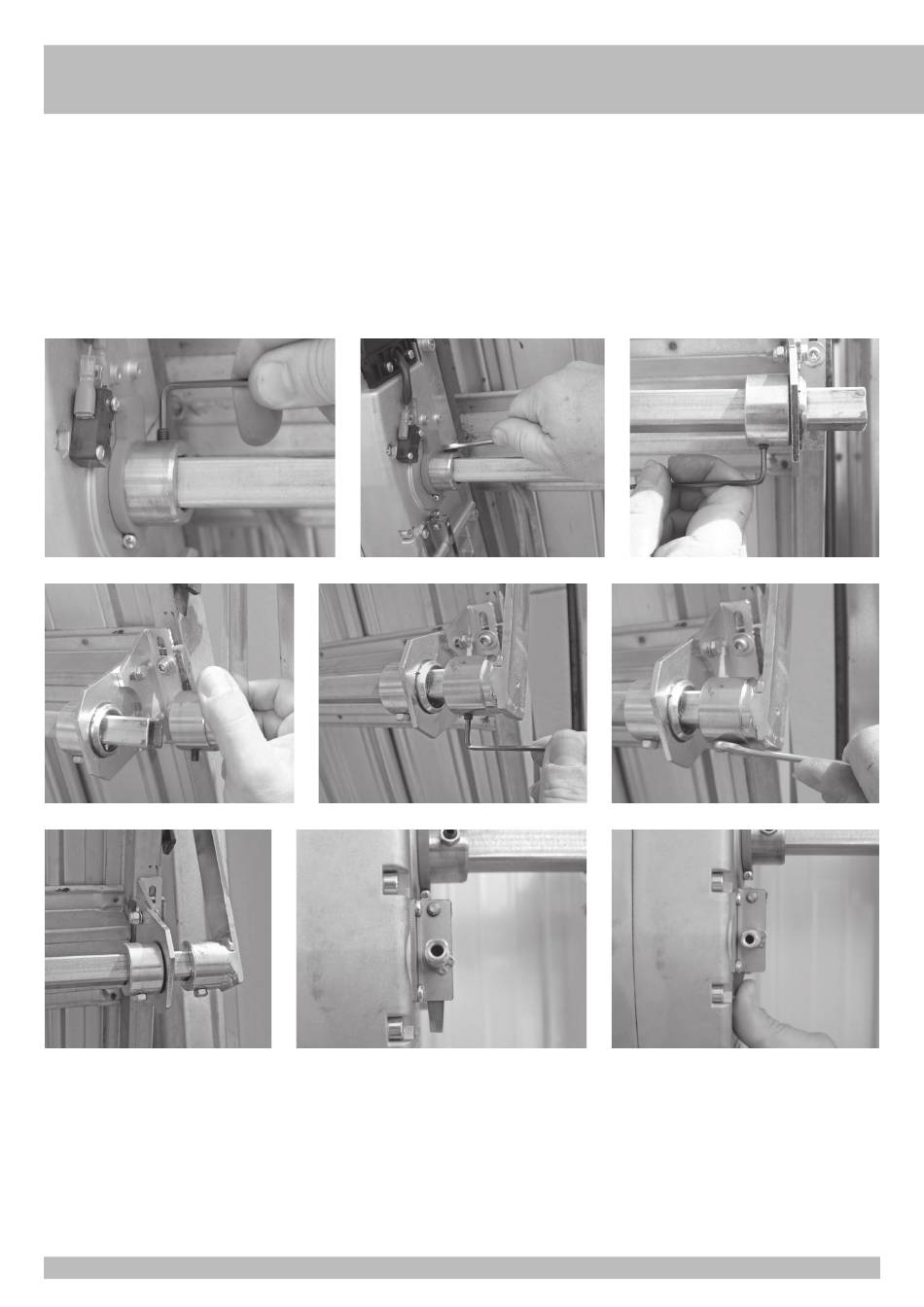

- Dopo aver fatto sporgere alle estremità il tubolare dalle boccole in egual misura, iniziare a bloccare i grani situati sull'albero di traino (Fig. 24-25), sulle boccole di centraggio (Fig. 26) e i
loro relativi controdadi.
- Infilare la leva nel fodero e introdurre la boccola saldata sul tubolare quadro (Fig. 27).
- Fissare poi con il grano ed il controdado le leve al tubolare (Fig. 28-29)
- Sbloccare meccanicamente l'operatore agendo sull'apposita leva (Fig. 31-32) e tenendola premuta verificare il corretto movimento.
- Lubrificare con grasso le leve e le guide della basculante.
24
27
30
25
28
31
9
I
26
29
32
