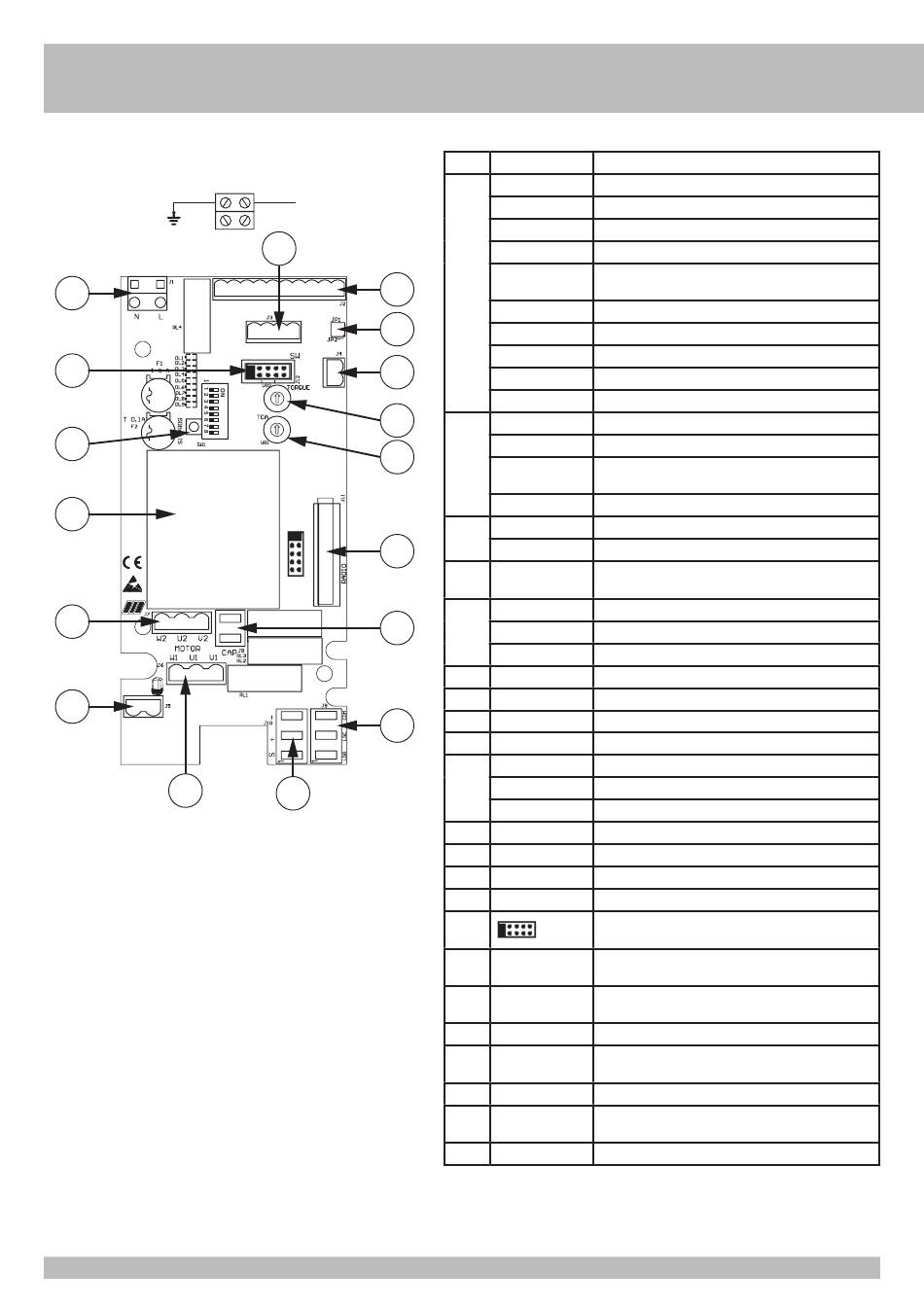

A - BRANCHEMENTS
LIGNE TERRE
LINE EARTH
J1
10 9
J12
S1
TF
J7
24 23 22
21 20 19
J5
18 17
J6
TERRE MOTEUR
MOTOR EARTH
J3
J2
8 7 6 5 4 3 2 1
JP
1 - 2
14 13 12 11
15
J4
16
VR2
VR1
J11
J8
J9
J10
J1 L-N Alimentation 230Vac 50/60Hz
J2 1 Contact impulsion indépendante (NA) K
2 Commun des contacts
3 Contatto fotocellule (NC)
4 Commun des contacts
5 Contact profil palpeur (NC) - pour intervention tant en
ouverture qu'en fermeture
6 Commun des contacts
7 Commun des contacts
8 A* TEST - Alimentation test automatique profil palpeur 24Vac
9 A* - Alimentation accessoires 24Vac
10 A - Commun alimentation accessoires 24Vac
J3 11 Alimentation élément d'éclairage (24 Vdc)
12 Non connecté
13 Contact impulsion indépendante K Cover (NA) sur élément
d'éclairage
14 Commun des contacts
J4 15 Masse câble d'antenne
16 Fil central câble d'antenne
J5 17
Clignotant 230V40 W max
18
J6 19 V1 Moteur MASTER phase d'ouverture
20 U1 Commun moteur MASTER
21 W1 Moteur MASTER phase de fermeture
J7 22 V2 Moteur SLAVE phase d'ouverture
23 U2 Commun SLAVE moteur
24 W2 Moteur SLAVE phase de fermeture
J8 CAP Connecteur pour le condensateur du moteur MASTER
J9 LSC Contact fin de course fermant la fermeture
LSO Contact fin de course fermant l'ouverture
COM Commun des contacts
J10 ENCODER S Connecteur pour le codeur - fil vert (signal)
ENCODER + Connecteur pour le codeur - fil marron (+ 5 v)
ENCODER - Connecteur pour le codeur - fil blanc (masse)
J11 RADIO Module radio incorporé
J12 NE PAS TOUCHER LE CAVALIER !
S'IL EST ENLEVÉ, L'OPÉRATEUR NE FONCTIONNE PAS !
VR1 TRIMMER TCA Trimmer de réglage du temps de fermeture automatique.
DÉFAUT DÉSHABILITÉ ET LED DL9 ÉTEINT
VR2 TRIMMER Trimmer de réglage électronique de la force
TORQUE
JP1 Habilitation de l'élimination des codes radio
JP2 Activation du codeur comme dispositif de sécurité contre les
écrasements (fermé, il est activé)
P1 S1-PROG. Bouton de programmation
F1 T 5A Fusible de protection de l'alimentation de réseau et du moteur
F2 T 0,1A Fusible de protection du circuit secondaire
