RIB BOSS 230V MASTER IP44 Mode D'emploi page 8

I

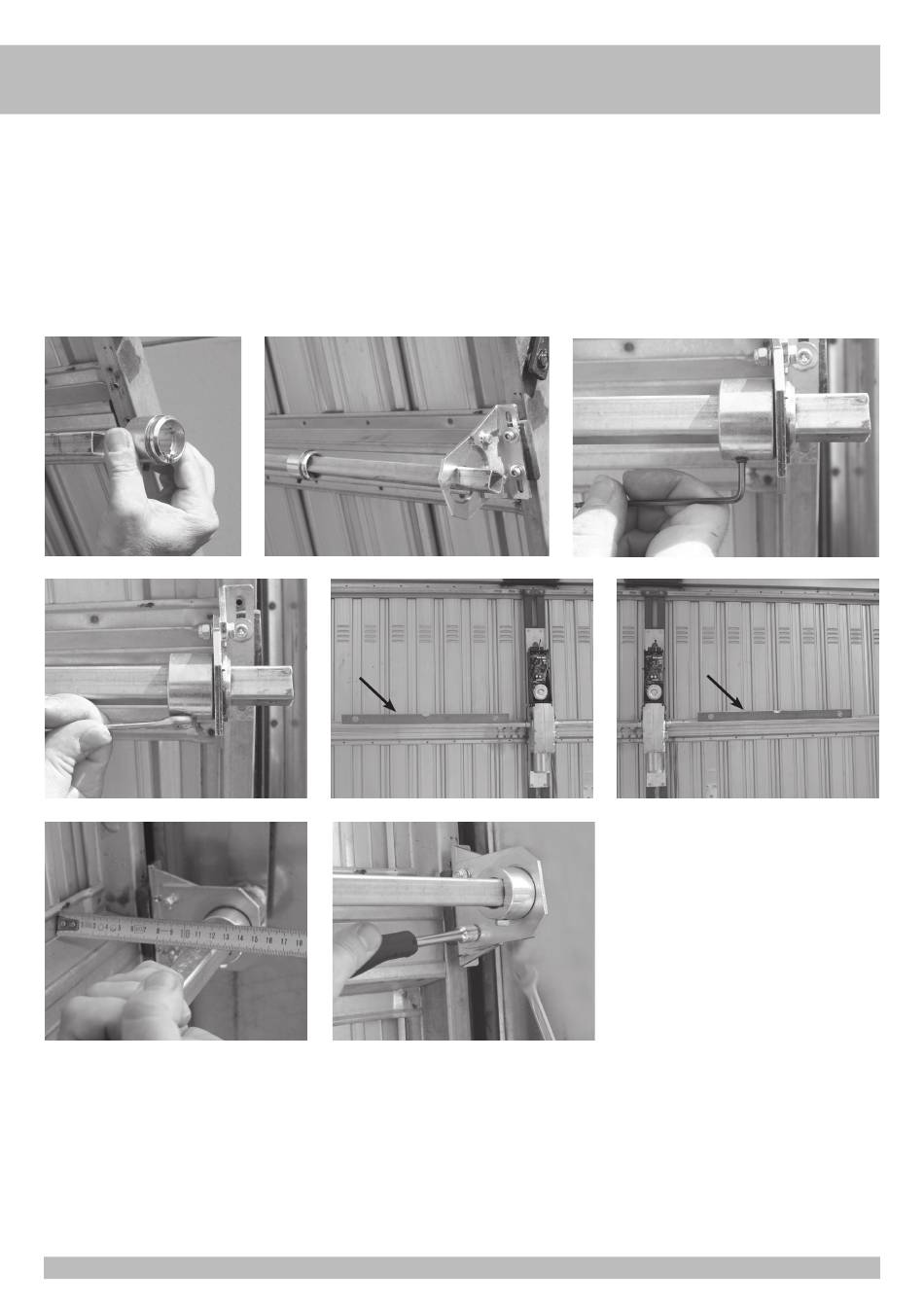

FISSAGGIO GRUPPO RINVIO LATERALE
- Inserire le boccole con i grani da entrambi i lati del tubolare quadro 20x20 (Fig. 16).
- Fissare gli angolari di supporto regolabili al telaio mobile della porta basculante in asse con il tubolare quadro (Fig. 17). ATTENZIONE: viti di fissaggio non in dotazione.
- Inserire le boccole nei supporti (Fig. 18) e dopo avere eseguito bolla e parallelismo dell'albero (Fig. 20 - 21 - 22), fissare i supporti tirando i relativi bulloni (Fig. 23).
- Controllare che le LEVE DIRITTE (cod. ACG8720) siano perfettamente perpendicolari e non urtino i cassonetti dei contrappesi o la parte mobile della porta. Se lo spazio compreso tra il telaio
mobile della porta e i cassonetti che contengono i contrappesi è meno di 15 mm, si dovrà usare la COPPIA LEVE CURVE (cod. ACG8722) (sempre rispettando le misure di Fig. 7).
16 17
18
21
19 20
22 23
8
