PROGRAMMATION

INTRODUCTION À LA PROGRAMMATION
Plusieurs fonctions programmables exigent qu'un dispositif de
Protection contre le piégeage LiftMaster (LMEP) soit installé
pour fonctionner. Se référer à la section Protection contre le
piégeage.
Avant de programmer la carte logique, configurer les fins de
course d'ouverture et de fermeture de l'ouvre-porte. Des DEL sont
disponibles sur la carte logique pour aider à configurer les fins de
course. Se référer à la page 14 pour les instructions de
configuration d'interrupteurs de fin de course.
Mettre l'actionneur sous tension.
Lorsqu'une alimentation est fournie à l'actionneur, toutes les DEL
s'allumeront à l'exception de la DEL SBC, du relais A, du relais B
et de l'annulation de la minuterie.
Lorsque le processus de mise sous tension est terminé (après 2 à
3 secondes environ) seules les DEL appropriées resteront
allumées :
Entre les limites : 24 V c.a. et STOP (arrêt)
Position entièrement fermée : 24 V c.a., STOP, CLS et SLS
Position entièrement ouverte : 24 V c.a., STOP et OLS
Des DEL supplémentaires s'allumeront lorsque des dispositifs
sont activés.

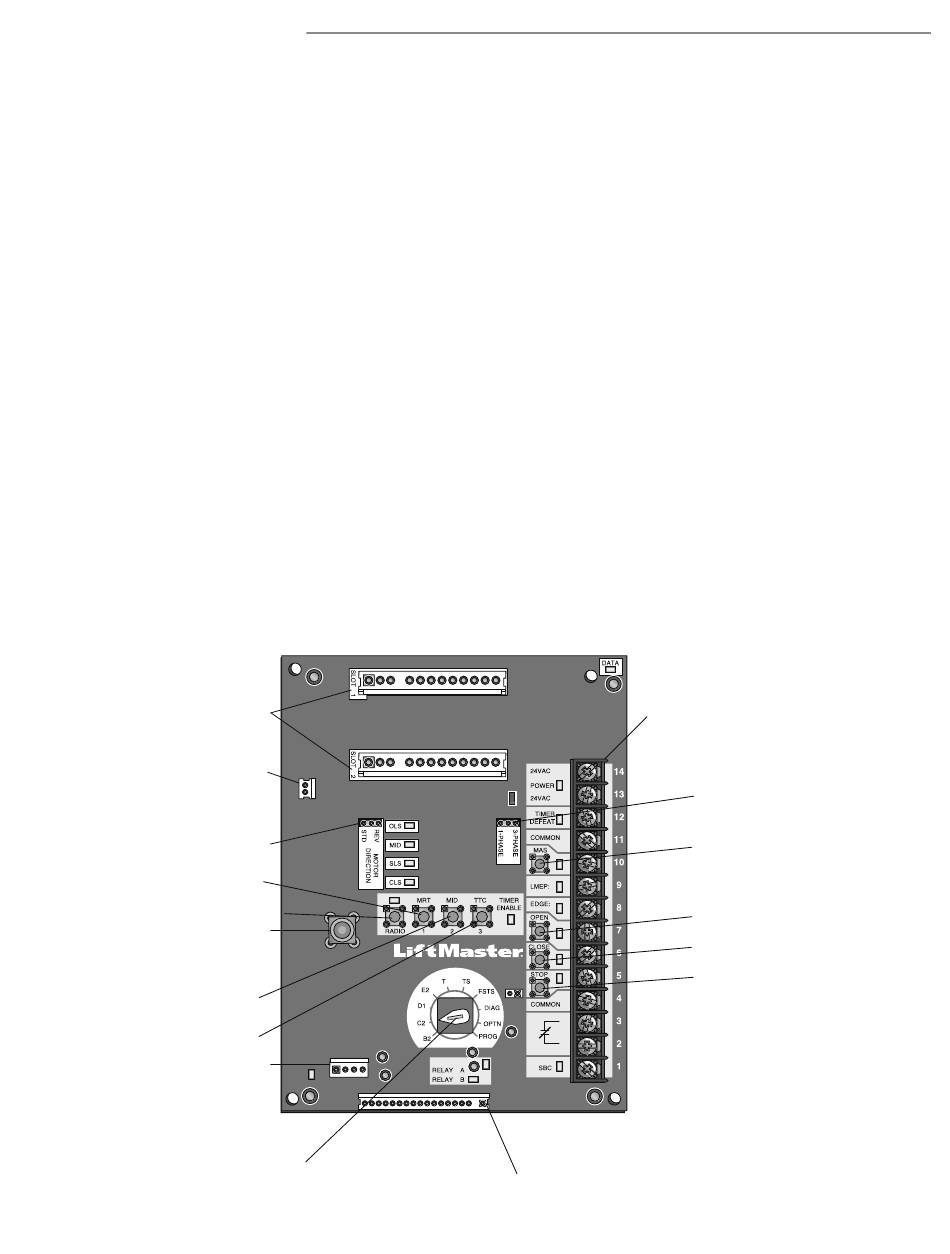

VUE D'ENSEMBLE DE LA CARTE LOGIQUE
Réceptacles de cartes
auxiliaires en option
Détection de courant
(triphasé UNIQUEMENT)
Cavalier de direction
du moteur
Bouton de la minuterie de
fonctionnement maximal
Bouton d'apprentissage radio
Bouton d'apprentissage de
mi-course
Bouton d'apprentissage de
la minuterie de fermeture
Connecteur
coaxial
d'antenne
Connecteur
de câblage du
système (J3)
Cadran de réglage
(utilisé pour la programmation et
la sélection du type de câblage)
REMARQUE : Lorsque de processus de mise sous tension est
complété, la DEL MAS clignotera un code indiquant la version du
micrologiciel. Si le cadran de réglage est en position DIAG, OPTN,
ou PROG, le MAS ne fournira pas ce code. Après que le code ait
été fourni, la DEL MAS s'éteindra.
BOUTON-POUSSOIRS DE LA CARTE LOGIQUE (OPEN (OUVRIR),
CLOSE (FERMER), STOP (ARRÊT))
Les boutons OPEN (ouvrir), CLOSE (fermer), STOP (arrêt) sont
montés directement sur la carte logique. Ceci facilite la
programmation et permet d'avoir la commande de porte à la boîte
électrique.
La commande d'arrêt ou un cavalier DOIT être connecté entre
les bornes 4 et 5 pour que les boutons-poussoirs sur la carte
fonctionnent.
TECHNOLOGIE DE DÉTECTION DE COURANT
Les actionneurs triphasés LOGIC 5.0 sont désormais dotés d'une
technologie de détection de courant. Le faisceau de détection de
courant est exigé pour le fonctionnement des actionneurs de porte
commerciale LiftMaster qui offrent cette fonction. La fonction de
détection de courant mesure les surtensions, limite le
fonctionnement de l'actionneur dans des conditions de tension
élevée et envoie un code d'erreur de 12 clignotements des DEL.
Voir la section Code d'erreurs pour le dépannage pour plus
d'information.
Connexion du faisceau de commande du moteur principal
18
Bornier du câblage
de commande
Cavalier une phase et
trois phases
Bouton de programmation
du système d'alerte
d'entretien
Bouton Ouvrir
Bouton Fermer
Bouton Arrêt
Programmation
