4. Installation
Archimod HE 480
Le branchement doit être effectué dans le respect des passages indiqués ci-après :
- Avant de brancher la sortie, s'assurer que l'onduleur est éteint et s'assurer de l'absence de tension sur les bornes de
sortie.

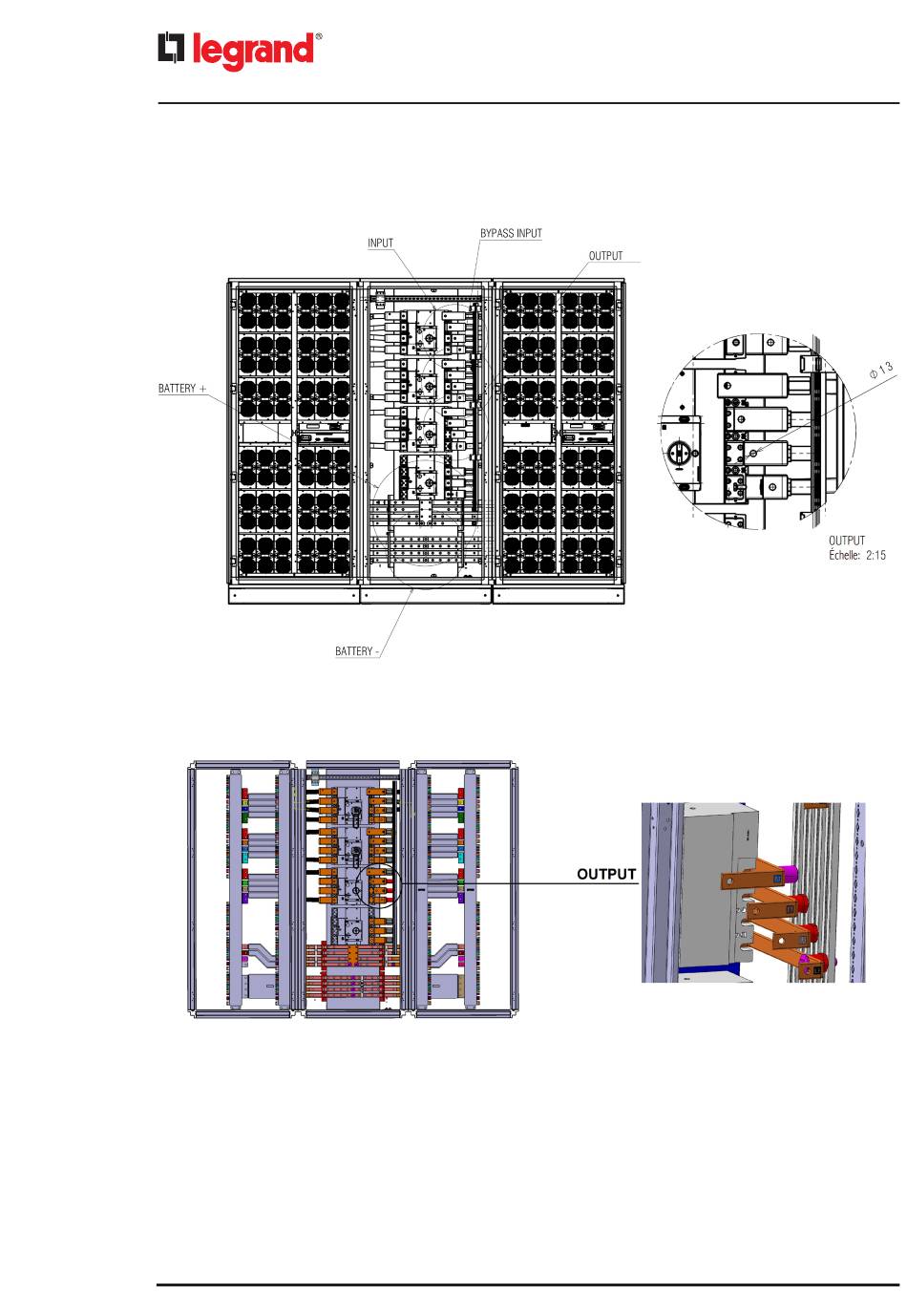

- Brancher le câble de mise à la terre de la ligne de sortie à la barre fixée à la base de l'onduleur en utilisant un connecteur
approprié.
- Brancher le câble de neutre de la ligne de sortie à la barre Nout correspondante en utilisant un connecteur approprié.
- Brancher les câbles L1, L2 et L3 de la ligne de sortie aux barres correspondantes L1out, L2out et L3out en utilisant des
connecteurs appropriés et en veillant à respecter le sens cyclique des phases (L1, L2 et L3).
42
