4. Installation

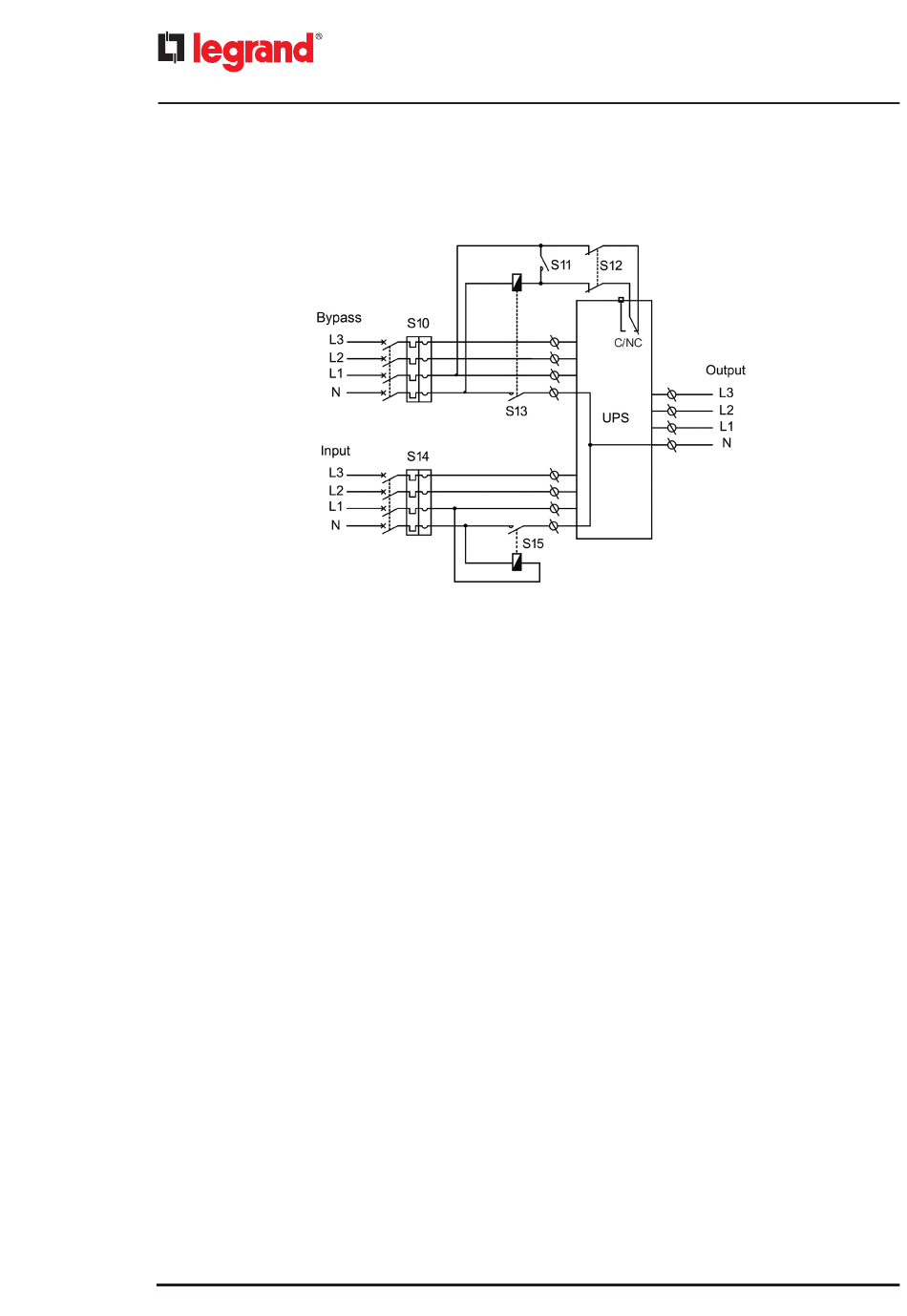

Système de distribution TT et schéma de branchement du circuit de protection de backfeed avec ligne de bypass
séparée de l'entrée de secteur.
S10-S14 : interrupteurs magnétothermiques - différentiels prescrits pour la ligne d'entrée et la ligne de bypass
S13 : télérupteur d'ouverture du neutre de la ligne de bypass
S15 : télérupteur d'ouverture du neutre de la ligne d'entrée de secteur
S11 : sectionneur en parallèle avec la bobine du télérupteur S13
S12 : sectionneur bipolaire en série sur la ligne vers le connecteur EC9 de la carte d'interface contacts
INDICATION
En réalisant la protection de backfeed externe comme indiqué sur le schéma, il est possible de sectionner la ligne de
l'extérieur et de la placer en conditions de sécurité.
Il est tout d'abord nécessaire de fermer le sectionneur S11 en parallèle avec la bobine du télérupteur puis d'ouvrir le
sectionneur bipolaire S12 en série sur la ligne vers le connecteur EC9
