v Voyant de l'icône Ethernet : Ce voyant éclaire l'icône Ethernet.
v Voyants d'activité Ethernet : Lorsque ces voyants sont allumés, ils indiquent que
le serveur transmet ou reçoit des signaux du réseau local Ethernet connecté au
port Ethernet.
v Voyant d'information : Ce voyant s'allume lorsqu'un événement non critique est
détecté. Un voyant du panneau de diagnostic lumineux Light Path s'allume
également pour aider à isoler l'erreur.
v Voyant d'erreur système : Ce voyant s'allume en cas d'erreur système. Un
voyant du panneau de diagnostic lumineux Light Path s'allume également pour
aider à isoler l'erreur.
v Taquet de déverrouillage : Faites glisser le taquet vers la gauche pour accéder
au panneau de diagnostic lumineux Light Path, qui se trouve derrière le
panneau d'information opérateur.
v Bouton et voyant de localisation : Ce voyant permet de repérer visuellement le
serveur parmi d'autres serveurs. Appuyez sur ce bouton pour mettre sous ou
hors tension ce voyant localement. Vous pouvez utiliser IBM Systems Director
pour allumer ce voyant à distance.
Panneau de diagnostic lumineux Light Path
Le panneau de diagnostic lumineux Light Path se trouve dans la partie supérieure
du panneau d'information opérateur.
Pour accéder au panneau de diagnostic lumineux Light Path, poussez vers la
gauche le bouton d'ouverture bleu du panneau d'information opérateur. Tirez sur
la face avant du panneau d'information opérateur jusqu'à ce que le crochet soit
libéré du boîtier du serveur. Puis rabattez le panneau d'information opérateur afin
de pouvoir voir les informations du panneau de diagnostic lumineux Light Path.
Panneau
d'information opérateur
Voyants de diagnostic
lumineux Light Path
Taquet de déverrouillage

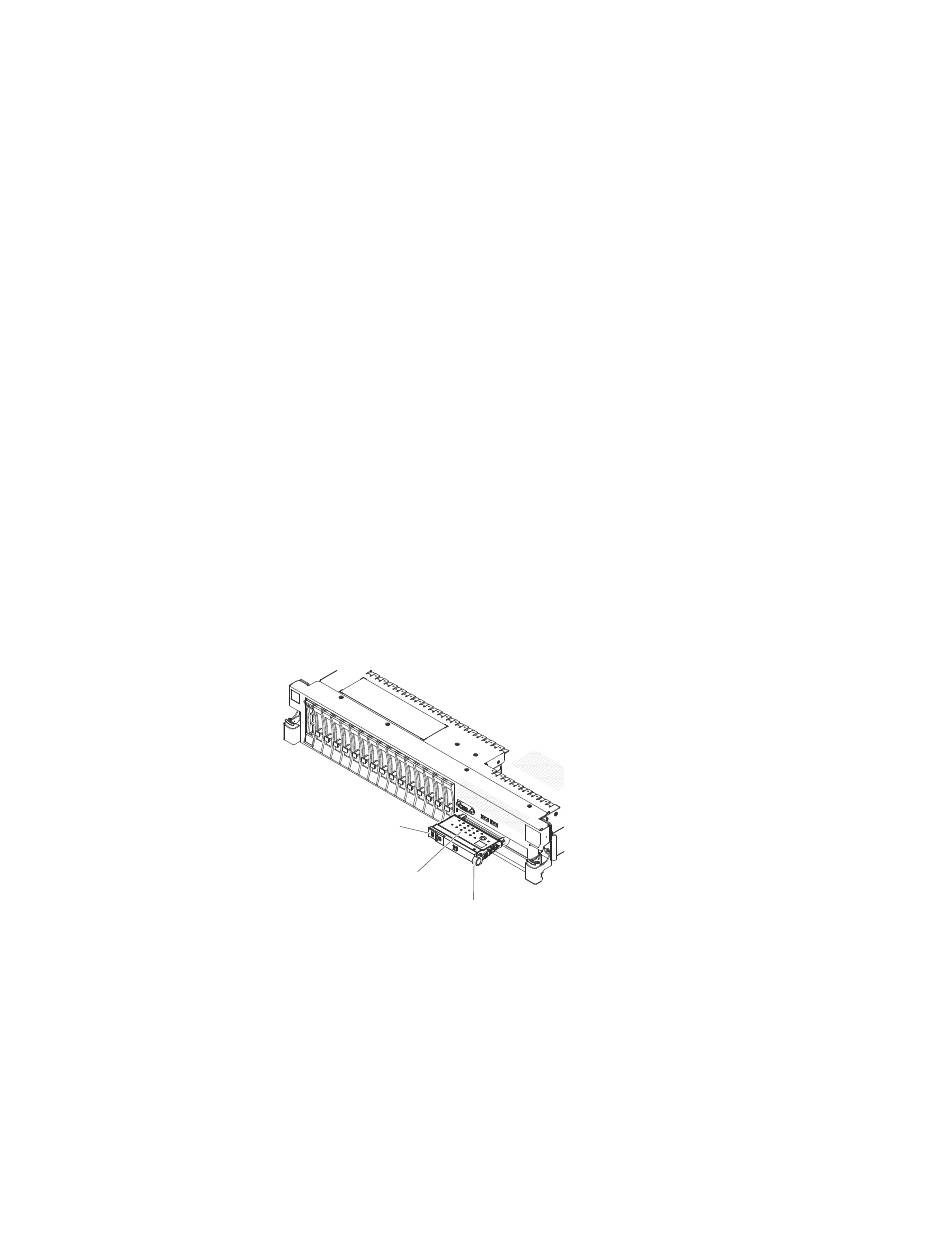

Figure 7. Panneau de diagnostic lumineux Light Path
La figure suivante présente les boutons de commande et les voyants du panneau
de diagnostic lumineux Light Path.
Remarque :
1. N'exécutez pas le serveur pendant une longue durée alors que le panneau de
diagnostic lumineux Light Path est déboîté du serveur.
2. Les voyants de diagnostic lumineux Light Path restent allumés alors que le
serveur est connecté à l'alimentation.
