4. Alignez les taquets verticaux situés sur le ventilateur avec les encoches situées
5. Poussez le nouveau ventilateur dans le connecteur situé sur la carte mère.
Résultats
Si vous avez d'autres unités à installer ou à retirer, faites-le maintenant. Sinon,
passez à la section «Fin de l'installation», à la page 0.
Retrait du bloc de contrôleur et de carte mezzanine SAS
Pour retirer la carte mezzanine et le contrôleur SAS du serveur, suivez la
procédure préconisée pour votre modèle de serveur.
Pourquoi et quand exécuter cette tâche
v Modèle de serveur à 16 unités :

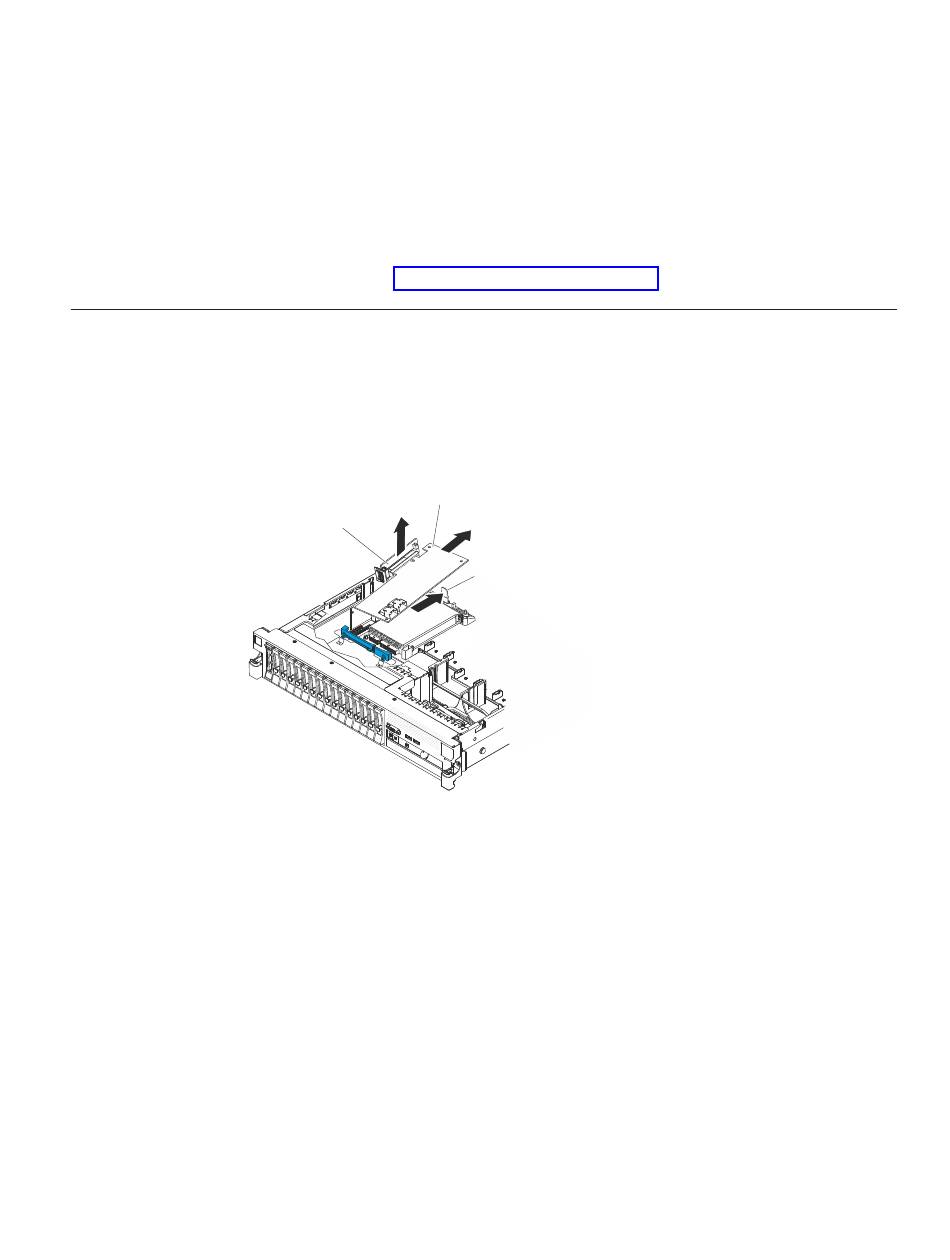

Figure 131. Retrait du bloc de contrôleur et de carte mezzanine SAS
v Modèle de serveur à bande :
sur le boîtier de ventilation.
Appuyez sur la partie supérieure du ventilateur pour le mettre en place.
Vérifiez que le voyant orange du connecteur du ventilateur situé sur la carte
mère est éteint.
Contrôleur SAS
Carte mezzanine SAS
1. Poussez le taquet de déverrouillage vers l'arrière du serveur et levez
légèrement l'extrémité du bloc de contrôleur SAS. Placez vos doigts sous la
partie supérieure de la carte mezzanine SAS et soulevez le bloc de la carte
mère.
2. Sortez le bloc du serveur.
Patte de déverrouillage
Chapitre 2. Installation des périphériques en option
131
