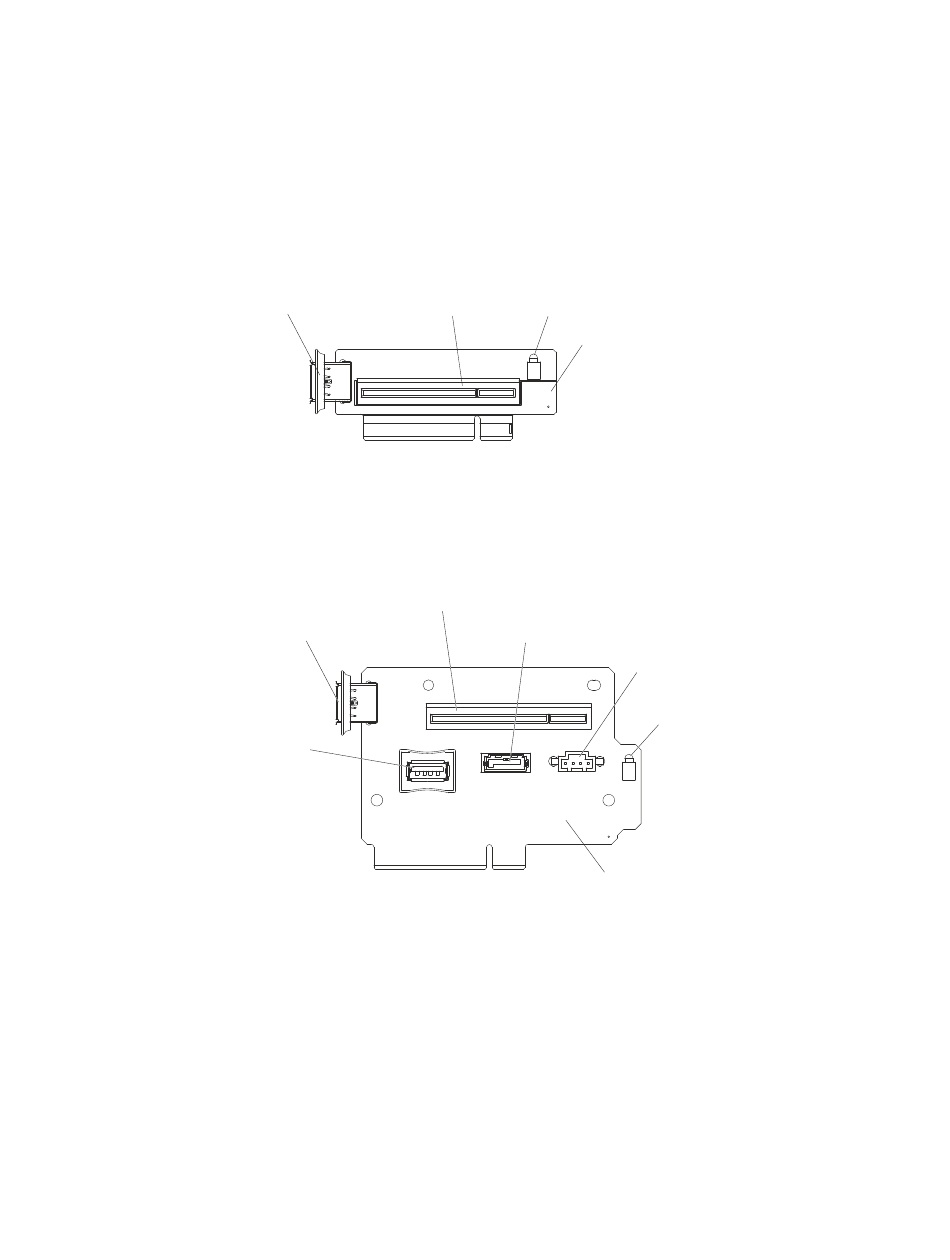

Voyants et connecteurs de carte mezzanine SAS
La figure suivante illustre les voyants et les connecteurs sur les cartes de bus SAS.
Remarque : Les voyants d'erreur restent uniquement allumés lorsque le serveur est
connecté à l'alimentation.
Un serveur compatible 16 unités contient la carte mezzanine présentée dans la
figure suivante.
Connecteur
d'hyperviseur USB
Figure 19. Voyants et connecteurs de carte mezzanine SAS
Un modèle de serveur à bande contient la carte mezzanine présentée dans la figure
suivante.
Connecteur
d'hyperviseur USB
Signal
de la bande
USB
Figure 20. Carte de bus
Connecteur du contrôleur
Voyant d'erreur
SAS PCI Express
du contrôleur SAS
Connecteur du contrôleur
SAS PCI Express
Signal de la bande SATA
Chapitre 2. Installation des périphériques en option
Carte
mezzanine SAS
Alimentation
de l'unité de bande
Voyant d'erreur
du contrôleur SAS
Carte mezzanine SAS
(modèle avec bande)
37
