Connecteurs externes de la carte mère

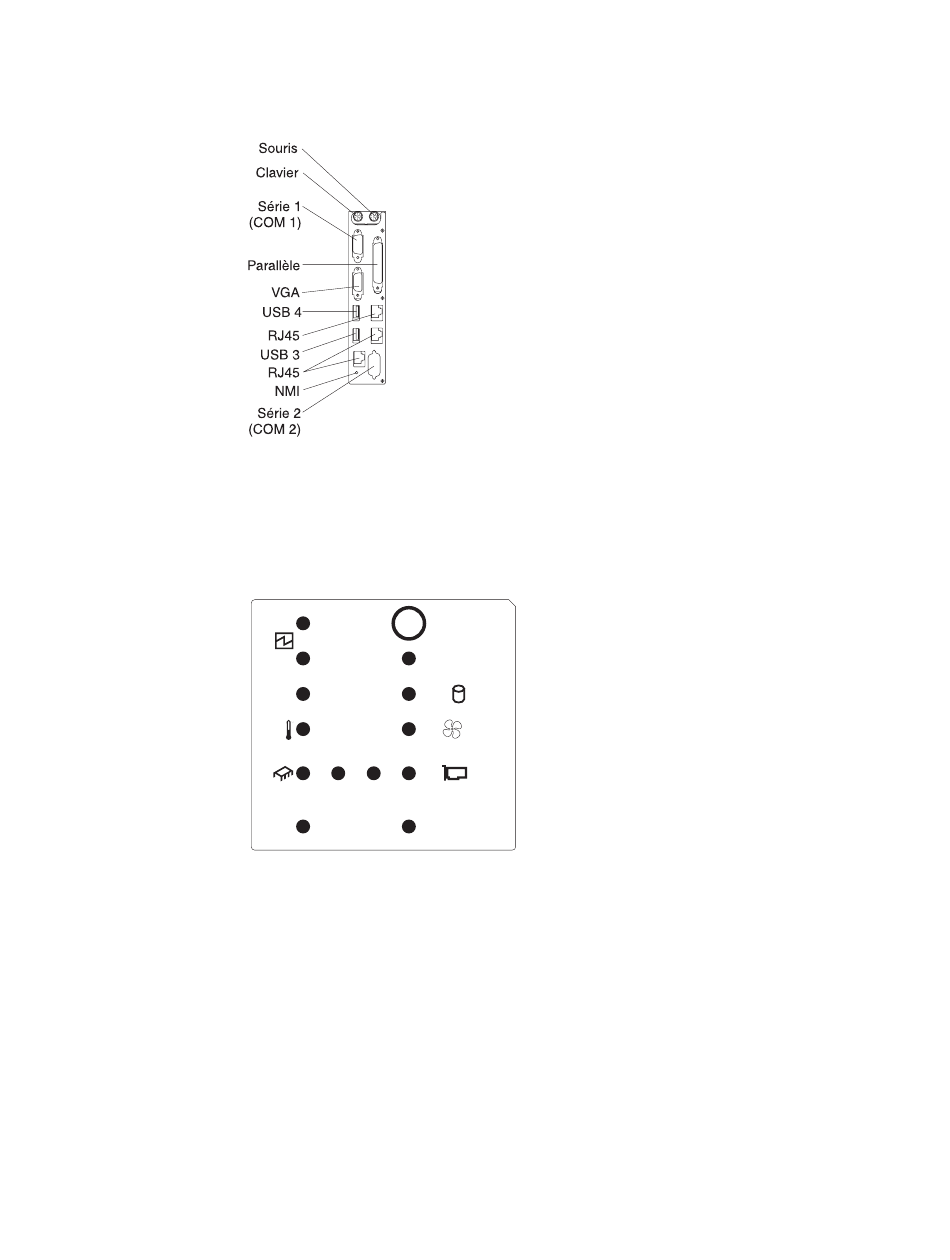

La figure suivante présente les connecteurs d'entrée-sortie externes de la carte
mère.
Panneau de diagnostic lumineux Light Path
La figure suivante présente le bouton REMIND et les voyants du panneau de
diagnostic lumineux Light Path. Le panneau de diagnostic lumineux Light Path
figure à l'intérieur du serveur sous le capot latéral gauche et les voyants d'erreur
sont également visibles par le capot latéral gauche.
Appuyez sur le bouton REMIND du panneau de diagnostic lumineux Light Path
pour prendre connaissance de l'erreur sans intervenir immédiatement. Si vous
appuyez dessus, le voyant d'erreur système clignote toutes les deux secondes tant
que l'erreur n'est pas corrigée. Si le système rencontre une autre erreur, le voyant
d'erreur système redevient fixe.
Pour plus d'informations sur le panneau de diagnostic lumineux Light Path,
consultez le document Problem Determination and Service Guide figurant sur le CD
IBM System x Documentation.
Le tableau suivant présente les voyants du panneau de diagnostic lumineux Light
Path, les incidents correspondants et les actions requises pour résoudre les
incidents.
1
REMIND
POWER
SUPPLY
2
MEMORY
DASD/
CONFIG
RAID
TEMP
FAN
PCI
BUS
S_ERR
VRM
CPU
SP BUS
NMI
SEE INSIDE COVER FOR MORE SERVICE INFORMATION
Chapitre 2. Installation des options
17
