Connexion de l'alimentation
Exigences d'alimentation CC du M1 :
Nominal
Émission VHF haute puissance (max.)
Remarque - Chaque combiné nécessite une puissance de 12 W
(1 A à 12 V)
CONSEIL - Pour fournir une puissance suffisante, tenez compte
des exigences totales du système en termes de calibre de câble
et de fusible adéquats avec une capacité d'expansion future (par
exemple l'ajout d'un combiné H1 ou H1P sur le même circuit).
Le câble d'alimentation de 2 m (fourni) est terminé par une prise
à 2 broches. Ce câble peut être prolongé ou raccourci au besoin.
>
Vérifiez que l'antenne VHF est connectée avant de la
brancher à l'alimentation électrique.
>
Connectez les fils positif (+ve rouge) et négatif (-ve noir) du
câble d'alimentation au navire.
>
Connectez un fusible ou un disjoncteur au câble positif du
calibre approprié pour le système. (par ex. 10 A pour le M1,
2 A pour chaque combiné)
>
Connectez le câble d'alimentation au M1. Serrez la bague de
verrouillage du câble d'alimentation dans le sens des aiguilles
d'une montre pour assurer un raccordement sûr et un joint
étanche.
>
Allumez les batteries du navire (et/ou l'interrupteur ou le
disjoncteur) pour mettre le M1 sous tension.
>
Assurez-vous que le M1 est sous tension en effectuant un
contrôle visuel des voyants du M1.
0,5 A à 12 V
6 A à 12 V
RECOMMANDÉ - Connectez le M1 à une alimentation électrique
qui restera allumée même si les batteries du navire sont
éteintes. (par exemple, connectez-le au circuit 24 heures sur 24)
Ceci est important pour la surveillance afin de s'assurer que le M1
reste allumé même lorsque l'alimentation CC principale du navire
est coupée.

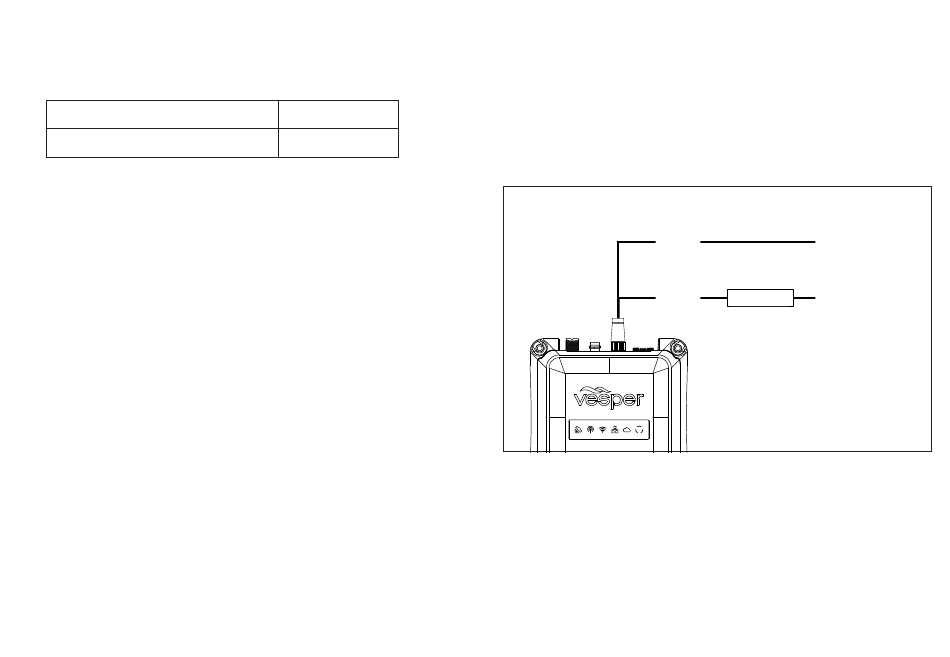

Schéma de câblage M1
Noir
Rouge
Codes couleur du câblage
Rouge
positif CC (+ve) (12/24 volts).
Noir
négatif CC (-ve)
Utilisez toujours un fusible ou un disjoncteur installé près de
l'extrémité de la batterie ou de la barre omnibus.
Ne vous connectez pas directement à une batterie.
Si vous devez prolonger les connexions électriques, utilisez du fil
étamé de qualité marine d'au moins 16 AWG (1,5 mm²).
Négatif -ve
Alimentation +ve
FUSIBLE
9
