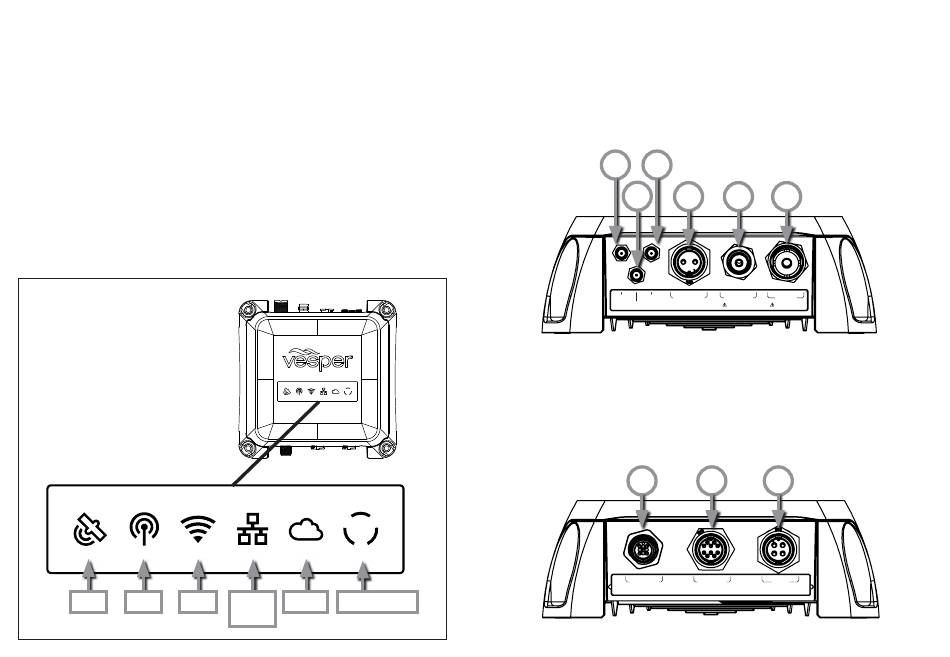

Panneau indicateur LED
Le panneau indicateur du M1 indique l'état du système par le biais
de voyants orange, verts et rouges fixes ou clignotants.
par ex. : L'icône GPS clignote momentanément en vert
lorsqu'une position est acquise et redevient
vert fixe après quelques secondes.
L'icône VHF indique VHF, AIS et ASN car ces fonctions sont
toutes connectées à la même antenne AIS/VHF.
La mise sous tension est indiquée par un voyant blanc.
Voir Diagnostic des icônes LED du M1 (p. 36).
GPS
VHF
Wi-Fi
NMEA
Cloud
Alimentation
2000
Emplacement des ports du M1
1 Port pour antenne Wi-Fi
2 Port pour antenne GPS
3 Port pour antenne cellulaire
1
3
2
WI-FI
CLOUD
ALIMENTATION
GPS
12-24 V 6 A MAX.
7 Port NMEA 2000
8 Port d'entrée/sortie
(NMEA 0183 et capteurs
GPIO)
7
NMEA2000
LEN:2
4 Alimentation CC
(12 V ou 24 V CC)
5 Port VHF auxiliaire
6 Antenne VHF
4
5
6
RÉPARTITEUR
ANTENNE
ENTRÉE 25 W
SORTIE 25 W
9 Port audio
(haut-parleur)
8
9
CAPTEURS
AUDIO
GPIO/NMEA0183
10 W 4 Ω
7
