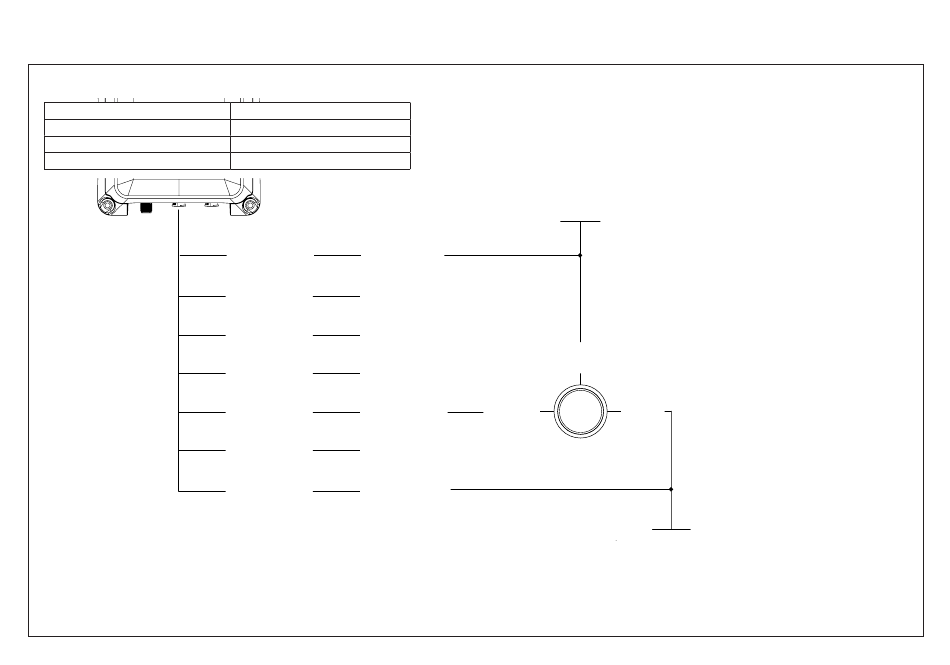

Câblage des capteurs GPIO - Interrupteur de silence d'alarme
Exemple de configuration du capteur GPIO
Nom du capteur/contrôle
Type de capteur/contrôle
Entrée par défaut élevée
Actif quand élevé
Remarque - Il est recommandé d'utiliser une connexion externe à tension pullup lorsque vous connectez des capteurs GPIO au M1.
Lorsqu'un capteur ne fournit pas plus de 2 V, la tension pullup fournit une référence de haut niveau appropriée pour l'entrée du M1.
26
Light
SILENCE SWITCH
Silence
Silence d'alarme
Pullup activée
Non, normalement ouvert
TENSION
PULLUP
ROUGE
RED
PULLUP
VOLTAGE
VERT
LIGHT
INPUT/OUTPUT 2
ENTRÉE/SORTIE 2
CLAIR
GREEN
INPUT/OUTPUT 1
ENTRÉE/SORTIE 1
MARRON
BROWN
GRIS
GRAY
ENTRÉE 3
INPUT 3
VIOLET
VIOLET
ENTRÉE 2
INPUT 2
BLEU
BLUE
ENTRÉE 1
INPUT 1
BLACK
NOIR
GND GPIO
GPIO GND
+ve 12/24 V
+ve 12/24V
Switch Illumination
Éclairage des interrupteurs
RED
ROUGE
Red (+ve) Optional
Rouge (+ve) en option
Réf.
P/N
MARRON
BROWN
BLACK
NOIR
141025
141025
-ve
-ve
Vesper Marine
Vesper Marine
Momentané
Momentary
Interrupteur de
External Mute Switch
sourdine externe
Part Number 141025
Référence 141025
