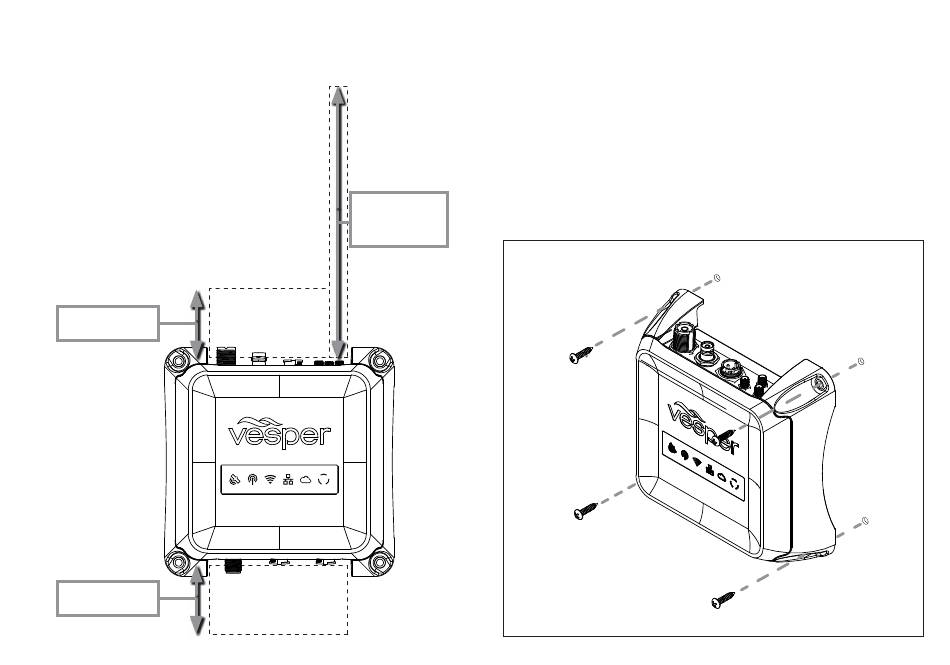

Placement du M1
Prévoyez au moins 50 mm sur chaque
rangée de connecteurs afin de laisser
suffisamment d'espace pour le passage et
la connexion des câbles.
Prévoyez au moins 200 mm pour que
l'antenne Wi-Fi externe soit placée en position
verticale afin d'augmenter la portée du Wi-Fi.
Pour une performance optimale du capteur
de cap, ne montez pas celui-ci sur ou
à proximité de matériaux ferreux. Voir
Introduction au capteur de cap (p. 24)
ATTENTION - Assurez-vous de maintenir la
distance minimale de sécurité avec les compas.
Boussole : 0,8 m, Compas de route : 0,4 m.
Câbles, prévoir
50 mm
Câbles, prévoir
50 mm
8
Montage du M1
1. Utilisez le M1 comme gabarit pour les trous de fixation.
2. Marquez les trous sur la surface de montage et percez-les.
3. Alignez le M1 sur les trous de fixation et fixez-le à l'aide des
Antenne
Wi-Fi, prévoir
200 mm
éléments de fixation de votre choix. (non incluses)
Vis recommandées : vis autotaraudeuses en inox 316 8G/1"
(4,2/25,4 mm) ou 10G/1" (4,8/25,4 mm) à tête cylindrique/ronde.
