Connexion à NMEA 2000
Le M1 peut être connecté à un réseau NMEA 2000 pour permettre
l'envoi de données AIS et de navigation, y compris de données
GPS, à d'autres appareils NMEA 2000.
- Les phrases NMEA (PGN) prises en charge sont énumérées à la
page 26.
- Un câble de descente NMEA 2000 et un raccord en T sont
nécessaires pour connecter le M1 au réseau NMEA 2000
d'un navire.
- La modification de l'identification de l'instance ou du système
peut être effectuée via l'application Cortex Onboard ou depuis le
combiné H1.
Application Cortex Onboard :
> Menu(
) > Settings > Device Settings > Networks
(> Paramètres > Paramètres des appareils > Réseaux)
> NMEA 2000...
> Device Instance (> Instance appareil) (0-255)
(sélectionner pour saisir la valeur)
> System Instance (> Instance système) (0-255)
(sélectionner pour saisir la valeur)
Combiné Cortex :
> Menu principal (
ouvrir le menu de configuration.
> Networks (> Réseaux)
> N2000 (NMEA 2000)
> Device Instance (> Instance appareil)
> System Instance (> Instance système)
Pour modifier l'instance de l'appareil ou du système, sélectionnez
le champ et utilisez le menu de l'écran tactile pour saisir un chiffre
compris entre 0 et 255
14
). Touchez l'icône de clé (
) pour

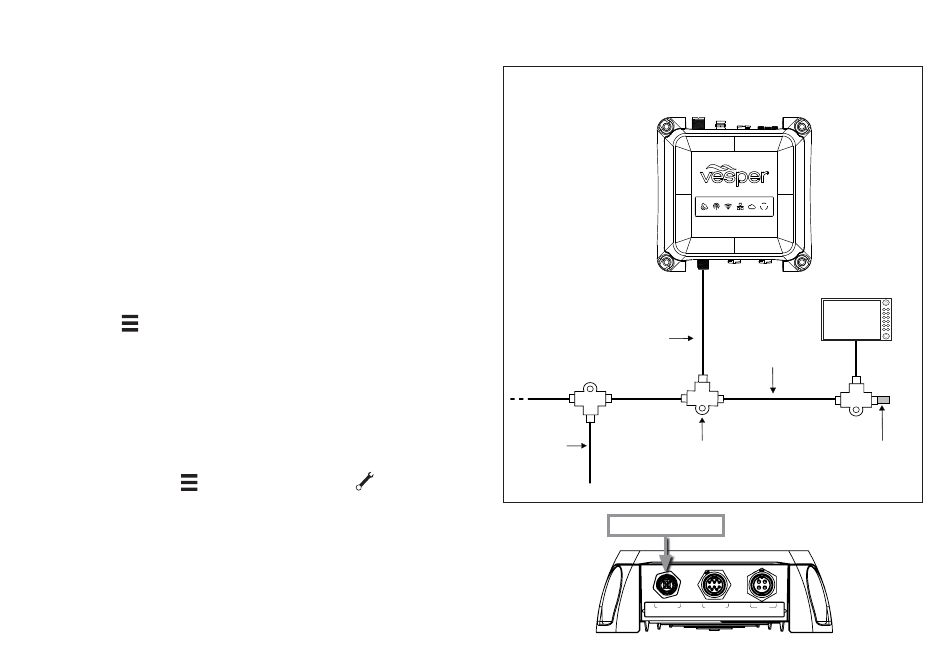

Exemple de connexion au réseau NMEA 2000
Câble de descente
Drop cable
Alimentation
Network
Raccord en T
T Connection
du réseau
power
Port NMEA 2000
NMEA2000
LEN:2
Traceur de cartes
Chart plotter
Câble d'extension
Network
extension cable
réseau
Résistance de
Terminating
terminaison
Resistor
CAPTEURS
AUDIO
GPIO/NMEA0183
10 W 4 Ω
