Antenne Wi-Fi externe (recommandée)
Tenez compte de exigences suivantes en matière de Wi-Fi lorsque
vous choisissez le placement :
-
Prévoyez suffisamment d'espace lors de l'installation du M1
pour que l'antenne Wi-Fi externe puisse être placée en position
verticale afin d'augmenter la portée du Wi-Fi.
-
Ne placez pas l'antenne Wi-Fi externe à proximité ou sur la
trajectoire d'antennes radar, HF et/ou de communication par
satellite à haute puissance (comme Iridium Go).
-
Tenez compte de la distance entre le combiné et le M1
embarqué. Certains objets et matériaux tels que l'acier,
l'aluminium et les composites de carbone peuvent produire des
interférences qui dégraderont la puissance du signal Wi-Fi.
Configuration de l'antenne Wi-Fi externe
Application Cortex Onboard :
> Menu (
) > Settings (Paramètres)
> Device Settings > Networks > WiFi... (> Paramètres
des appareils > Réseaux > Wi-Fi...)
> Use external antenna (> Utiliser une antenne
externe) (choisir ON/OFF)
Combiné Cortex :
> Menu principal (
le menu de configuration.
> Networks > WiFi... (> Réseaux > Wi-Fi...)
> External Antenna (> Antenne externe) (choisir ON/OFF)
La puissance du signal Wi-Fi peut être vérifiée via l'icône Wi-Fi sur
la barre d'état du combiné ou via le signal Wi-Fi de votre appareil.
Remarque - Le M1 comprend une antenne Wi-Fi interne pour les
installations qui ne nécessitent pas d'antenne externe.
12
). Touchez l'icône de clé (
) pour ouvrir

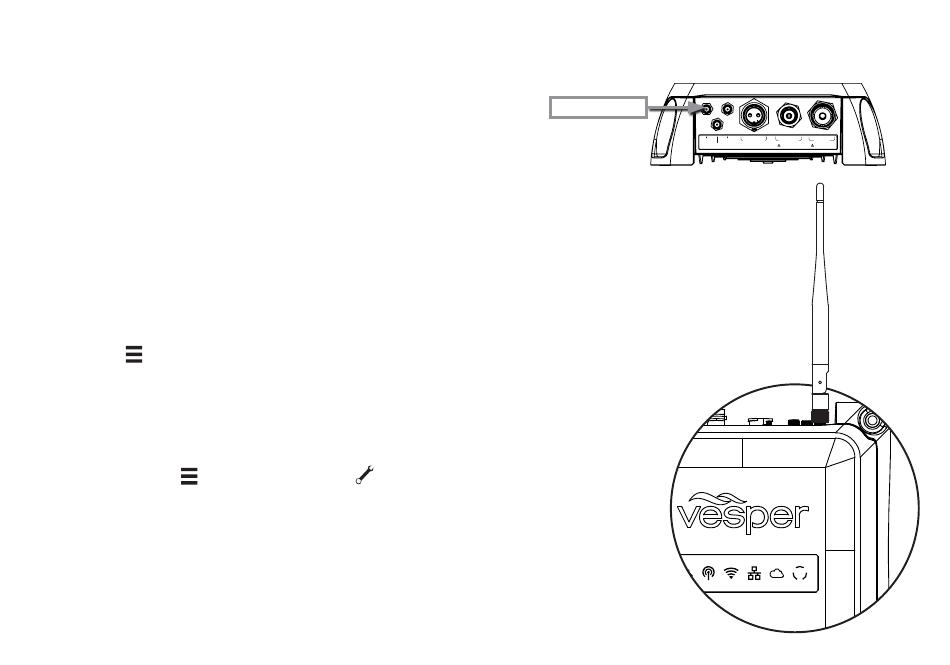

Installation de l'antenne Wi-Fi externe
Antenne Wi-Fi
> Connectez l'antenne Wi-Fi au port du M1
marqué WiFi.
> Serrez dans le sens des aiguilles d'une
montre. Ne serrez pas trop fort.
> Ajustez l'angle de l'antenne Wi-Fi pour qu'elle
soit aussi proche de la verticale que possible.
CONSEIL - Installez l'antenne Wi-Fi en dernier
afin de laisser suffisamment de place pour
l'accès et l'installation des autres connecteurs
de taille SMA reliés au GPS externe et
de l'antenne cellulaire optionnelle pour
la connectivité au cloud.
CONSEIL - Les installations
où un M1 est monté à
proximité d'un H1 (avec
peu ou pas d'interférence
avec le signal Wi-Fi)
peuvent ne pas
nécessiter l'installation
d'une antenne Wi-Fi
externe.
WI-FI
CLOUD
ALIMENTATION
RÉPARTITEUR
ANTENNE
12-24 V 6 A MAX.
ENTRÉE 25 W
SORTIE 25 W
GPS
