Antenne cellulaire externe (en option)
L'antenne cellulaire externe Vesper Marine peut être connectée
pour améliorer la couverture cellulaire. Tenez compte des
exigences suivantes en matière de placement et de connexion :
-
L'antenne cellulaire externe est certifiée IP67 et stable aux UV
pour une installation en extérieur.
-
Ne placez pas l'antenne cellulaire externe à proximité ou sur
la trajectoire d'antennes radar, HF et/ou de communication par
satellite à haute puissance (comme Iridium Go).
-
Le câble de l'antenne est terminé par un connecteur SMA
pour faciliter son acheminement à travers les trous et les
ouvertures. Ne coupez pas le câble sans les outils appropriés
pour le sertir sur un nouveau connecteur.
-
Ne prolongez pas le câble de l'antenne au-delà de la longueur
fournie de 5 m.
ASTUCE - Un voyant orange fixe sur le panneau indicateur LED
indique une tentative de connexion à une antenne-relais ; un
voyant vert indique que la connexion est établie. Voir Diagnostic
des icônes LED (p. 36) pour plus d'informations.
Configuration de l'antenne externe
Application Cortex Onboard :
> Menu (
) > Settings (> Paramètres)
> Device Settings > Networks > Cloud... (> Paramètres
des appareils > Réseaux > Cloud...)
> Use external antenna (> Utiliser une antenne
externe) (choisir ON/OFF)
Combiné Cortex :
> Menu principal (
le menu de configuration.
> Networks > Cloud (> Réseaux > Cloud)
> Use external antenna (> Utiliser une antenne
externe) (choisir ON/OFF)
Remarque - Le M1 comprend une antenne cellulaire interne pour les
installations où l'antenne externe n'est pas nécessaire.
16
). Touchez l'icône de clé (
) pour ouvrir

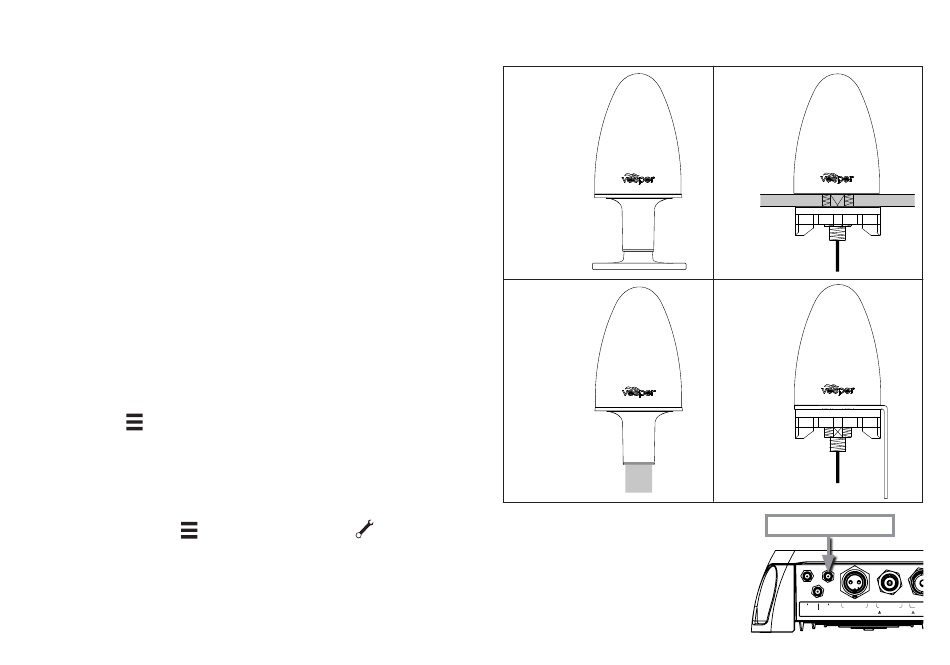

Montage de l'antenne cellulaire externe
Montage sur
base sur le
pont
Montage
sur mât
Mât fileté
1" 14 UNS
> Après avoir installé l'antenne
cellulaire, branchez le
connecteur SMA du câble de
l'antenne cellulaire au port du
M1 marqué Cloud.
> Serrez dans le sens des
aiguilles d'une montre.
Ne serrez pas trop fort.
Montage
encastré
sur le pont
Montage
vertical en
surface
Antenne cellulaire
WI-FI
CLOUD
ALIMENTATION
RÉPARTITEUR
12-24 V 6 A MAX.
ENTRÉE 25 W
GPS
ANTENNE
SORTIE 25 W
