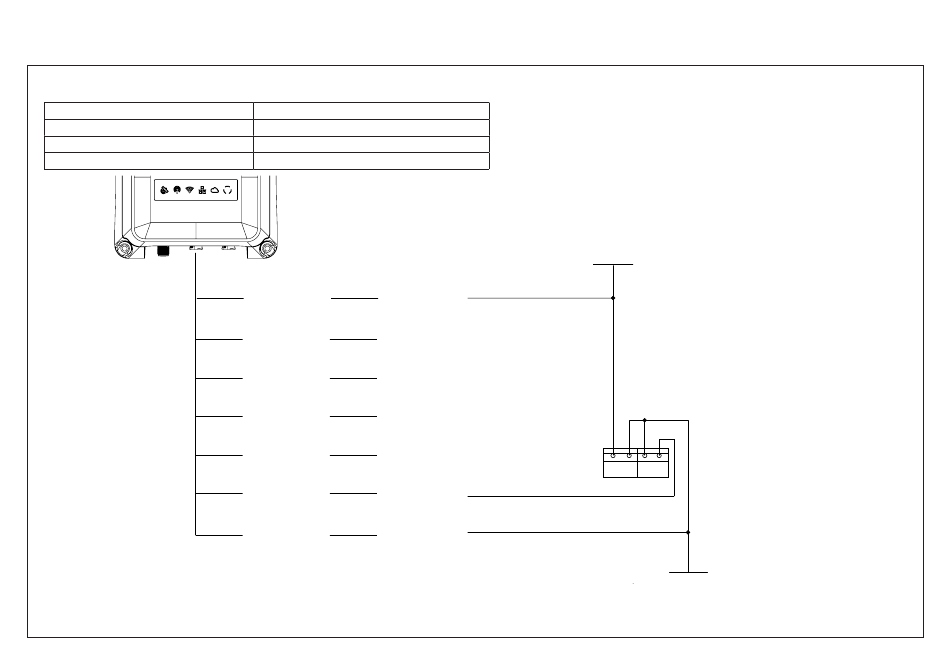

Câblage des capteurs GPIO - Capteur de fumée/chaleur
Exemple de configuration du capteur GPIO
Nom du capteur/contrôle
Type de capteur/contrôle
Entrée par défaut élevée
Actif quand élevé
Remarque - Il est recommandé d'utiliser une connexion externe à tension pullup lorsque vous connectez des capteurs GPIO au M1.
Lorsqu'un capteur ne fournit pas plus de 2 V, la tension pullup fournit une référence de haut niveau appropriée pour l'entrée du M1.
32
SMOKE / HEAT DETECTOR
Fumée dans la salle des machines
Capteur de fumée
Pullup activée
Non, normalement ouvert
TENSION PULLUP
ROUGE RED
VOLTAGE PULLUP
LIGHT VERT
INPUT/OUTPUT 2
ENTRÉE/SORTIE 2
GREEN CLAIR
INPUT/OUTPUT 1 ENTRÉE/SORTIE 1
MARRON BROWN
GRIS GRAY ENTRÉE 3 INPUT 3
VIOLET VIOLET ENTRÉE 2 INPUT 2
BLEU BLUE ENTRÉE 1 INPUT 1
BLACK NOIR GPIO GND GND GPIO
-ve
+ve 12/24 V +ve 12/24V
V + V - C NO V + V - C NO
-ve -ve
