Antenne GPS externe (obligatoire)
Tenez compte des exigences suivantes en matière de placement
et de connexion :
-
L'antenne GPS doit être placée de manière à avoir une vue
dégagée du ciel.
-
L'antenne GPS est certifiée IP67 et stable aux UV pour une
installation en extérieur.
-
Ne placez pas l'antenne GPS à proximité ou sur la trajectoire
d'antennes radar, HF et/ou de communication par satellite
à haute puissance (comme Iridium Go).
-
Vous ne pouvez pas utiliser un autre GPS ou tout autre
appareil NMEA pour fournir une position GPS au M1. Les
transpondeurs AIS SO-TDMA de classe B sont tenus par la
réglementation internationale d'utiliser leur propre GPS.
-
Vous pouvez utiliser le M1 pour partager des données de
positionnement GPS avec d'autres appareils via NMEA 2000,
0183 ou Wi-Fi.
-
Le câble de l'antenne est terminé par un connecteur SMA
pour faciliter son acheminement à travers les trous et les
ouvertures. Ne coupez pas le câble sans les outils appropriés
pour le sertir sur un nouveau connecteur.
CONSEIL - Utilisez l'écran d'état du GPS dans l'application
Onboard ou sur le combiné pour voir la puissance du signal
satellite et déterminer le meilleur emplacement pour installer
l'antenne GPS externe.
ATTENTION - L'antenne GPS Vesper Marine est spécialement
conçue pour être utilisée avec les appareils Vesper Marine.
L'utilisation d'une antenne GPS différente est susceptible
d'endommager le hub M1 et d'annuler la garantie.

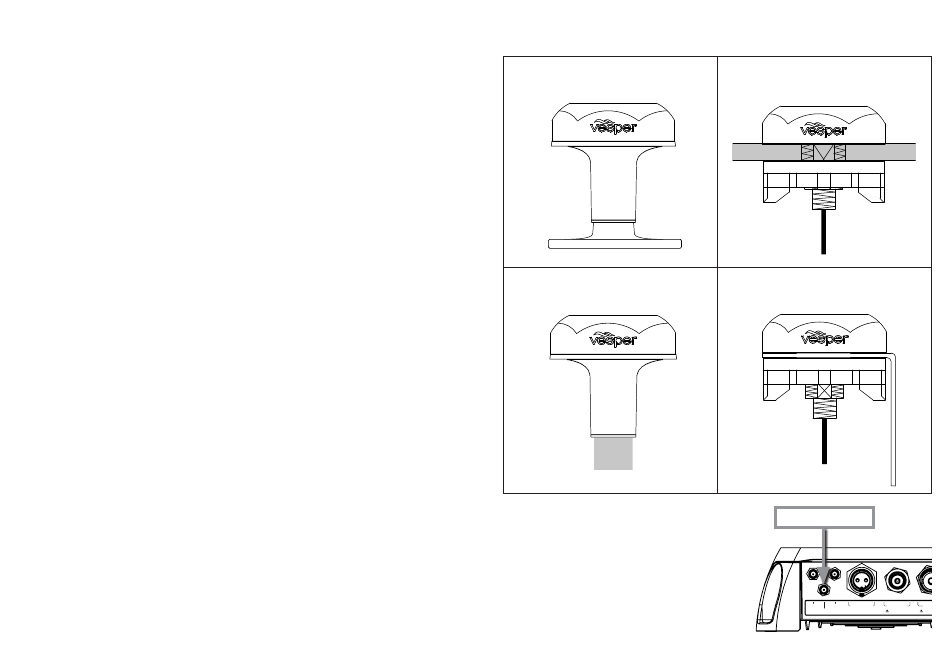

Montage de l'antenne GPS externe
Montage sur base sur le pont
Montage sur mât
Mât fileté 1" 14 UNS
> Après avoir installé l'antenne
GPS, branchez le connecteur
SMA du câble de l'antenne GPS
au port du M1 marqué GPS.
> Serrez dans le sens des aiguilles
d'une montre.
Ne serrez pas trop fort.
Montage encastré sur le pont
Montage vertical en surface
Antenne GPS
WI-FI
CLOUD
ALIMENTATION
RÉPARTITEUR
GPS
12-24 V 6 A MAX.
ENTRÉE 25 W
ANTENNE
SORTIE 25 W
11
