Haut-parleur externe (en option)
Un haut-parleur externe optionnel peut être connecté au M1 pour
les alarmes audio ou les alarmes vocales à l'aide du câble audio.
En outre, le haut-parleur diffuse également la voix en VHF lorsque
le M1 est connecté à un combiné H1 ou H1P.
Assurez-vous que le haut-parleur externe est installé à au moins
1 m de tout compas magnétique ou capteur fluxgate et à au
moins 1 m du hub M1 lui-même.
Codes couleur du câblage du haut-parleur externe
Orange
audio positif (+ve)
Noir
audio négatif (-ve)
CONSEIL - Pour obtenir des performances audio optimales,
choisissez un haut-parleur d'une puissance audio minimale de
10 W et d'une impédance de 4 ohms.
CONSEIL - Le volume est contrôlé via l'application Onboard et/ou
un combiné Cortex.

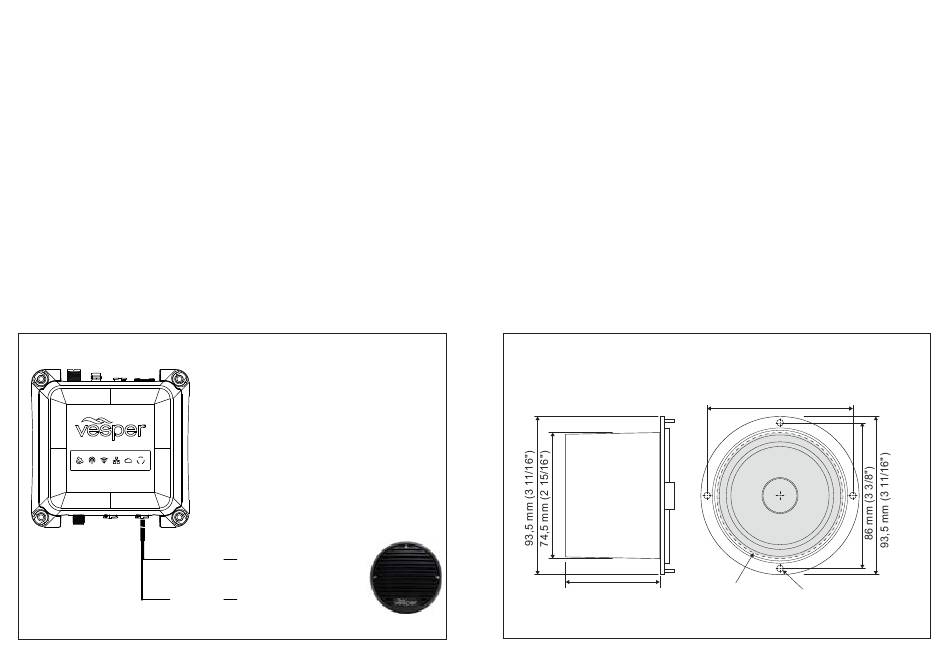

Schéma de câblage du haut-parleur externe
Orange
Noir
LIGHT
NMEA TX B
NMEA TX A
NMEA RX B
NMEA RX A
NMEA 0183 COMMON
and GPIO GROUND
Audio positif (+ve)
Audio négatif (-ve)
ORANGE
Haut-parleur externe Vesper Marine
WHITE
Le haut-parleur externe Vesper Marine (référence 111210) est conçu
DARK GREEN
spécialement pour le milieu marin. Doté d'un indice de protection
YELLOW
IP66, ce haut-parleur peut être installé presque partout à bord.
BLACK
- Haut parleur 3" 70 W
- Réponse en fréquence de 80 Hz-18 kHz
- Impédance de 4 ohms
- Étanchéité IP66 pour les applications marines
- Boîtier en polymère résistant aux UV/cône en polypropylène
- Panier et grille robustes en plastique ABS moulé
- Précâblé avec 2 m de câble
Dimensions du haut-parleur externe
Côté
55.6mm (2 3/16")
55,6 mm (2 3/16")
ORANGE
BLACK
RED
BROWN
RED
LIGHT GREEN
BROWN
GRAY
VIOLET
BLUE
Avant
86mm (3 3/8")
86 mm (3 3/8")
DRILL / CUT
DRILL X 4
PERCER/DÉCOUPER
PERCER X 4
ø 74.5mm (2 15/16")
ø 4mm (5/32")
ø 74,5 mm (2 15/16 ")
ø 4 mm (5/32 ")
AUDIO +VE
AUDIO -VE
Reserved -
Reserved -
PULLUP VOLTAG
INPUT / OUTPUT
INPUT / OUTPUT
INPUT 3
INPUT 2
INPUT 1
