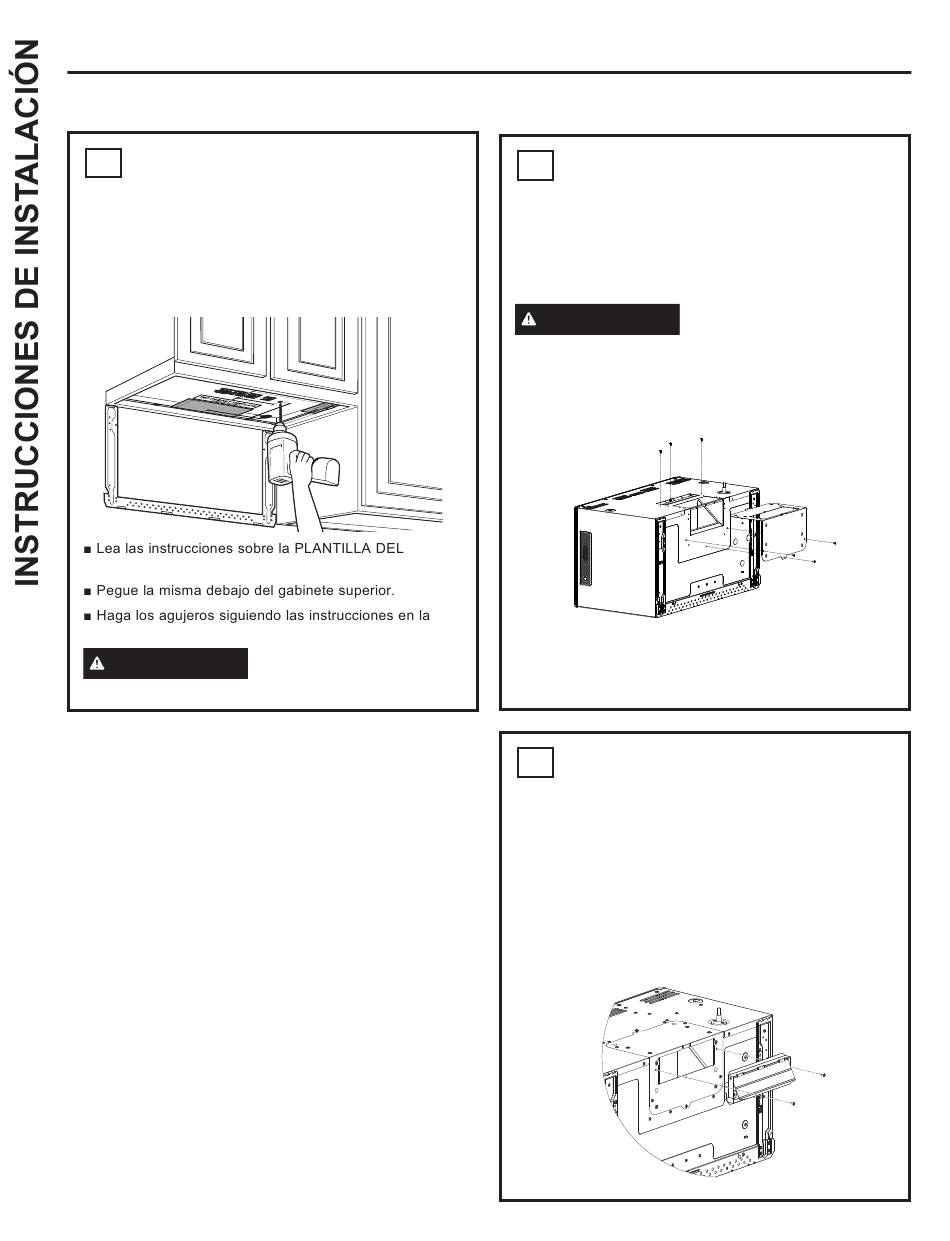

C. ESCAPE EXTERIOR TRASERO
C3
USE LA PLANTILLA DEL
GABINETE SUPERIOR PARA LA
PREPARACIÓN DEL GABINETE
SUPERIOR
Es necesario hacer agujeros para los tornillos del soporte
superior y un agujero lo suficientemente grande para que
el cable de corriente lo pueda atravesar.
GABINETE SUPERIOR.
PLANTILLA DEL GABINETE SUPERIOR.
PRECAUCIÓN
realizar agujeros en la parte inferior del gabinete.
26
Instrucciones de Instalación
Use gafas de seguridad al
(Conducto Horizontal) (Cont.)
C4
AJUSTE LA SALIDA DEL
CALEFACTOR
La unidad es enviada con la configuración de salida de
ventilación superior. A fin de ajustar la unidad a la salida
de ventilación trasera, retire la placa de montaje del
regulador y vuelva a posicionar la misma de modo que la
abertura se encuentre en la parte trasera de la unidad.
PRECAUCIÓN
Use guantes para protegerse
de los externos filosos.
1. Retire los 3 tornillos como se muestra y guarde los
mismos.
2. Retire la placa de montaje del regulador retirando los
tornillos.
3. Vuelva a posicionar la placa de montaje del regulador
de modo que la abertura se encuentre en la parte
trasera de la unidad.
4. Vuelva a ajustar los tornillos.
C5
ENSAMBLE E INSTALE EL
ADAPTADOR
1. Retire la cinta del regulador. Asegúrese de que el
regulador gire fácilmente antes del montar la unidad.
Deberá hacer ajustes para asegurar una alineación
correcta con el conducto de salida de ventilación de su
hogar luego de instalar la unidad.
2. Posicione el regulador de la unidad en la parte trasera
de la unidad y asegure el mismo con los tornillos que
fueron retirados. NOTA: El regulador deberá girar sobre
la parte superior como se muestra a continuación.
49-2000492 Rev. 2
