A. ESCAPE SUPERIOR EXTERIOR
A3

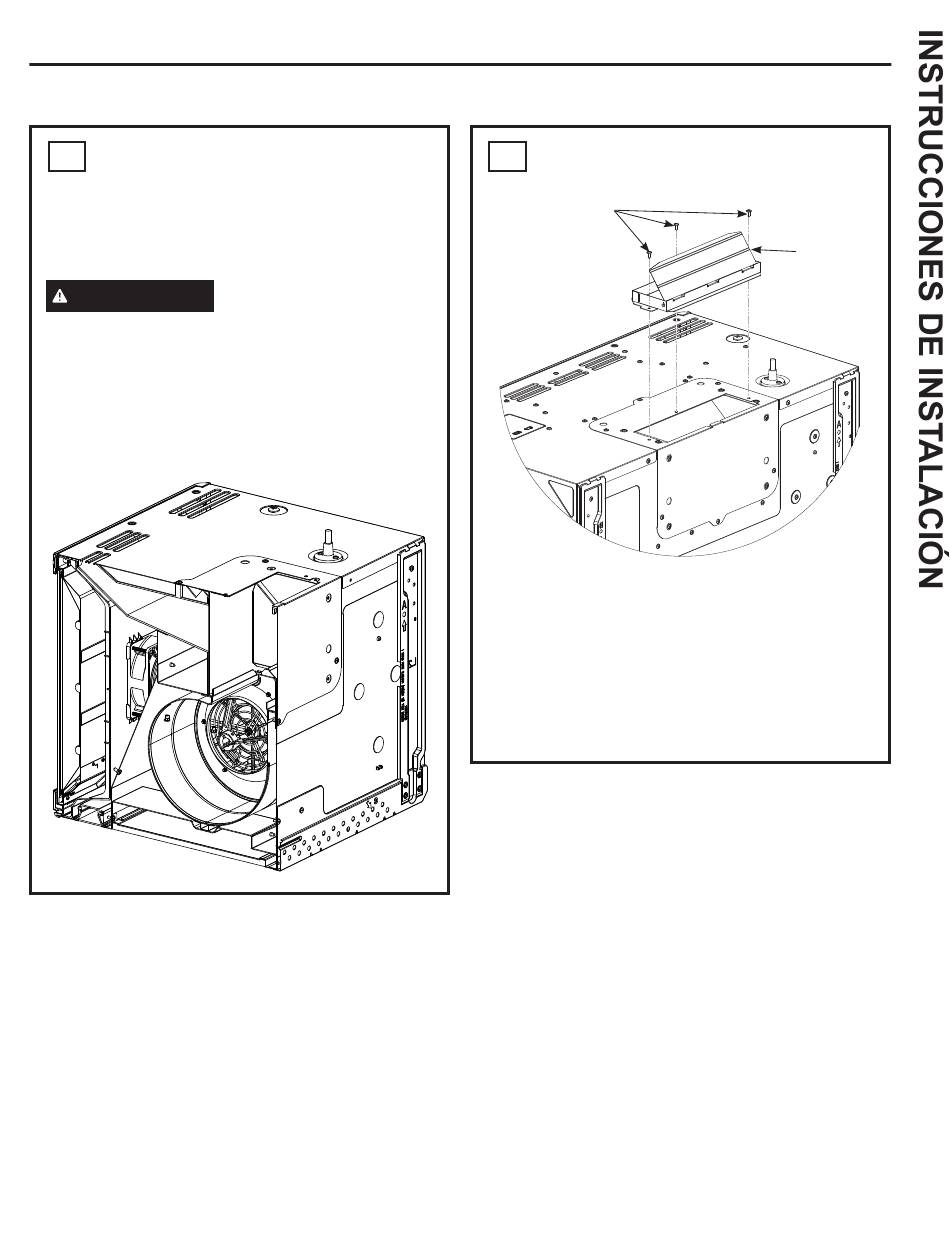

AJUSTE LA SALIDA DEL
CALEFACTOR
La campana es enviada con la configuración de salida de
ventilación superior. Si la configuración no se encuentra
en la dirección de salida de ventilación superior, siga los
siguientes pasos.
PRECAUCIÓN
de los externos filosos.
1. Retire la placa de montaje del regulador y el desviador.
2. Retire el desviador de la posición angulada y vuelva a
insertar el mismo de forma vertical como se muestra.
3. Vuelva a adherir la placa de montaje del regulador con
la abertura en la parte superior de la unidad, como se
muestra.
49-2000492 Rev. 2
Instrucciones de Instalación
Use guantes para protegerse
Conducto Vertical) (Cont.)
A4
ENSAMBLE E INSTALE EL
ADAPTADOR
Tornillos
1. Retire los 3 tornillos que se muestran más arriba.
Posicione el regulador en la parte superior de la placa
de montaje del regular y asegure el mismo con los
tornillos que fueron retirados.
2. Retire la cinta del regulador. Asegúrese de que el
regulador gire fácilmente antes de montar la unidad.
Deberá hacer ajustes para asegurar una alineación
correcta con el conducto de escape de su hogar luego
de instalar la unidad.
Regulador
19
