CORDONS PROLONGATEURS
Utiliser exclusivement des cordons prolongateurs à trois fils doté
d'une fiche à prise de terre brabchés sur une prise triphasée
compatible avec la fiche de l'outil. Lors de l'utilisation d'un outil
électrique à grande distance d'une prise secteur, veiller à utiliser
un cordon prolongateur d'une capacité suffisante pour supporter
l'appel de courant de l'outil. Un cordon de capacité insuffisante
causerait une baisse de la tension de ligne, entraînant une
perte de puissance et une surchauffe. Se reporter au tableau
ci-dessous pour déterminer le calibre minimum de fil requis pour
un cordon donné. Utiliser exclusivement des cordons à gaine
ronde homologués par Underwriter's Laboratories (UL).
**Intensité nominale (sur la plaquette signalétique de l'outil)
0-2,0
2,1-3,4
Longueur
du cordon
25'
16
16
50'
16
16
100'
16
16
**Utilisé sur circuit de calibre 12 – 20 A.
NOTE : AWG = American Wire Gauge
Pour les travaux à l'extérieur, utiliser un cordon prolongateur
spécialement conçu à cet effet. La gaine des cordons de ce
« W-A » ou « W »
type porte l'inscription
Avant d'utiliser un cordon prolongateur, vérifier que ses fils
ne sont ni détachés ni exposés et que son isolation n'est ni
coupée, ni usée.
AVERTISSEMENT :
Maintenir le cordon prolongateur à l'écart de la zone de tra-
vail. Lors du travail avec un cordon électrique, placer le cor-
don de manière à ce qu'il ne risque pas de se prendre dans
les pièces de bois, outils et autres obstacles. Ne pas pren-
dre cette précaution peut entraîner des blessures graves.
AVERTISSEMENT :
Vérifier l'état des cordons prolongateurs avant chaque utili-
sation. Remplacer immédiatement tout cordon endommagé.
Ne jamais utilise un outil dont le cordon d'alimentation est
endommagé car tout contact avec la partie endomma-
gée pourrait causer un choc électrique et des blessures
graves.
CONNEXION ÉLECTRIQUE
Cet outil est équipé d'un moteur électrique de précision. Elle
doit être branchée uniquement sur une alimentation 120 V,
c.a. (courant résidentiel standard), 60 Hz. Ne pas utiliser cet
produit sur une source de courant continu (c.c.). Une chute
de tension importante causerait une perte de puissance et
une surchauffe du moteur. Si l'outil ne fonctionne pas une fois
branché, vérifier l'alimentation électrique.
VITESSE ET CÂBLAGE
La vitesse à vide de cet produit est d'environ 5 000 r/min (RPM).
La vitesse n'est pas constante et elle diminue sous une charge
CARACTÉRISTIQUES ÉLECTRIQUES
3,5-5,0
5,1-7,0 7,1-12,0
Calibre de fil
(A.W.G.)
16
16
14
16
14
14
14
12
10
.
ou en présence d'une baisse de tension. Le câblage de l'atelier
est aussi important que la puissance nominale du moteur. Une
ligne conçue seulement pour l'éclairage ne peut pas alimenter
correctement le moteur d'un outil électrique. Un fil électrique
d'une capacité suffisante pour une courte distance ne le sera
pas nécessairement pour une distance plus longue. Une ligne
dont la capacité est suffisante pour un outil électrique ne l'est
pas nécessairement pour deux ou trois.
INSTRUCTIONS DE MISE À LA TERRE
Ce produit doit être fondé. En cas de problème de fonction-
nement ou de panne, la mise à la terre fournit un chemin de
résistance au courant électrique, pour réduire le risque de
choc électrique. Cet produit est équipé d'un cordon électrique
12,1-16,0
avec conducteur et fiche de mise à la terre. Le cordon doit être
branché sur une prise correctement installée et mise à la terre
conformément à tous les codes et réglementations locaux en
vigueur.
14
Ne pas modifier la fiche fournie. Si elle ne peut pas être insérée
12
dans la prise secteur, faire installer une prise adéquate par un
—
électricien qualifié.
AVERTISSEMENT :
L'usage d'un cordon prolongateur incorrect peut présenter
des risques de choc électrique. Si le cordon doit être réparé
ou remplacé, ne pas connecter le fil de terre de l'outil sur
une borne sous tension.Le fil à gaine verte, avec ou sans
traceur jaune est le fil de terre.
Consulter un électricien qualifié ou le personnel de service si
les instructions de mise à la terre ne sont pas bien comprises,
ou en cas de doute au sujet de la mise à la terre.
Tout cordon endommagé doit être réparé ou remplacé im-
médiatement.

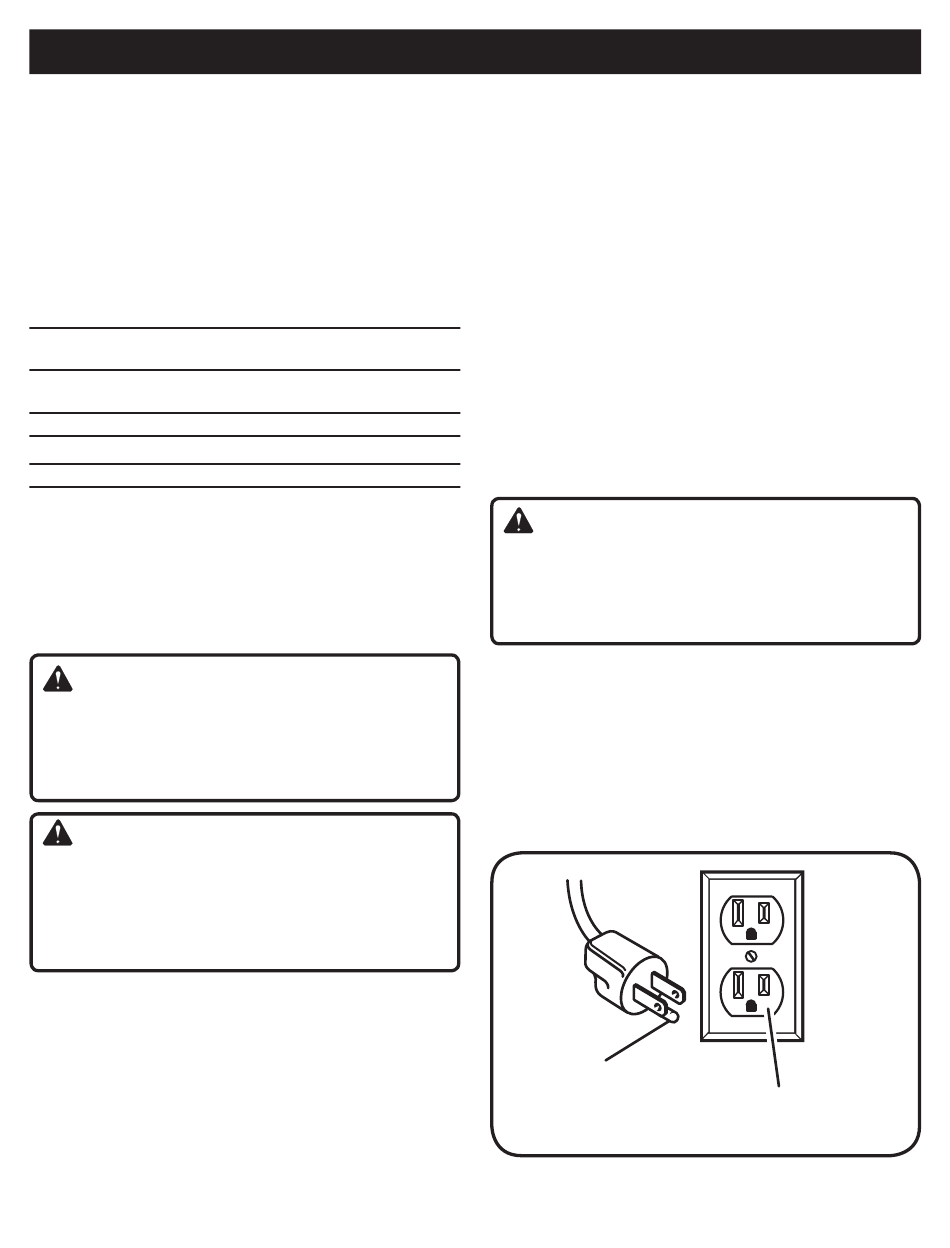

Ce produit est pour l'usage sur un nominal 120 circuit de volt et
a un fonder bouche similaire au bouchon illustré dans la figure
1. Seulement connecter le produit à une sortie ayant la même
configuration comme le bouchon. Ne pas utiliser un adaptateur
avec ce produit.
BROCHE DE
TERRE
8
PRISE SECTEUR 120 V MISE
À LA TERRE
Fig. 1
