RÉGLAGE DE LA PROFONDEUR DE LAME

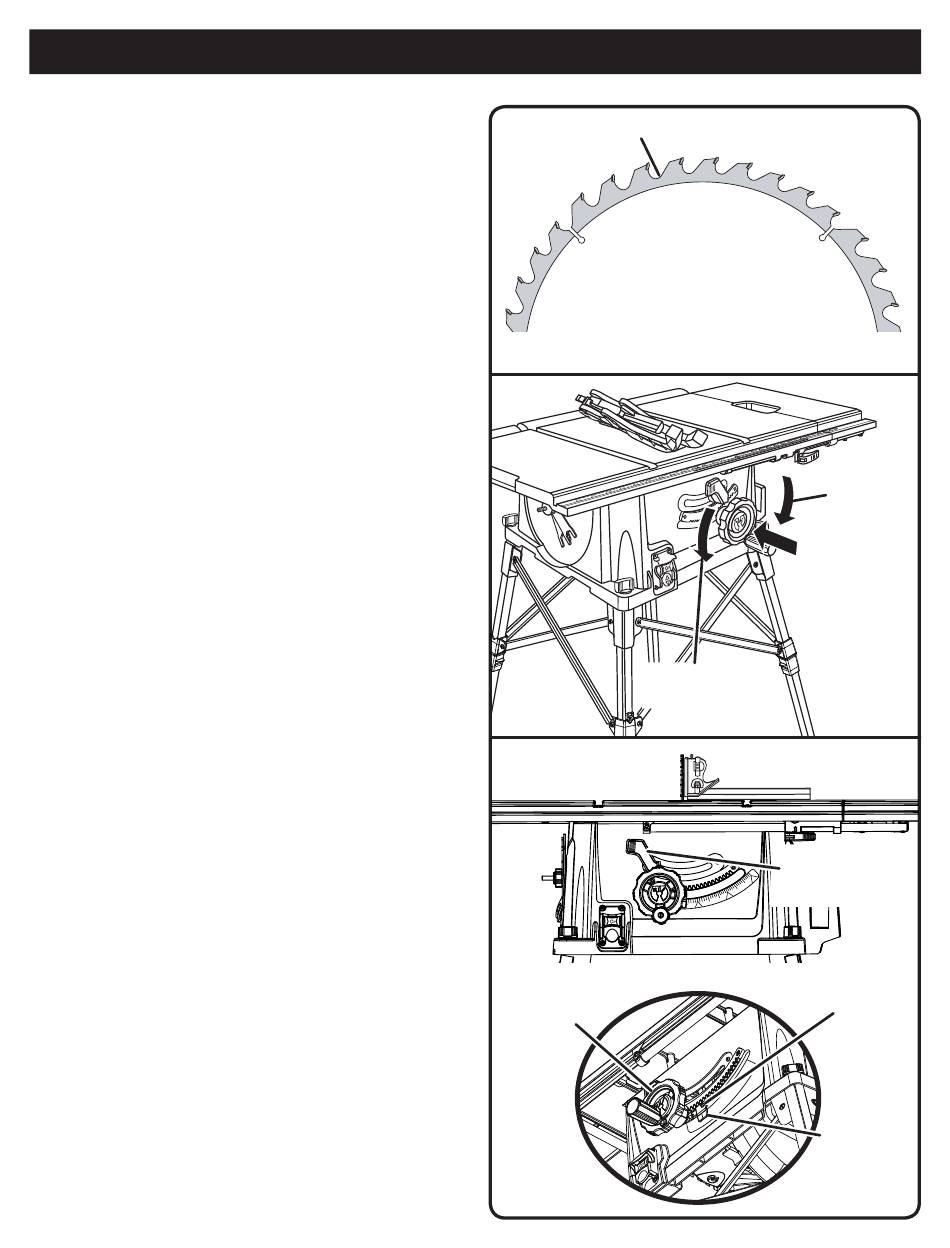

Voir la figure 28.
La profondeur de coupe doit être réglée pour que les pointes
extérieurs des dents de la lame dépassent la pièce de bois
d'environ 3 à 6 mm (1/8 à 1/4 po) mais que les points les
plus bas (creux) soient au-dessous de la surface supérieure
de la pièce.
 Pousser le levier de verrouillage de biseau vers la gauche,
afin de pouvoir régler l'angle de coupe.
 Relever la lame en tournant le volant de réglage de
hauteur / biseau vers la droite ou l'abaisser en tournant
le volant de réglage vers la gauche.
RÉGLAGE DE L'ANGLE DE LAME (BESEAU)
Voir les figures 29 - 30.
NOTE : Pour une coupe à 90°, le réglage de biseau est de
0° et pour une coupe à 45°, le réglage est de 45°.
 Desserrer la commande de biseau en tirer le levier de
verrouillage de biseau à fond vers la droite.
 Ajuster l'angle de biseau en poussant le volant en direc-
tion de la scie afin de pouvoir le tourner. Touner le volant
vers la gauche pour augmenter l'angle de la lame, en
direction de la position 45°. Touner le volant vers la droite,
pour réduire l'angle de la lame, en direction de la position
90°.
 Desserrer la commande de biseau en tournant le levier
de verrouillage vers la gauche.
RÉGLAGE DE L'INDICATEUR DE BISEAU
Voir la figure 30.
Si l'indicateur de biseau n'est pas sur zéro lorsque la lame
de la scie est à 90°, le régler en desserrant la vis et en le
plaçant sur la graduation 0° de l'échelle de biseau. Resser-
rer la vis.
UTILISATION
VOLANT DE
RÉGLAGE DE
HAUTEUR /
BISEAU
26
CREUX
POUR AUGMENTER
L'ANGLE
VERROUILLAGE
Fig. 28
POUR RÉDUIRE
L'ANGLE
Fig. 29
LEVIER DE
DE BISEAU
VIS
INDICATEUR
DE BISEAU
Fig. 30
