INSTALLATION DE LA SCIE À TABLE SUR LE
QUICK STAND™

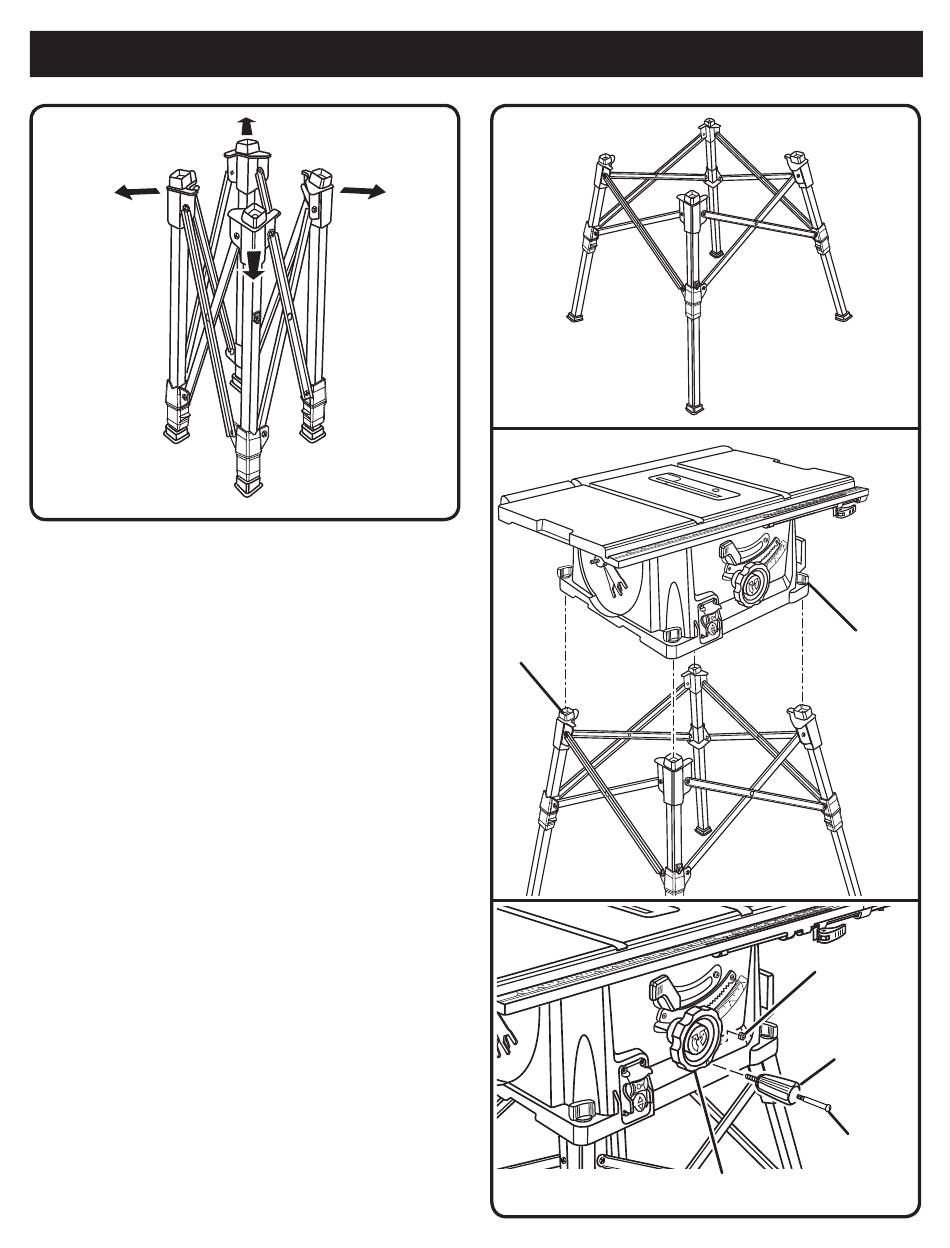

Voir la figure 8.
 Placer la base de la scie à table sur le stand. Positionner
les trou taraudé sur bouton de verrouillage du stand.
 Insérer la vis du bouton de verrouillage dans la trou ta-
raudé et tourner ce bouton vers la droite pour assujettir
la scie sur le stand.
 Répéter l'opération avec les trois autres boutons de
verrouillage.
INSTALLATION DE LA POIGNÉE
Voir la figure 9.
 Tenir fermement l'écrou en nylon et tourner la vis vers la
gauche pour retirer complètement l'écrou.
NOTE : Ne pas retirer la vis de la poignée.
 Insérer l'écrou en nylon dans le trou en retrait du volant
de réglage de hauteur / biseau et le maintenir en place.
 Insérer la poignée y vis dans le trou du volant de réglage
de hauteur / biseau.
 Serrer la vis en la tournant vers la droite avec un tournevis
plat.
ASSEMBLAGE
Fig. 6
TROU
TARAUDÉ
16
VERROUILLAGE
ÉCROU
POIGNÉE
VOLANT DE RÉGLAGE DE
HAUTEUR / BISEAU
Fig. 7
BOUTON DE
Fig. 8
VIS
Fig. 9
