Vérification Et Alignement Du Écarteur/ Couteau Diviseur Et La Lame - Ryobi RTS20 Manuel D'utilisation

Installation de protège-lame :
 Soulever le levier du garde en haut pour déverrouiller
 Avec le devant du protège-lame a élevé, abaisser le
dos du garde dans le trou de milieu le écarteur/couteau
diviseur. ppuyer le devant du garde jusqu'à ce que c'est

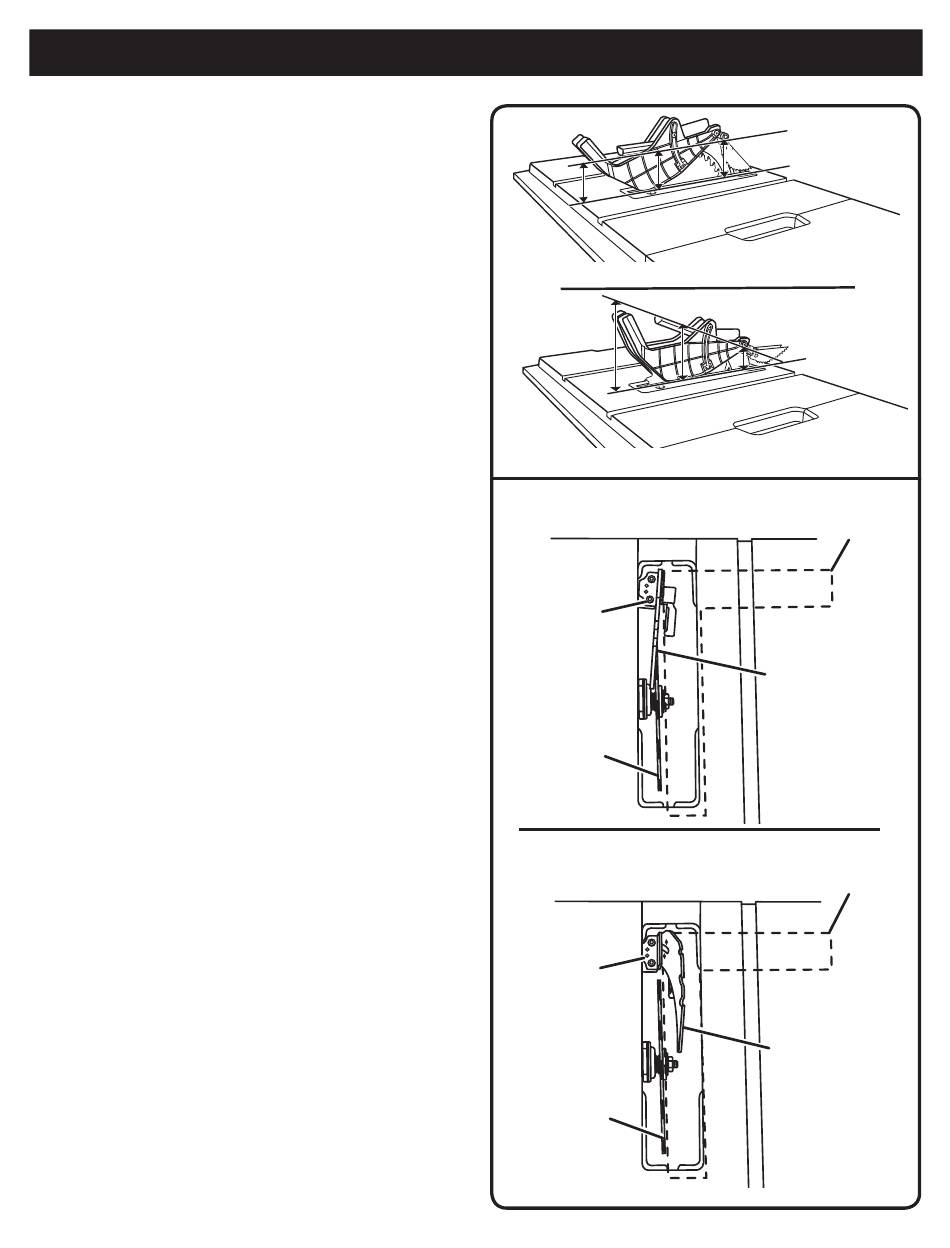

parallèle à la table (voir la figure 15). Si le protège-lame
n'est pas parallèle la table, le couteau de riving n'est pas
dans écarteur (ou « en haut ») la position.
 Verrouiller le garde à sa place en appuyant le levier du
garde.
NOTE : L'alignement du couteau diviseur peut être ré-
glé en fonction de différentes largeurs de lame. Voir :
Vérification et alignement du écarteur/couteau diviseur
et la lame. Vérifier que la garde de lame fonctionne libre-
ment, sans heurter d'autres pièces.
VÉRIFICATION ET ALIGNEMENT DU ÉCARTEUR/
COUTEAU DIVISEUR ET LA LAME
Voir la figure 16.
Vérification de l'alignement du écarteur/couteau diviseur :
 Débrancher la scie.
 Élever la lame de scie en tournant le volant de réglage
de hauteur / biseau vers la droite.
 Relever les griffes antirebond et ensemble de protège-
lame. Placer une équerre de charpentier à côté de la lame
et ensemble de protège-lame.
NOTE : placez l'équerre de charpentier entre les dents
àpointes carbure et mesurez à partir de la lame. Cette
étapepermet de s'assurer que l'équerre de charpentier
est bienappliquée contre la lame de l'avant à l'arrière
 La lame de la scie et le écarteur/couteau diviseur sont
alignés lorsque l'équerre de charpentier contacte la
lame et le écarteur/couteau diviseur uniformément,
sans laisser d'espace.
Si le écarteur/couteau diviseur n'est pas alignée sur la lame,
un réglage est nécessaire. Le écarteur/couteau diviseur doit
être dans l'alignement de l'avant vers l'arrière (horizontale-
ment) et le dessus pour inférieure (verticalement).
Réglage (horizontale) :
 Relever les griffes antirebond et ensemble de protège-
lame.
 Desserrer le vis le support de montage.
 Repositionner le écarteur/couteau diviseur à ce que la
lame soit parfaitement alignée sur le écarteur/couteau
diviseur.
 Une fois la garde correctement alignée, reserrer
fermement l'écrou papillon.
Réglage (verticale):
 Lentement tourner les vis d'arrêt jusqu'à ce que le couteau
diviseur est aligné avec la lame.
ASSEMBLAGE
D'ARRÊT
19
CORRECT
INCORRECT
PRÉCISION HORIZONTALE
VIS
LAME
PRÉCISION VERTICALE
VIS
LAME
Fig. 15
ÉQUERRE DE
CHARPENTIER
ÉCARTEUR/COUTEAU
DIVISEUR
ÉQUERRE DE
CHARPENTIER
ÉCARTEUR/
COUTEAU
DIVISEUR
Fig. 16
