5.2
Affectation des bornes
Pos: 14.6 /Überschriften/1.1.1/1-spaltig/Versorgungs- / Sensoranschluss @ 16\mod_1199260387640_3848.doc @ 146878
5.2.1
Raccord d'alimentation / Raccord du capteur
Pos: 14.7 /Elektrischer Anschluss/Temperatur/TTR200/Anschlussplan (BA) @ 18\mod_1203682458036_3848.doc @ 164663

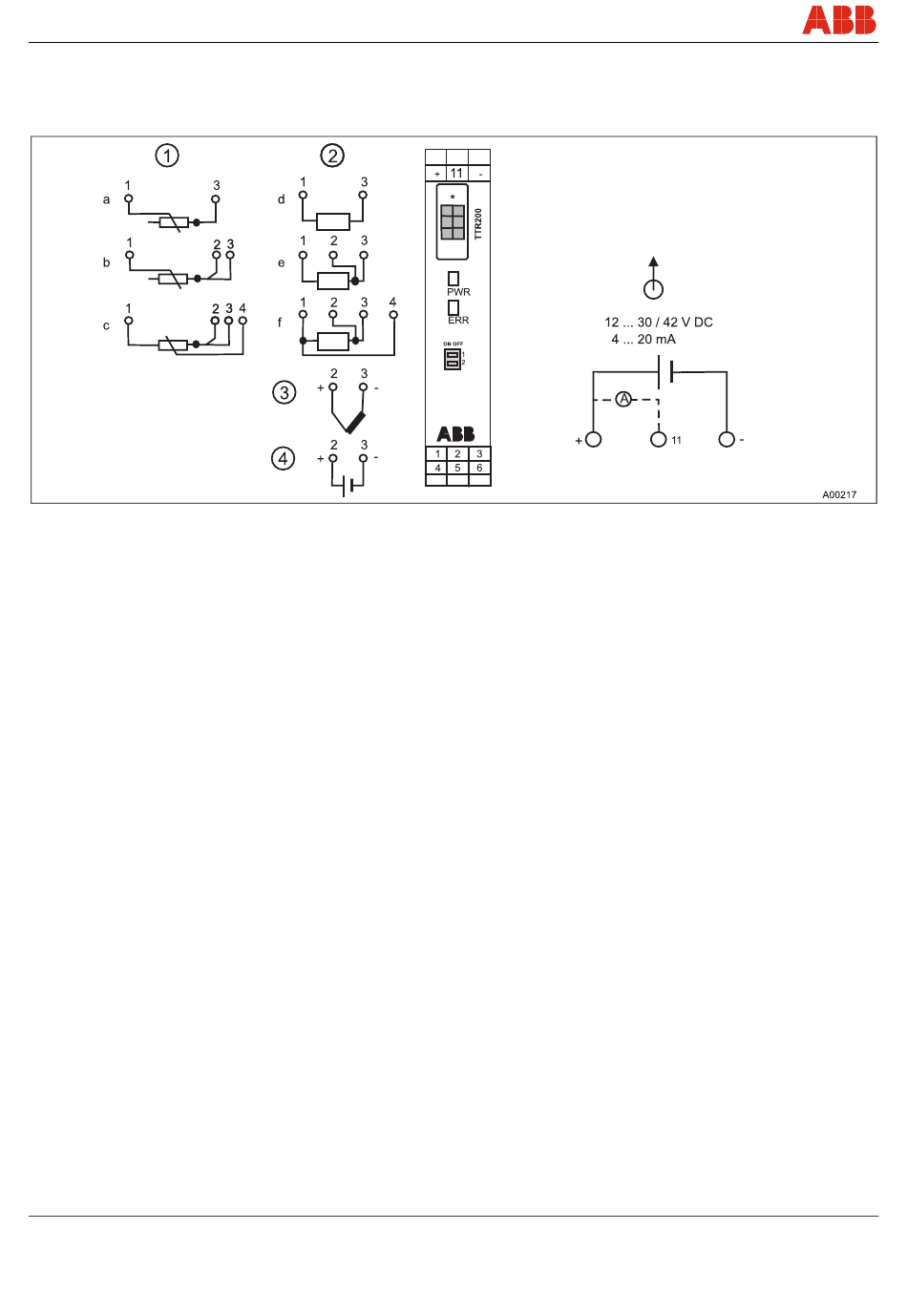

Fig. 5: *(interface de configuration locale prévue/non fonctionnelle)
1
Potentiomètre : 0 ... 500 Ω ou 0 ... 5000 Ω
a
Potentiomètre, circuit à 2 conducteurs
b
Potentiomètre, circuit à 3 conducteurs
c
Potentiomètre, circuit à 4 conducteurs
2
Sondes à résistance RTD (p. ex. Pt100)
d
RTD, circuit à 2 conducteurs
e
RTD, circuit à 3 conducteurs
f
RTD, circuit à 4 conducteurs
Pos: 14.8 /Elektrischer Anschluss/Temperatur/TTR200/Anmerkung zu Anschlussplan (BA) @ 18\mod_1205827740529_3848.doc @ 170994
Remarque
Borne 11 : mesure du courant de sortie 4 ... 20 mA sans ouverture / interruption de la boucle de courant (voir chapitre 5.3 Schéma fonctionnel )
•
PWR / LED verte : Indication d'alimentation en courant
•
ERR / LED rouge : Signalisation de défaut du capteur, du câble du capteur et de l'appareil
•
Commutateur DIP 1 :
•
Commutateur DIP 2 :
Pos: 14.9 /======= Seitenumbruch ======== @ 0\mod_1126532365768_3848.doc @ 4577
14
on -> protection en écriture matérielle activée
pas de fonction
3
Thermocouple
En fonction du type de capteur, il est possible d'utiliser différents
matériaux de câble. En raison de la compensation de soudure froide
interne intégrée, les câbles de compensation se branchent directement au
transmetteur.
4
Mesure de tension
TTR200
OI/TTR200-FR
