Instructions de montage et mode d'emploi
Raccordement de la bande LED

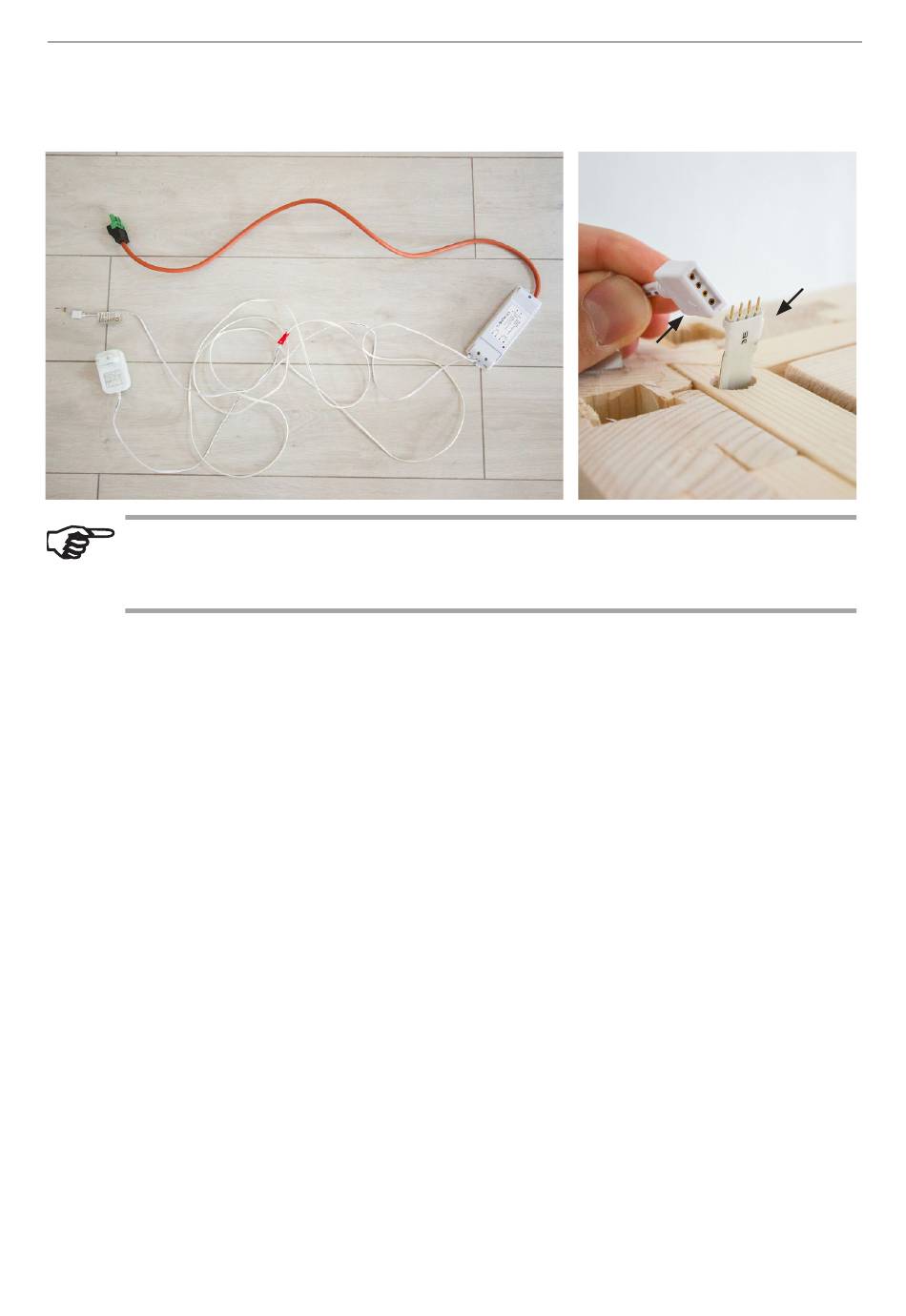

Fig. 25 : Raccordement de la bande LED à la commande
Lors du raccordement de la bande LED, faites attention à la flèche sur la
prise. Celle-ci doit être sur le côté de la bande avec l'inscription « +12 V ».
La fiche secteur de l'éclairage LED doit être située à l'extérieur de la cabine.
Mettez le bloc d'alimentation de l'éclairage LED sous le banc. Faites passer le
câble de raccordement et la fiche secteur dans l'ouverture de la paroi arrière
vers l'extérieur.
