Réglages de pression
La soupape de régulation de pression
Réglage de pression de la pompe à
fioul
La pompe et les conduites de fioul
doivent être remplies de fioul et purgées
d'air avant la mise en service.
1. Pression de pompe
- 28 à 30 bar pour le fioul domestique
- 30 à 32 bar pour le fioul lourd
Les soupapes de surpression sur la
pompe haute pression sont réglées en
usine à 40 bar pour protéger la pompe
contre les surpressions. La pression
effective de la pompe est réglée au bloc
régulateur du brûleur ou à la soupape
de régulation de pression.
version fioul
domestique
54
2. Réglage de la pression à la
soupape amont (circuit de gavage)
Réglage pour fioul domestique
Pression du circuit de gavage 1,2 à 1,6
bar
Réglage pour fioul lourd
Pour éviter l'évaporation de l'eau conte-
nue dans le fioul, la pression dans la
canalisation circulaire ne doit pas être
inférieure aux valeurs minimales indi-
quées dans le tableau suivant:
Température du
Pression du cir-
fioul au niveau
cuit de gavage
du brûleur
125 °C
3,0 bar
130 °C
3,5 bar
135 °C
4,0 bar
140 °C
4,5 bar
4
2
retour
1
version fioul
lourd
amont
3
La soupape de régulation de
pression

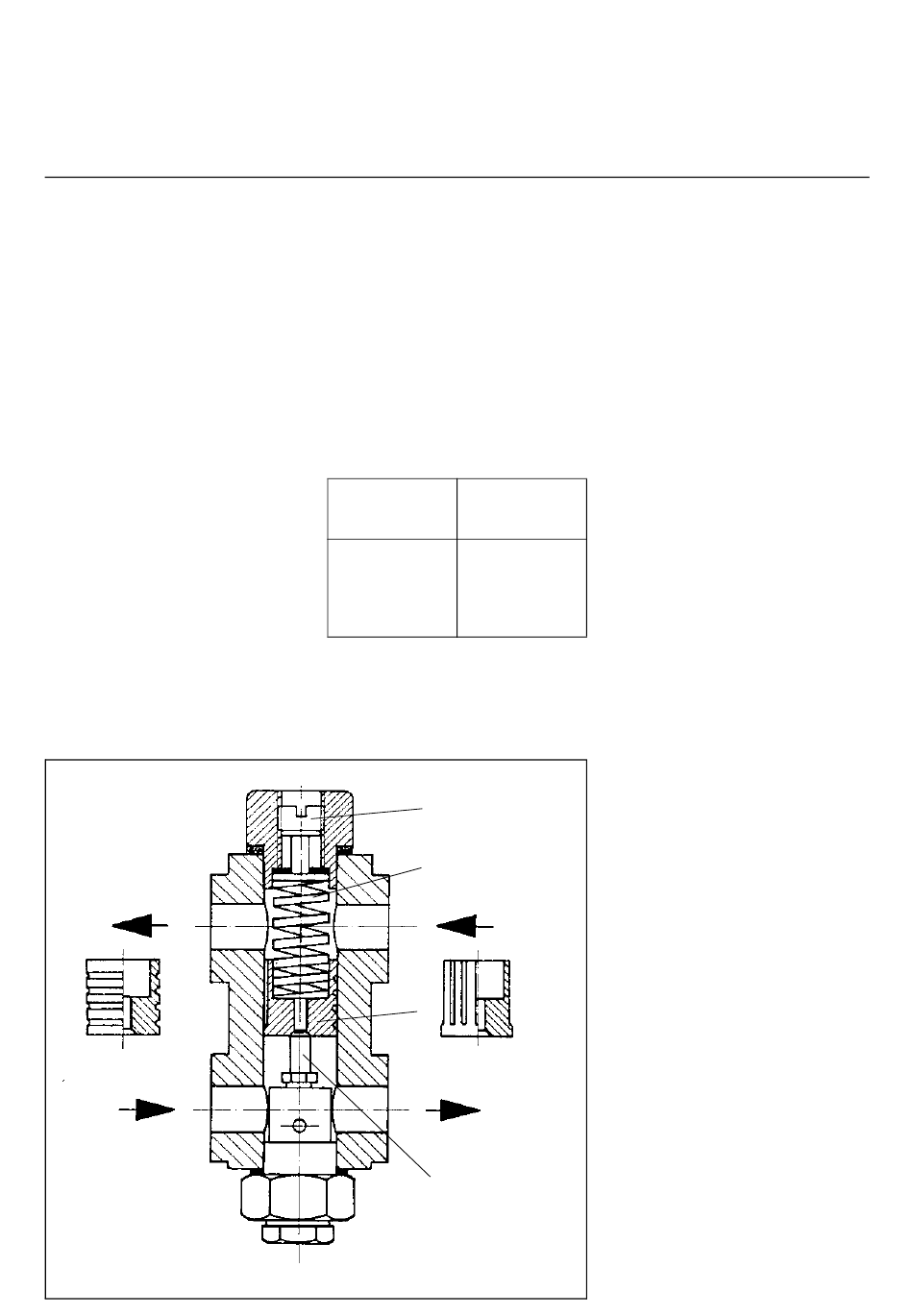

La soupape de régulation de pression à
piston comprend un piston mobile (1) se
trouvant dans une boîte cylindrique et
qui est pressé par le ressort (2) contre
l'aiguille (3) de la soupape. Dès que la
pression du côté de l'aiguille monte à
une valeur supérieure à la pression du
ressort, le piston est soulevé et le fioul
s'écoule vers le côté sans pression. Le
montage de ces soupapes de décharge
s'appuie sur les généralités suivantes:
Le côté du ressort (le ressort étant visi-
ble de l'extérieur) est toujours le côté
retour, c'est-à-dire le côté sans pres-
sion. Le sens d'écoulement va donc du
côté pression au côté ressort sans pres-
sion. Ainsi faut-il ajouter à la pression
mise au point du ressort une éventuelle
contre-pression venant du côté retour.
Que ces soupapes soient montées
dans des conduites continues ou à l'ext-
rémité d'une conduite n'est pas
important pour leur bon fonctionnement.
La pression désirée est mise au point
moyennant la vis de régulation (4). La
rotation à droite (sens des aiguilles
d'une montre) correspond à une mon-
tée en pression, la rotation à gauche
(sens contraire du mouvement des
aiguilles d'une montre) à une réduction
de la pression.
