Position de montage
Contrôle d'étanchéité
Raccordement du gaz d'allumage
Brûleur d'allumage type ZT0
Position de montage
Position de montage quelconque 360°
pour régulateurs de pression de gaz et
soupapes en tuyauteries verticales. En
tuyauteries horizontales, jamais avec la
tête en bas et seulement 180° du sec-
teur supérieur. Le robinet à boisseau
sphérique et le filtre peuvent être mon-
tés dans n'importe quelle position; le
carter ne doit être en contact avec
aucune paroi; écart minimum: 20 mm.
Ne pas utiliser comme levier le capot-
ressort du régulateur, ni les corps
magnétiques des soupapes.
Test d'étanchéité
L'étanchéité des raccords vissés ou bri-
dés doit être vérifiée. Le test d'étan-
chéité des raccords ne doit être réalisé
que sous pression avec des agents
moussants non corrosifs et certifiés
selon DVGW.

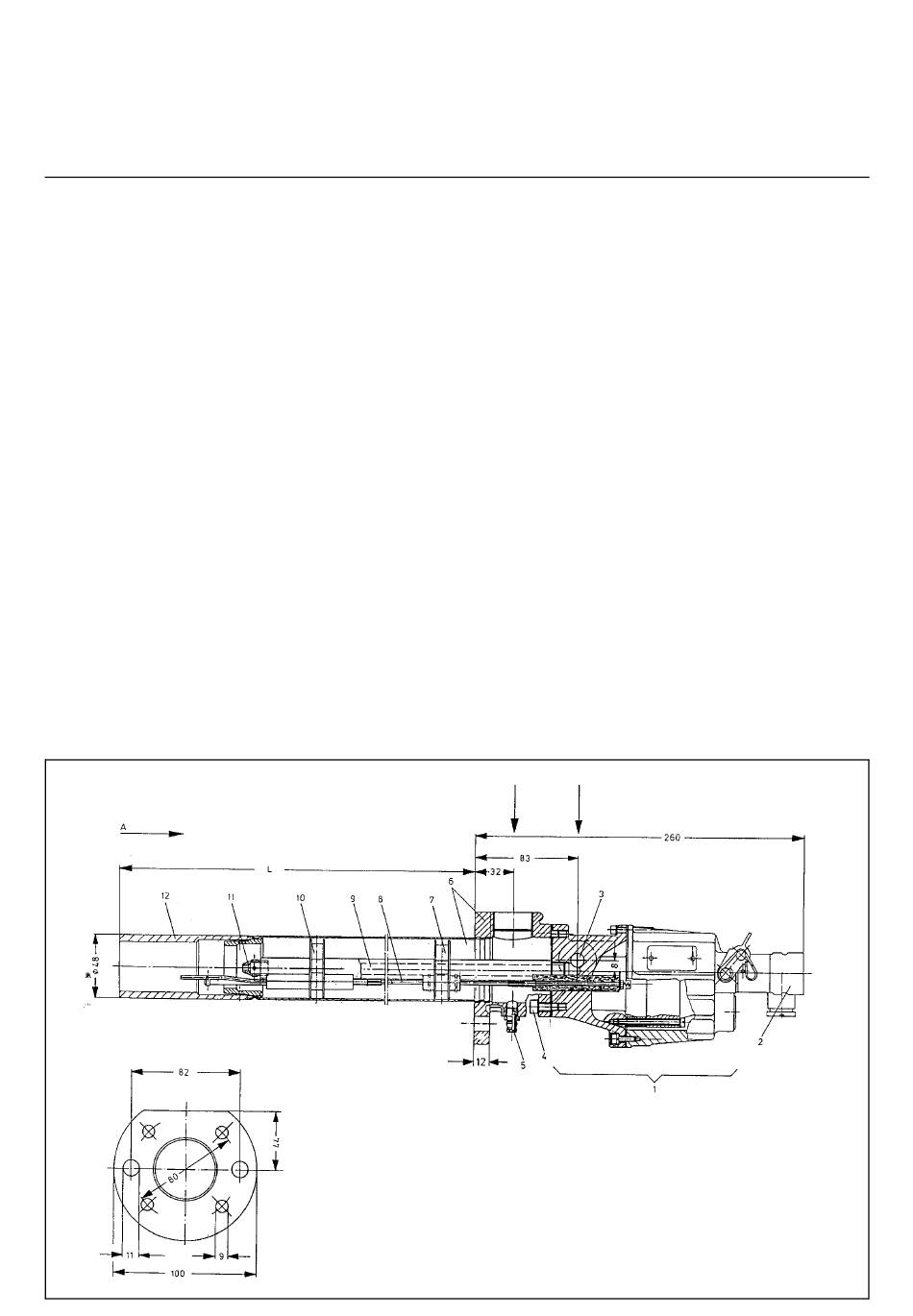

Brûleur d'allumage type ZT0
* Pour les tubes dont la longueur est égale ou supérieure à
4000 mm et pour les tubes an acier spécial le diamètre
extérieur est de 50 mm!
18
Câblage électrique des soupapes de
gaz
Les données sur la plaque d'identité
doivent être conformes à la tension du
secteur.
Ouvrir la boîte de jonction de la sou-
pape; passer le câble de jonction par le
raccord vissé (Pg 13,5) et mettre le
câble aux bornes correspondantes
identifiées:
L= phase
N= neutre
= conducteur de protection
(vert-jaune)
Point de sectionnement
Pour des travaux sur la chaudière
(chambre de combustion), il pourra être
utile de prévoir un point de sectionne-
ment facilement démontable (à garni-
ture plate) permettant le pivotement de
la porte de la chaudière (p. ex. un com-
pensateur). Ce compensateur saura
également compenser les extensions
axiales ou latérales et atténuer des
oscillations.
Bride de fixation
Vue A
1
Partie transfo avec transformateur
d'allumage encastré
2
Connecteur électrique à fiche cou-
dée
3
Raccord de gaz pouvant se situer à
droite et à gauche avec prise
d'essai de gaz
4
Raccord d'air, fixé sur la partie
transfo
5
Prise d'essai d'air
Raccordement du gaz d'allumage
La flamme du gaz principal est allumée
à l'aide d'un brûleur d'allumage. La
ligne du gaz d'allumage est dérivée sur
la rampe gaz entre les deux obturations
de gaz et va par le chemin le plus court
jusqu'au brûleur d'allumage. Pour les
brûleurs fioul et brûleurs mixtes, l'allu-
mage se fait avec du gaz propane à
partir du raccord propane séparé R 1/2".
Le débit du gaz d'allumage peut être
varié à l'aide du dispositif d'étrangle-
ment débitmétrique de la soupape de
gaz d'allumage ou directement sur le
brûleur d'allumage. La pression de gaz
que nécessite le brûleur à gaz d'allu-
mage est de 50 à 150 mbar. Il est avan-
tageux d'installer un régulateur de
pression de gaz en amont du brûleur à
gaz d'allumage. La pression d'air pour
le brûleur à gaz d'allumage doit se
situer entre 10 et 30 mbar. Sans tenir
compte de la contre-pression de la
chaudière. Il convient de régler la pres-
sion d'air en fonction de la pression de
gaz pour obtenir un allumage non
retardé et un bon aspect optique de la
flamme.
gaz 1/2"
air 1"
normal à gauche
6
Tube allumeur, fixé sur la bride d'air
7
Bague intermédiaire
8
Barres de raccordement - électrode
d'allumage
9
Tuyau à gaz
10 Barres de raccordement - électrode
d'allumage
11 Injecteur pour gaz naturel ou pro-
pane
12 Chambre de mélange
