Schéma du brûleur
Rampe gaz
RPD 30, 40 et 50 GL - EU / GS-EU

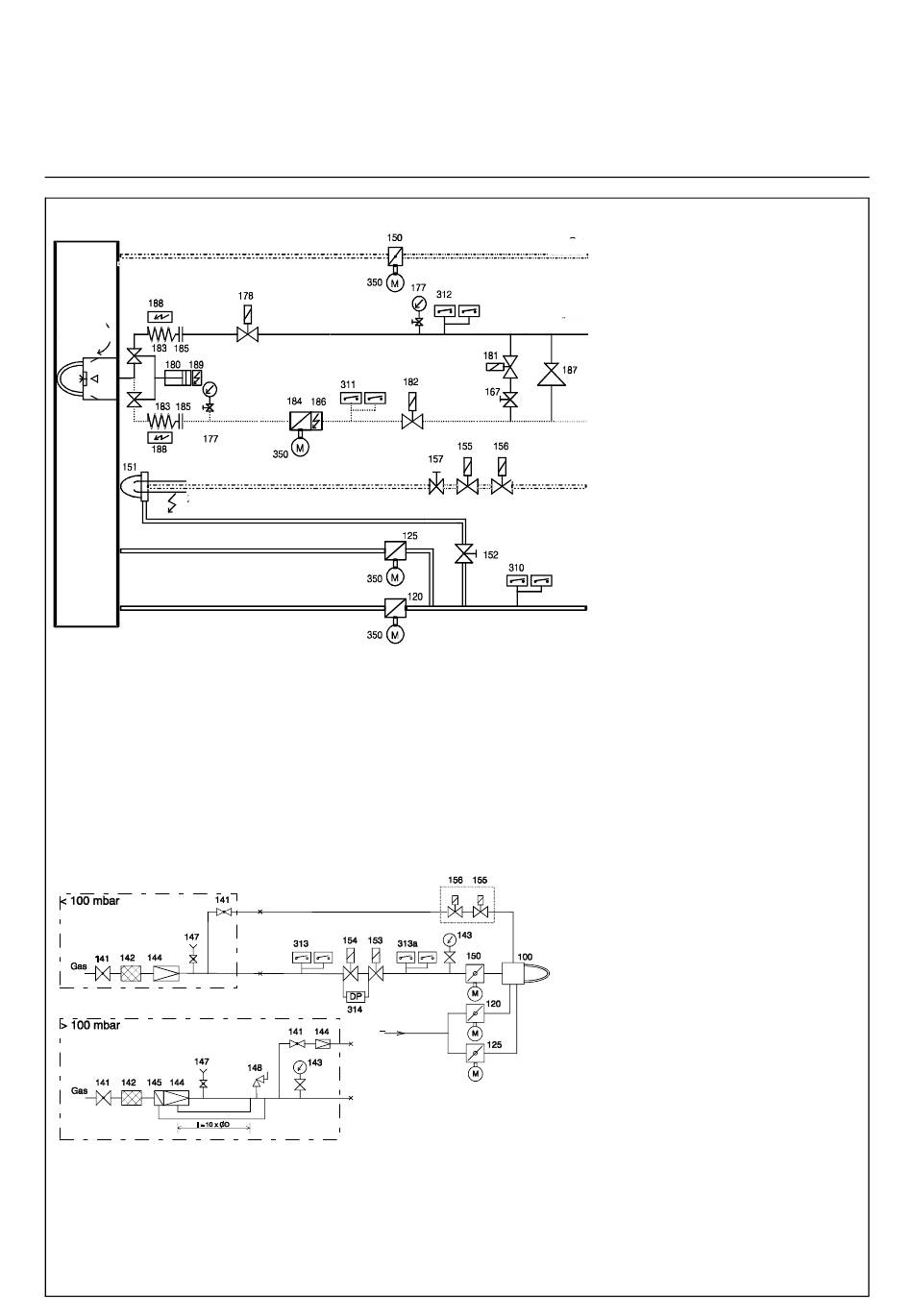

Schéma du brûleur TRD 604 - 72 h
Recircula-
tion interne
de gaz de
combustion
électrodes d'allumage
air primaire
air secondaire
Rampe gaz TRD 604 - 72 h
16
fioul amont
retour fioul
gaz d´allumage
primaire
air
secondaire
pour TRD 604 - 72 h:
Les pressostats 310, 311, 312, 313, 313a
sont en double ou homologués en « type
gaz
particulier », l'électrovanne retour (182) doit
être montée.
pour TRD 604 - 24 h:
Les pressostats 310, 311, 312, 313, 313a
sont des unités simples, l'électrovanne
retour (182) est montée pour une pression
supérieure à 1 bar dans le retour / le circuit
de gavage.
pour EN:
Les pressostats 310, 311, 312, 313 sont des
unités simples, le pressostat max. 313a
n'étant pas requis. L'électrovanne retour
(182) doit être montée.
Les chauffages électriques 186, 188, 189, l´
E.V. de précirculation 181 et la vanne de
d´obturation 167 (option) ne sont utilisés que
pour le fioul lourd.
100
Brûleur
120
Air secondaire - registré cylindrique
air
125
Volet d'air primaire
141
Robinet à boisseau sphérique
142
Filtre gaz
143
Manomètre avec robinet
144
Régulateur de pression gaz
145
Soupape de sécurité
147
Brûleur de contrôle avec isolement
148
Soupape de décompression
150
Volet de réglage de gaz
151
Brûleur d'allumage
152
Vanne de réglage
153
Electrovanne gaz principal
154
Electrovanne de sécurité
155
Electrovanne gaz d'allumage
156
Electrovanne gaz d'allumage
157
Vanne de réglage
167
Obturation de la précirculation
(option)
177
Manomètre avec isolement
178
Electrovanne amont (115 V)
180
Ligne fioul avec obturation
181
Vanne de précirculation (option)
182
Electrovanne retour (115 V)
183
Flexible fioul
184
Soupape de régulation de puissance
185
Raccord rapide
186
Chauffage électrique
187
Vanne de maintien de pression
188
Chauffage électrique - flexibles fioul
189
Chauffage électrique - ligne fioul
310
Pressostat d'air
311
Pressostat fioul retour
312
Pressostat fioul amont
313
Pressostat gaz (min)
313a
Pressostat gaz (max)
314
Contrôle d'étanchéité
350
Servomoteur
Soupape amont 187:
Cette soupape n ést nécessaire que si la pompe
fioul n ést pas équipée d´un réglage de pression.
resp. 1 x 178 et 182 montées en série
