Assemblage
3
Freins cantilever
1. Installez le câble
dans le porte-câble.
Extrémité du
câble
3
2. Fixez le câble sur le support
de relais
2
1
30
5. La roue est solidement fixée quand les surfaces dentelées des parties
de serrage du déclenchement rapide commencent à couper dans les
surfaces du cadre/de la fourche du vélo.
6. Notez que la même procédure s'applique pour le mécanisme de
déclenchement rapide de la tige du siège.
7. Tournez le vélo à l'endroit en l'appuyant sur la béquille.
Avertissement : L'ajustement approprié du déclenche-
ment rapide est crucial pour éviter un accident causé
par une roue lâche.
Frein avant
Déterminez le type de frein de votre vélo et consultez les instructions
d'assemblage appropriées. Pour plus de renseignements sur l'ajustement
et l'entretien des freins, consultez les p. 66 à 69.

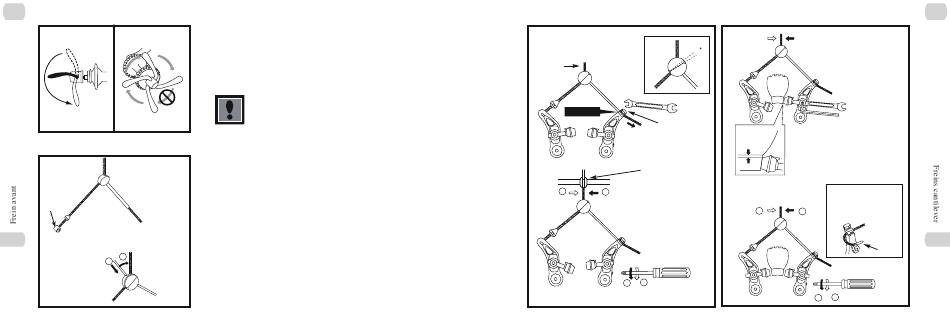

Freins cantilever – Câble de liaison
Si le vélo est équipé de freins de type cantilever, insérez le câble de frein
dans le guide de câble de liaison, et placez l'extrémité dans l'emplace-
ment du câble du frein gauche sous la rondelle à onglet. Comprimez les
deux bras de frein ensemble pour que les patins de frein touchent la
jante, tendez complètement le câble de frein, et serrez le boulon
d'ancrage. Quand le câble est ajusté, le support de relais devrait être
situé 10 à 20 mm au-dessus du support du réflecteur. Ajustez les patins
de frein à l'aide d'une clé de 10 mm de façon à ce qu'ils soient parallèles
à la jante et placés à 1 à 2 mm de la jante. Plusieurs ajustements
pourraient être nécessaires pour obtenir la position de frein appropriée.
3. Serrez temporairement le câble pour
que le câble de liaison soit placé comme
illustré.
3
Câble de
liaison
Se touchent
Boulon d'ancrage
du câble
Support de la
gaine du câble
1
2
Assemblage
5. Fixez un patin à la fois. L'ajustement
de l'espacement du patin n'est pas
nécessaire pour le moment. Couple de
serrage de l'écrou de fixation du patin :
7,84 - 8,82 Nm (70 à 78 po L).
clé de 10 mm
clé Allen de 5 mm
1 mm
Coupez tout câble inutile, attachez
un
capuchon d'extrémité, et placez-le
sur la partie entaillée de l'écrou qui
1
2
fixe le
Capuchon
d'extrémité
3
3
31
