Assemblage
3
VÉLOS À DÉRAILLEUR
Inclut les roues de 20 po, 24 po, 26 po, 27,5 po et 29
po. L'assemblage est le même pour les vélos de
montagne pour homme et pour femme.

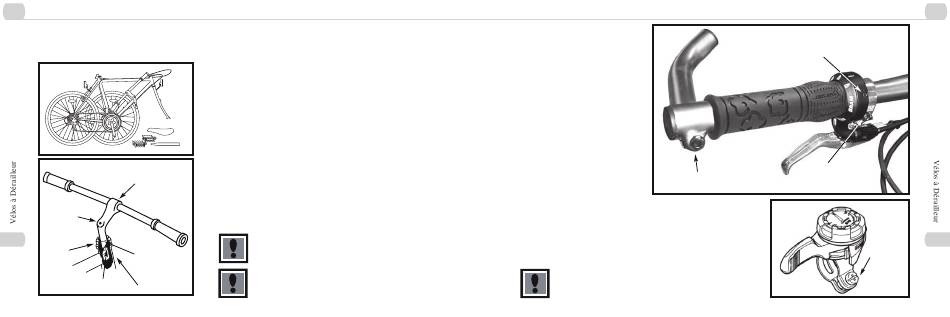

Boulon de serrage du guidon
Clavette de
réglage de
potence
3
Marque d'insertion
Écrou supérieur
minimale
Clavette
Tube de direction
24
Pour commencer
Ouvrez la boîte par le dessus et retirez le vélo. Retirez l'ensemble des courroies et de
l'emballage du vélo. Inspectez le vélo et l'ensemble des accessoires et des pièces pour
vérifier que rien ne manque. Il est recommandé que les filetages et toutes les pièces
mobiles dans l'emballage des pièces soient lubrifiés avant l'installation. Ne jetez pas les
matériaux d'emballage jusqu'à ce que l'assemblage soit complété pour vous assurer
qu'aucune pièce n'est accidentellement jetée. Assemblez votre vélo en suivant les
étapes s'appliquant à votre modèle.
REMARQUE : Votre vélo peut être équipé de composantes différentes de celles
ilustrées.
Guidon
Retirez le capuchon de protection de la clavette de potence du guidon et desserrez la
vis à clé Allen à l'aide d'une clé Allen de 6 mm. Certains modèles peuvent utiliser une
vis hexagonale de 13 mm plutôt qu'une vis à clé Allen. Placez la potence du guidon
dans le dessus du tube de direction, en vous assurant que tous les câbles sont émêlés.
Serrez le boulon de la potence en respectant la marque d'insertion minimale et en
vérifiant que la fourche et le guidon sont tournés vers l'avant. Vérifiez que le jeu de
direction tourne bien et que l'écrou supérieur est solidement fixé. Desserrez le boulon
de serrage de 6 mm et tournez le guidon. Resserrez le boulon de serrage pour vous
assurer que le guidon ne tourne pas sur la potence.
REMARQUE : Certains vélos peuvent être équipés d'une potence à angle ajustable. En
plus de l'assemblage normal, ces potences devront être placées à l'angle désiré, et le
boulon d'angle de 6 mm situé à l'avant du boulon de la potence devra être solidement
serré. Le non-respect de cette directive peut causer une perte de contrôle.
Avertissement : Trop serrer le boulon de la potence ou
l'assemblage du jeu de direction peut endommager le
vélo ou blesser le cycliste.
La potence doit être insérée de façon à ce que la marque
d'insertion minimale ne soit pas visible.
Extrémité du guidon (clé Allen de 5 mm)
1.
Serrez tous les boulons qui fixent les sélecteurs de vitesse, les leviers de frein, et
les extrémités de cintre au guidon à l'aide d'une clé Allen de 5 mm ou d'un tournevis
Phillips.
(Figure 1) Guidon avec poignées tournantes.
(Figure 2) Levier au pouce à montage sur le dessus.
Ne pas serrer correctement les boulons de serrage peut causer
un mouvement soudain de la pièce et une perte de contrôle.
Assemblage
3
Boulon de serrage du sélecteur de vitesse
t
(clé Allen de 2,5 mm)
Boulon de serrage
du levier de frein
(clé Allen de 5 mm)
Boulon de
serrage du
3
levier
(tournevis
Phillips ou clé
Allen 5 mm)
2.
25
